经由了前面两篇文章的先容 ，，，，，各人对怎样使用三维CAD软件中望3D举行花瓣吊灯主体的设计都已经清晰明晰了 ，，，，，那么在本篇中 ，，，，，我们将对剩余部分的三维CAD设计举行先容。。。。。 。。下面 ，，，，，我们来看看吊灯的遮掩之处——花瓣灯罩的建模设计。。。。。 。。
第一步：建设事情平面

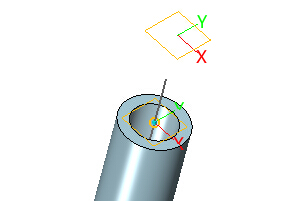

隐藏支持杆建模使用的“平面1”和“草图4” ，，，，，使用“造型�？？？？？椤毕碌摹笆虑槠矫妗毕铝� ，，，，，拾取延伸10mm位置的端点 ，，，，，建设“平面2” ，，，，，如图1所示。。。。。 。。

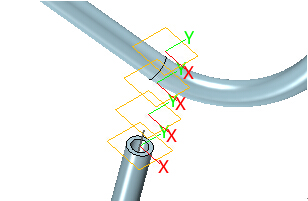

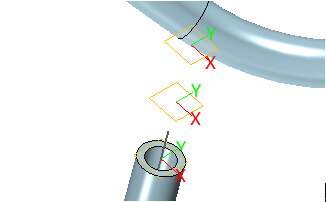

图1 平面2
以平面2偏移“10mm” ，，，，，建设“平面3”（图2）。。。。。 。。
图2 平面3
以平面2偏移“20mm” ，，，，，建设“平面4”（图3）。。。。。 。。
图3 平面4
以平面2偏移“30mm” ，，，，，建设“平面5”（图4）。。。。。 。。
图4 平面5

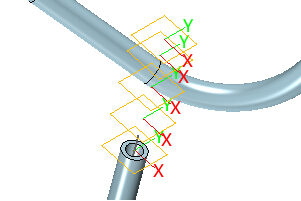

以平面2偏移“35mm” ，，，，，建设“平面6”（图5）。。。。。 。。
图5 平面6
以平面2偏移“40mm” ，，，，，建设“平面7”（图6）。。。。。 。。

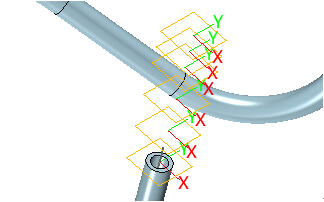

图6 平面7
第二步：建设草图
以“平面7”为基准 ，，，，，建设如图7所示的草图 ，，，，，做到全约束 ，，，，，参数化可调 ，，，，，直径为“40mm” ，，，，，复制草图。。。。。 。。
图7 草图
以“平面6”为基准 ，，，，，黏贴草图 ，，，，，做到全约束。。。。。 。。然后再以“平面5”为基准 ，，，，，黏贴草图 ，，，，，做到全约束 ，，，，，直径修改为“32mm” ，，，，，如图8所示。。。。。 。。

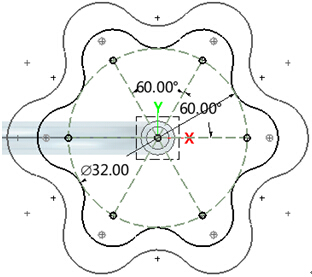

图8 直径32mm的草图

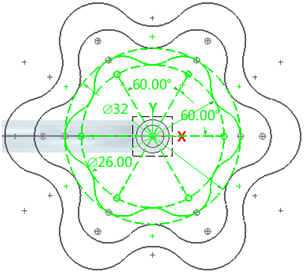

以“平面4”为基准 ，，，，，黏贴草图 ，，，，，修改为通过两个圆来控制草图形状 ，，，，，做到全约束 ，，，，，直径修改为“32mm”和“26mm”（图9）。。。。。 。。
图9 通过圆控制草图形状

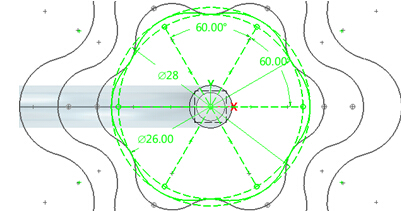

以“平面3”为基准 ，，，，，复制上一步草图 ，，，，，做到全约束 ，，，，，直径修改为“28mm”和“26mm”（图10）。。。。。 。。
图10 直径为28mm和26mm的草图
以“平面2”为基准 ，，，，，绘制如图11的草图 ，，，，，一个整园支解成12段 ，，，，，做到全约束 ，，，，，直径为“16mm” ，，，，，复制草图。。。。。 。。

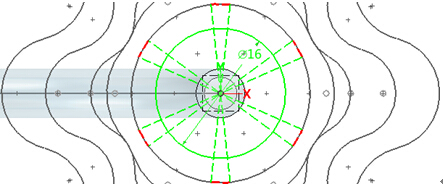

图11 直径为16mm的草图
显示“平面1” ，，，，，以它为基准 ，，，，，黏贴草图 ，，，，，直径修改为“22mm”（图12）。。。。。 。。

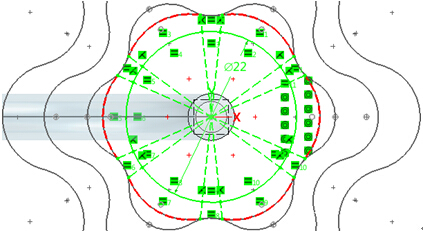

图12 直径为22mm的草图
花瓣草图建设完毕后如图13所示 ，，，，，隐藏以是使用过的事情平面。。。。。 。。

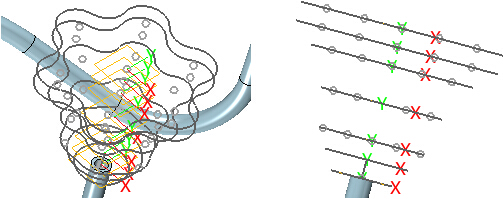

图13 隐藏事情平面
第三步：放样 使用“造型�？？？？？椤毕碌摹胺叛毕铝� ，，，，，使用上面7个草图举行放样 ，，，，，单独成花瓣造型（图14） ，，，，，背面支持杆举行布尔加运算。。。。。 。。放样后效果如图15所示。。。。。 。。
图14 花瓣造型

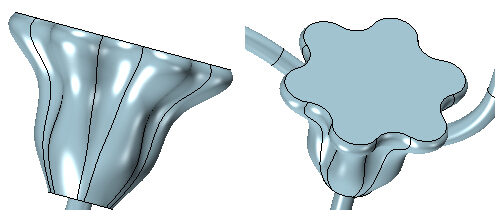

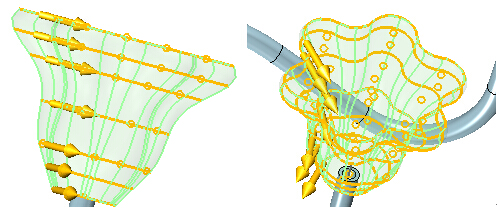

图15 放样效果
第四步：抽壳

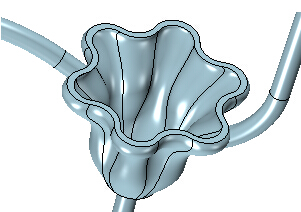

使用“造型�？？？？？椤毕碌摹俺榭恰毕铝� ，，，，，抽壳厚度为“-1.5mm” ，，，，，顶部为开方面 ，，，，，如图16所示。。。。。 。。
图16 抽壳
第五步：倒圆
对花瓣底部举行倒圆角“2mm”。。。。。 。。
图17 花瓣底部倒圆

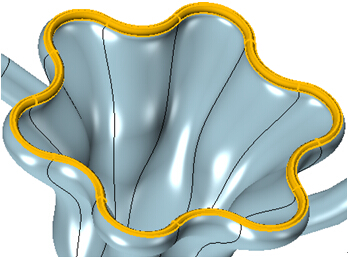

对花瓣边沿双方举行倒圆角“0.75mm” ，，，，，由于壁厚为“1.5mm” ，，，，，以是即是对花瓣启齿处举行了倒全圆的操作 ，，，，，效果如图18所示。。。。。 。。

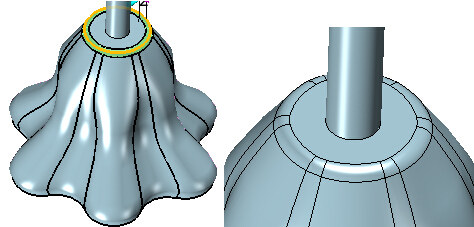

图18 花瓣边沿倒圆
第六步：底部打孔

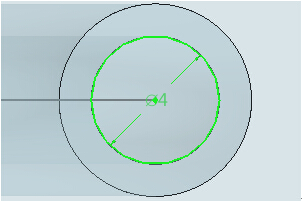

隐藏支持杆 ，，，，，显示事情“平面2” ，，，，，和基于它做的谁人草图 ，，，，，绘制直径为“4mm”的圆（图19）。。。。。 。。
图19 直径为4mm的圆
使用“造型�？？？？？椤毕碌摹袄臁毕铝罹傩欣� ，，，，，做“减运算”打孔 ，，，，，完成后显示支持杆 ，，，，，如图20。。。。。 。。

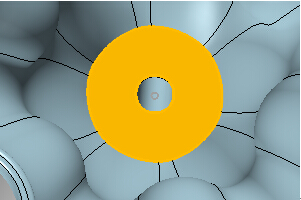

图20 打孔效果
完成了上面的花瓣造型设计 ，，，，，接下来就是凭证吊灯的造型需要 ，，，，，举行阵列造型的操作了 ，，，，，详细办法我们一起来看看：
第一步：阵列花瓣
使用“造型�？？？？？椤毕碌摹罢罅小毕铝罹傩小霸残握罅小� ，，，，，数目为“10” ，，，，，角度为“36”（图21） ，，，，，完成后如图22所示。。。。。 。。
图21 圆形阵列界面
图22 花瓣阵列效果图
第二步：阵列花瓣和支持杆
再次使用阵列下令 ，，，，，拾取一根支持杆和一朵花瓣 ，，，，，如下图23设置尺寸 ，，，，，图24为效果图。。。。。 。。
图23 圆形阵列界面

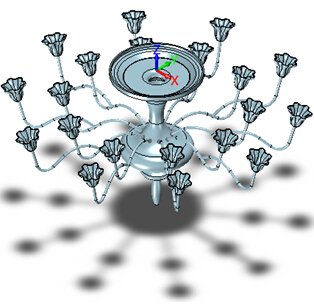

图24 效果图
完成了阵列操作 ，，，，，我们可以看到 ，，，，，整个花瓣吊灯的造型设计基本上已经完成了 ，，，，，最后的办法就是完善产品的雅观度 ，，，，，下面我们来添加各个部件的颜色。。。。。 。。
首先是花瓣颜色 ，，，，，选择所有花瓣造型 ，，，，，付与其“红色” ，，，，，透明度为“60”（图25）。。。。。 。。
图25 花瓣上色
然后再针对灯座和支持杆造型举行上色 ，，，，，我们给灯座付与“玄色” ，，，，，支持杆造型付与视觉样式“铬”。。。。。 。。这样 ，，，，，整个花瓣吊灯的设计就完成了 ，，，，，图26为最终效果图。。。。。 。。

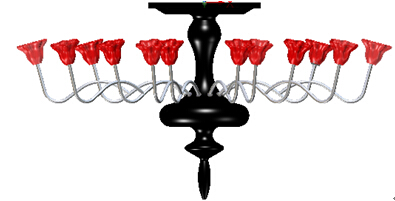

图26 花瓣吊灯效果图
经由了本实例的先容和操作学习 ，，，，，信托各人对中望3D在实体建模和曲面建模的操作思绪和综合运用都会有更进一步的相识和掌握 ，，，，，这对设计师在往后的产品设计事情中的效率提升会有很大的资助。。。。。 。。
马上下载高端三维CAD/CAM软件中望3D 2016版 ，，，，，享受高效无邪的设计体验：http://www.zw3d.com.cn/product-58-1.html
