路灯是我们一样平常生涯中主要的公共设施之一，， ，，，，，，它不但有照明的功效，， ，，，，，，并且凭证马路、公园、别墅花园等差别的应用场景，， ，，，，，，路灯的造型也是千变万化的，， ，，，，，，具有一定的鉴赏性。。。。。。。。

今天小编将以图1中这个造型细腻的路灯为例，， ，，，，，，向各人先容下在三维CAD软件——中望3D中其响应的建模设计办法，， ，，，，，，这样，， ，，，，，，各人在掌握了相关操作办法和建模技巧之后，， ，，，，，，也能够凭证自己的想法，， ，，，，，，设计出造型个性化的细腻路灯。。。。。。。。

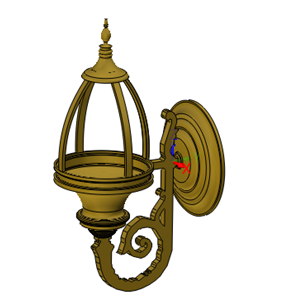

图1 路灯

第一步：设计牢靠座。。。。。。。。 先点击“草图”下令，， ，，，，，，选择XY面，， ，，，，，，进入草图界面举行轮廓绘制（图2），， ，，，，，，完成退却出草图，， ，，，，，，再点击“旋转”下令，， ，，，，，，选择草图为轮廓，， ，，，，，，旋转轴为“Y轴”，， ，，，，，，详细参数可参照图3，， ，，，，，，这样即可完成路灯牢靠座的建模设计。。。。。。。。

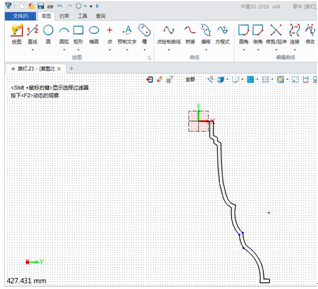

图2 绘制轮廓草图

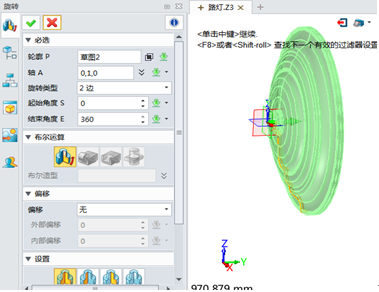

图3 旋转获得牢靠座

第二步： 设计联杆。。。。。。。。 点击“草图”下令，， ，，，，，，选择YZ面，， ，，，，，，进入草图绘制联杆轮廓（图4），， ，，，，，，完成退却出草图，， ，，，，，，点击“拉伸”下令，， ，，，，，，选择草图为轮廓，， ，，，，，，拉伸类型“2边”如图5所示，， ，，，，，，即可获得联杆效果。。。。。。。。

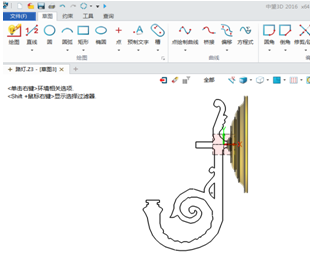

图4 绘制联杆轮廓草图

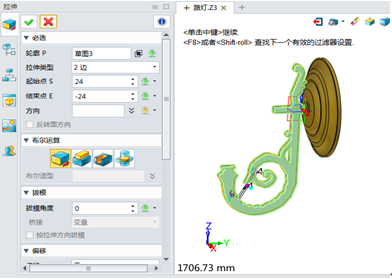

图5 拉伸获得联杆

第三步：设计灯盘。。。。。。。。 点击“草图”下令，， ，，，，，，选择YZ面，， ，，，，，，进入草图绘制灯盘轮廓（图6），， ，，，，，，然后点击“旋转”下令，， ，，，，，，选择所绘的草图为轮廓，， ，，，，，，旋转轴为“Z轴”，， ，，，，，，即可获得灯盘效果（图7），， ，，，，，，该操作与第一步的办法是一样的。。。。。。。。

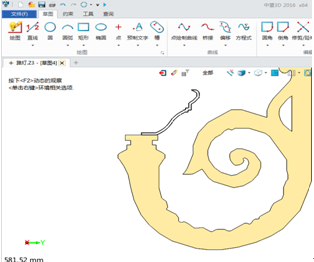

图6 绘制灯盘轮廓草图

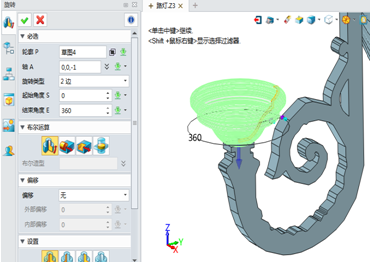

图7 旋转获得灯盘

第四步：设计灯罩。。。。。。。。 参照第一步和第三步的操作，， ，，，，，，选择YZ面，， ，，，，，，绘制灯罩轮廓（图8），， ，，，，，，完成绘制后，， ，，，，，，以 “Z轴”为旋转轴，， ，，，，，，通过旋转获得灯罩（图9）。。。。。。。。


图8 绘制灯罩草图轮廓

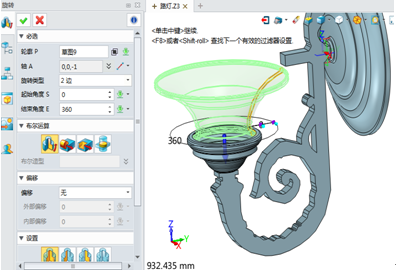

图9 旋转获得灯罩

第五步：设计灯杆。。。。。。。。 凭证前面操作，， ，，，，，，选择YZ面，， ，，，，，，进入草图，， ，，，，，，绘制灯杆轮廓（图10），， ，，，，，，完成后，， ，，，，，，点击“拉伸”下令，， ，，，，，，选择草图为轮廓举行拉伸，， ，，，，，，完成后点击“线框�？？？？？椤敝械摹案粗啤毕铝睿�， ，，，，，，举行旋转复制，， ，，，，，，复制个数为“4”，， ，，，，，，效果如图11所示。。。。。。。。

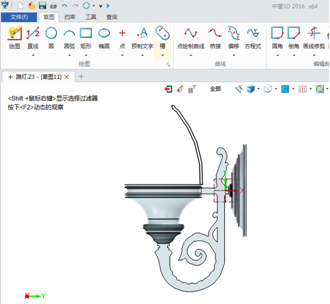

图10 绘制灯杆草图轮廓

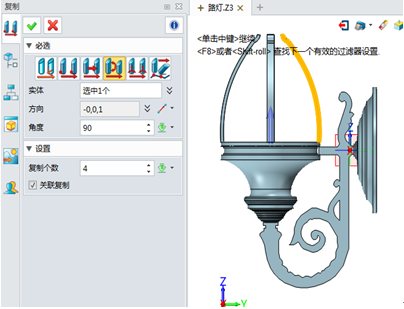

图11 旋转复制灯杆

第六步：设计灯顶。。。。。。。。 参照前面操作，， ，，，，，，以YZ面绘制灯顶草图（图12），， ，，，，，，再以 “Z轴”为旋转轴，， ，，，，，，旋转获得灯顶（图13）。。。。。。。。

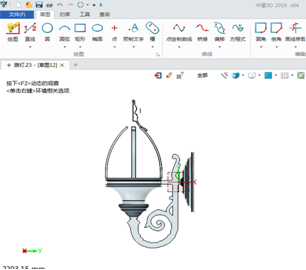

图12 绘制灯顶草图轮廓

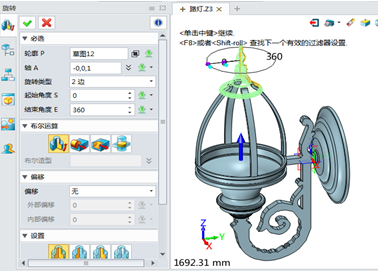

图13 旋转获得灯顶

第七步：路灯颜色设置。。。。。。。。

在“视觉样式�？？？？？椤敝械慊鳌岸平稹毕铝睿�， ，，，，，，选摘要设置的面，， ，，，，，，即可完成路灯的上色操作，， ，，，，，，图14为上色后的效果图。。。。。。。。

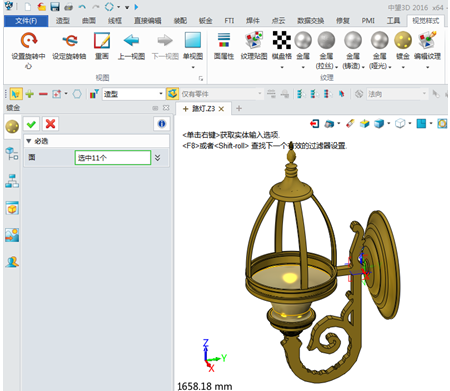

图14 路灯上色效果

通过以上的先容，， ，，，，，，各人是不是以为用中望3D三维CAD软件来设计这个细腻路灯很是的简朴高效呢？？？？？您只需要团结自己的设计思绪，， ，，，，，，在中望3D中，， ，，，，，，通过草图、旋转、拉伸等建模相关的操作下令，， ，，，，，，即可快速完成产品的建模设计。。。。。。。。虽然，， ，，，，，，除了本例子中所涉及的这些功效下令之外，， ，，，，，，中望3D还支持直接编辑、3D草图绘制、布尔运算等建模功效，， ，，，，，，可资助设计师充分验展设计创意，， ，，，，，，高效完成建模事情。。。。。。。。
