本文由北京小学翠翡翠分校信息手艺西席康博先生供稿（社区昵称：康小帅）
导师小我私家创客空间：http://www.i3done.com/u/913213033
今天教各人怎样绘制相框，， ，， ，，学习画相框看上去很容易但现实上应用到了许多的工具，， ，， ，，草图、组合、实体支解、阵列、渲染。。。。。。建议学完大部分操作以后再举行实验，， ，， ，，是一个种种工具的无邪组合，， ，， ，，利便同砚们掌握。。。。。。
我的相框是要放到桌子上的，， ，， ，，如图：
那下面就向导各人进入康先生的3DOne天下：

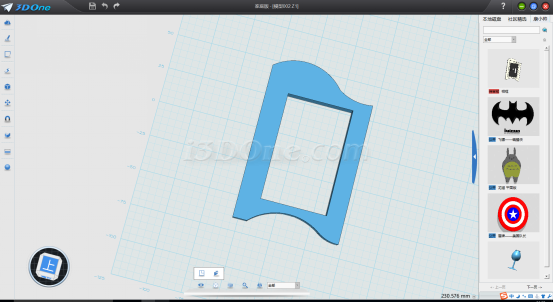

第一步主体设计：首先我们先来画相框的主体部位（使用草图举行），， ，， ，，使用草图工具绘制出想要的相框形状（可以凭证自己的喜欢举行调解）

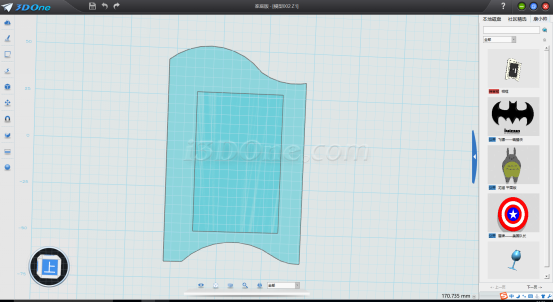

注重在绘制草图的历程中包管图形是闭合的，， ，， ，，然后举行拉伸。。。。。。
然后举行相框上的装饰。。。。。。此处在选择面的时间选择已经完成的图形的上外貌举行绘制，， ，， ，，绘制的样式可以自行设计，， ，， ，，照旧要记着闭合，， ，， ，，此处我还用到了组合编辑下令的减运算，， ，， ，，提高鉴赏性。。。。。。同样的使用草图绘制空心圆柱，， ，， ，，举行减运算。。。。。。
拉伸的距离稍微长一点
然后使用移动工具向里移动合适的距离
最后举行减运算

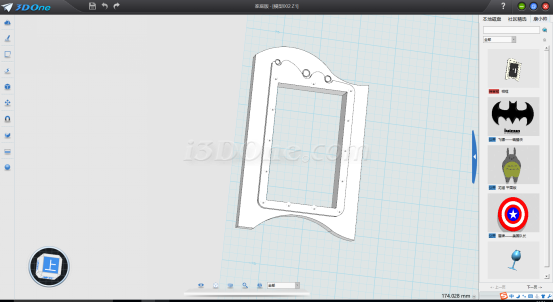

完成主体部分的设计事情

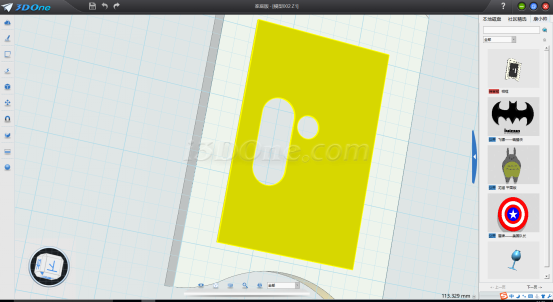

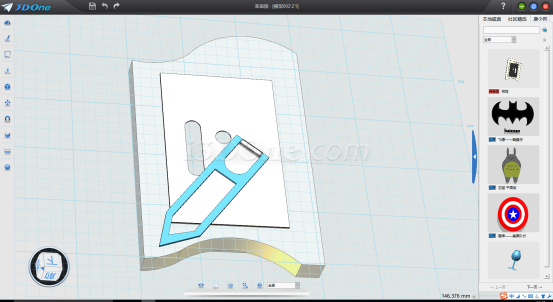

第二部支架设计：使用草图工具设计背面的放照片地方，， ，， ，，使用草图完成

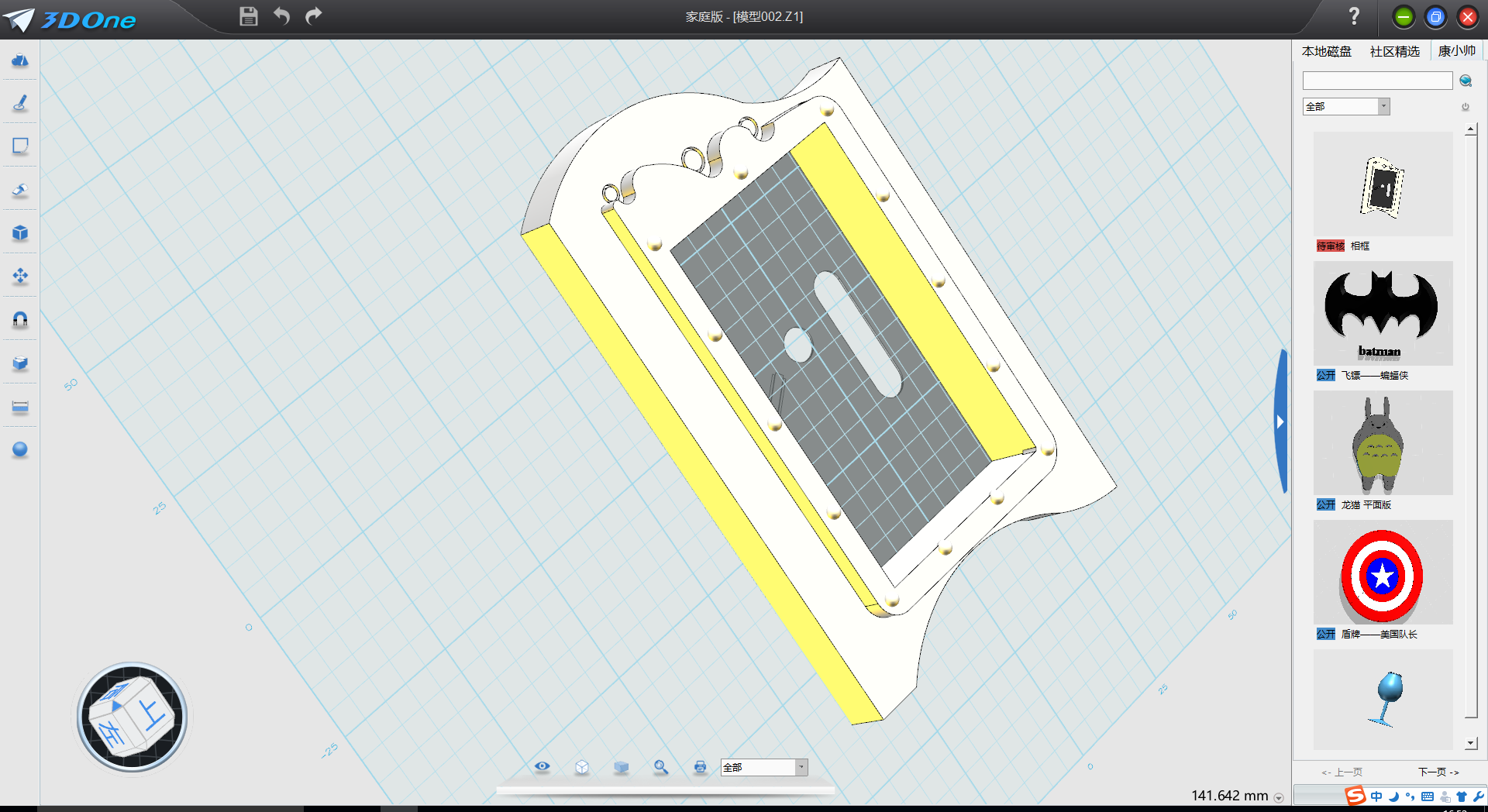

然后再使用草图在很低的这个形状上添加一个盖子。。。。。。

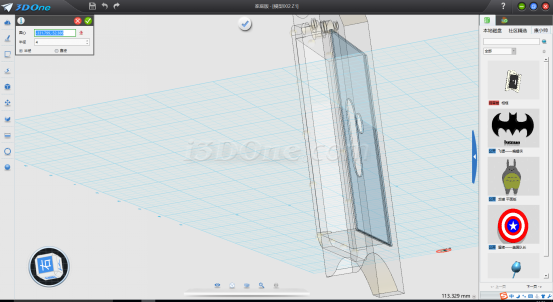

拉伸后可以把照片放进去了
使用减运算举行简朴的美化

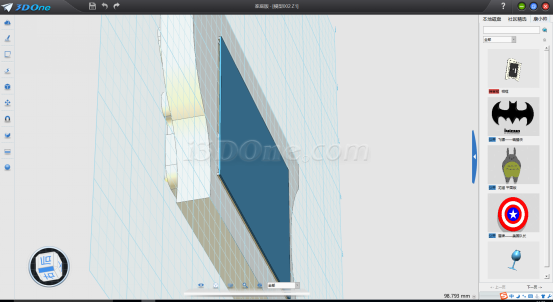

最难的支架部分到了。。。。。。首先我们选择一个合适的草图平面很主要，， ，， ，，在这里我选择了一个笔直于相框的面，， ，， ，，利便我们后边的设计

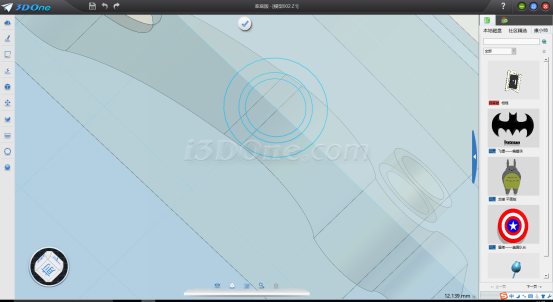

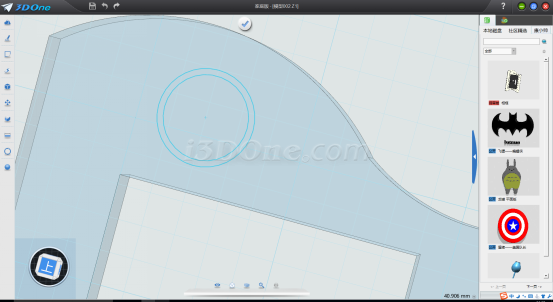

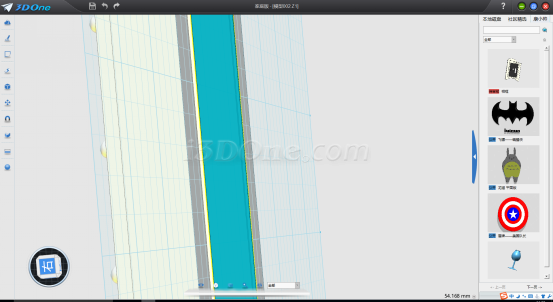

然后我们绘制3个同心的圆

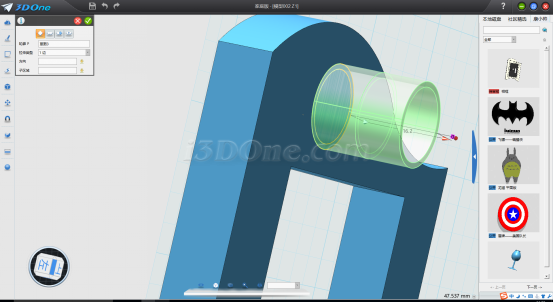

然后举行拉伸，， ，， ，，里边的圆作为运动的轴保存下来

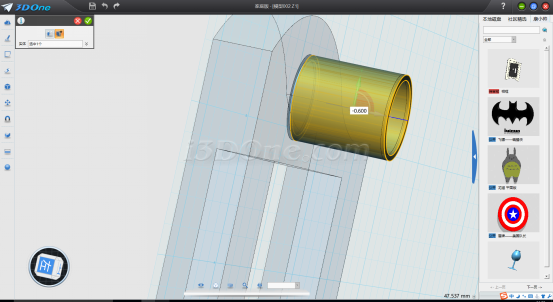

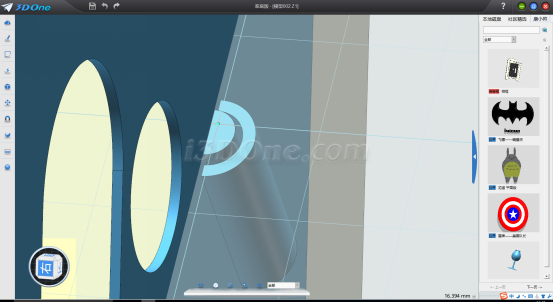

然后使用面偏移变长一点，， ，， ，，双方都这样操作，， ，， ，，巨细要小一点

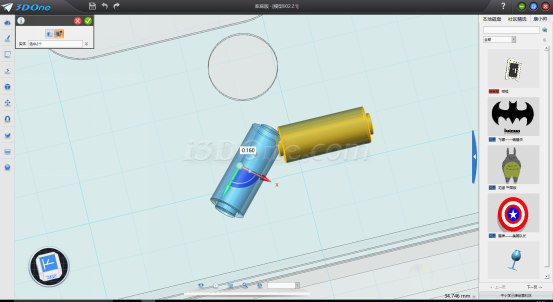

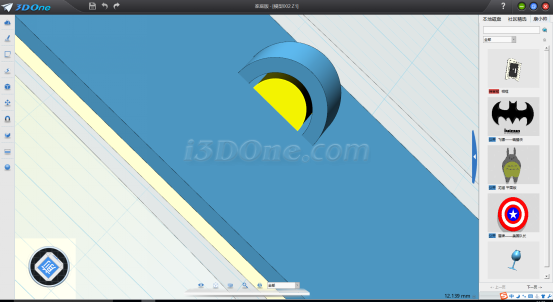

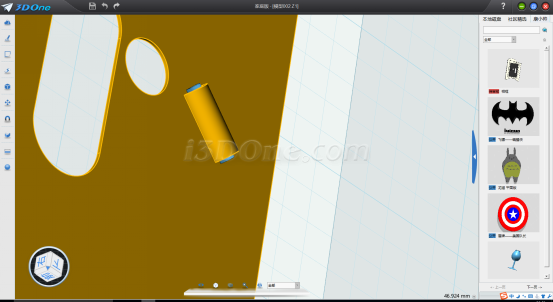

然后选中两个举行移动，， ，， ，，旋转偏向，， ，， ，，放到合适的位置

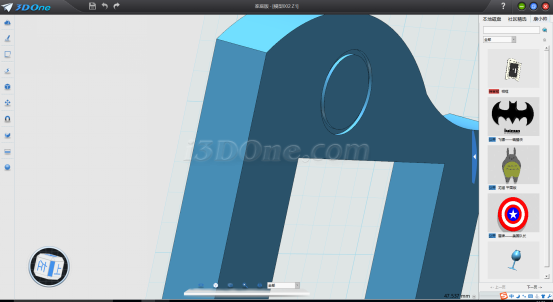

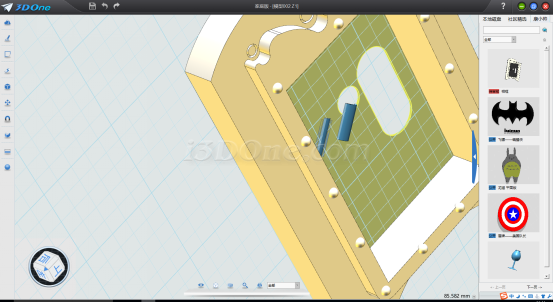

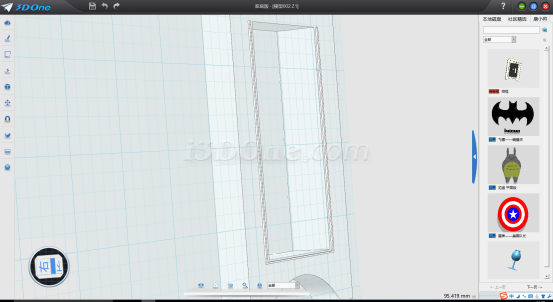

然后使用实体支解将多余的部分去掉（实体选择两个柱形，， ，， ，，面选择背面）就可以删除多余部分了
内里的柱形也是云云，， ，， ，，然后将柱状的筒和背面组合这样就已经基本完成了。。。。。。
然后在绘制架子，， ，， ，，只需要将草图平面安排在如图的面上
绘制完成后举行阵列完成另一偏向的绘制再将它们中心毗连起来就完成了支架的画法
最后举行渲染就完成了相框的以是工序，， ，， ，，希望同砚们喜欢，， ，， ，，制作出自己的相框。。。。。。
本文图纸下载：http://www.i3done.com/model/64282.html#ad-image-0
