本文由重庆市青木关中学校 王伟先生供稿（社区昵称：简简朴单）

创客导师小我私家创客空间：http://www.i3done.com/u/55804448

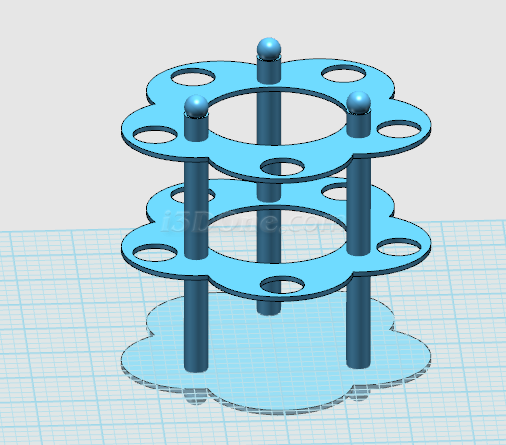

在我们每小我私家的一样平常生涯中，，，，，， ，都会使用到牙膏和牙刷，，，，，， ，怎样设计一个如下图所示的牙膏牙刷支架呢？ ？？ ？？我们先对它举行简朴的建模设计剖析：

本着“重大的造型简朴化，，，，，， ，简朴的造型二维化”的设计思绪，，，，，， ，我们可以将支架分为两个部分，，，，，， ，一部分是支架的三个面板，，，，，， ，另一部分是支架的三根柱子。。。。。。。。三个面板我们可以先通过二维草图拉伸形成，，，，，， ，然后复制出其它两个；；；；；；；；三根柱子可以用基本实体堆叠而成，，，，，， ，再用圆形阵列就可以轻松搞定。。。。。。。。那就马上与我一起行动，，，，，， ，做一个属于自己的牙膏牙刷支架吧。。。。。。。。

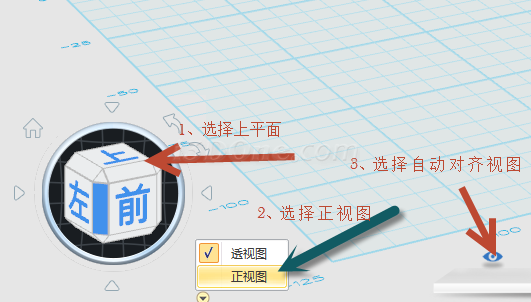

1、启动3DOne程序，，，，，， ，举行如下图所示的简朴设置。。。。。。。。

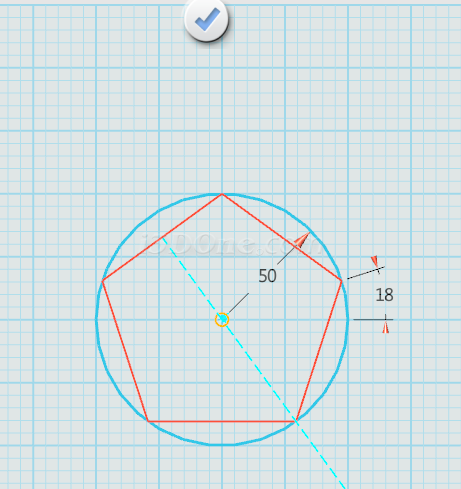

2、选择“草图绘制”中的“圆形”下令，，，，，， ，圆心（0，，，，，， ，0），，，，，， ，半径50，，，，，， ，绘制一个圆，，，，，， ，再选择“草图绘制”中的“正多边形”下令，，，，，， ，圆心（0，，，，，， ，0），，，，，， ，半径50，，，，，， ，边数5，，，，，， ，角度18，，，，，， ，绘制一个正五边形。。。。。。。。

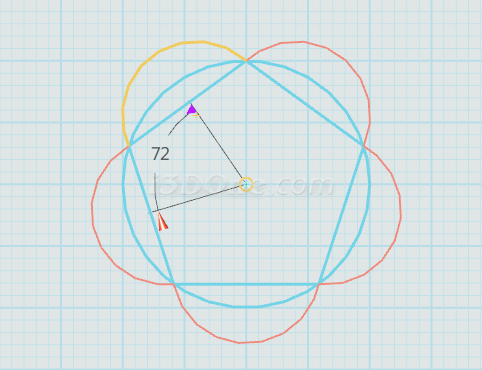

3、选取“草图绘制”中的“圆弧”下令，，，，，， ，以恣意相邻五边形的两个极点为圆弧端点，，，，，， ，半径30（可以自行设定），，，，，， ，然后以这段圆弧为基体举行圆形阵列，，，，，， ，圆心（0，，，，，， ，0），，，，，， ，数目5，，，，，， ，间距角度72，，，，，， ，获得如下图形。。。。。。。。

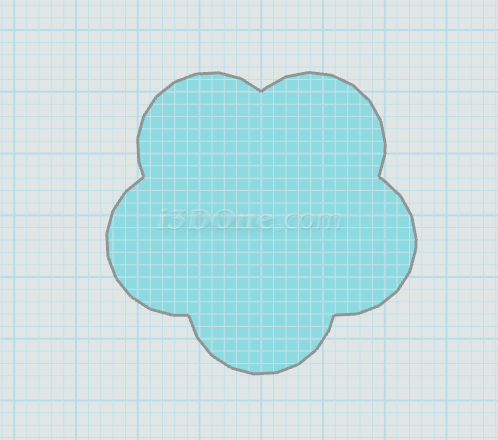

然后选择“草图编辑”下令中的“单击修剪”下令，，，，，， ，剪去不要的线条退却出草图，，，，，， ，获得如下图形。。。。。。。。

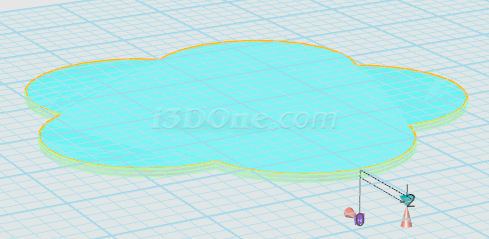

4、选择“拉伸”下令，，，，，， ，向下拉伸－2mm

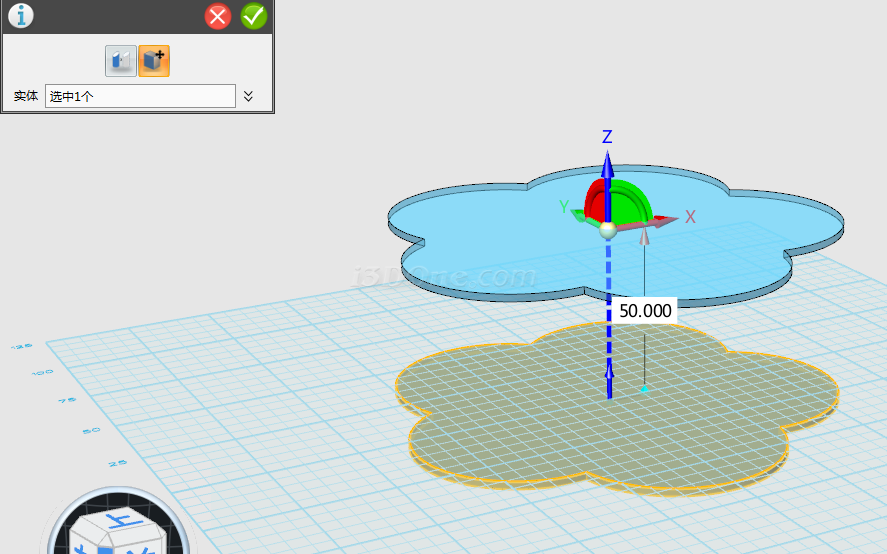

5、在键盘上按Ctrl+c，，，，，， ，实体选择刚拉伸出来的面板，，，，，， ，起始点与目的点选取统一个位置，，，，，， ，复制出相同的实体，，，，，， ，然后选择移动下令中的动态移动，，，，，， ，如图所示，，，，，， ，向上移动50mm，，，，，， ，确定退却出。。。。。。。。

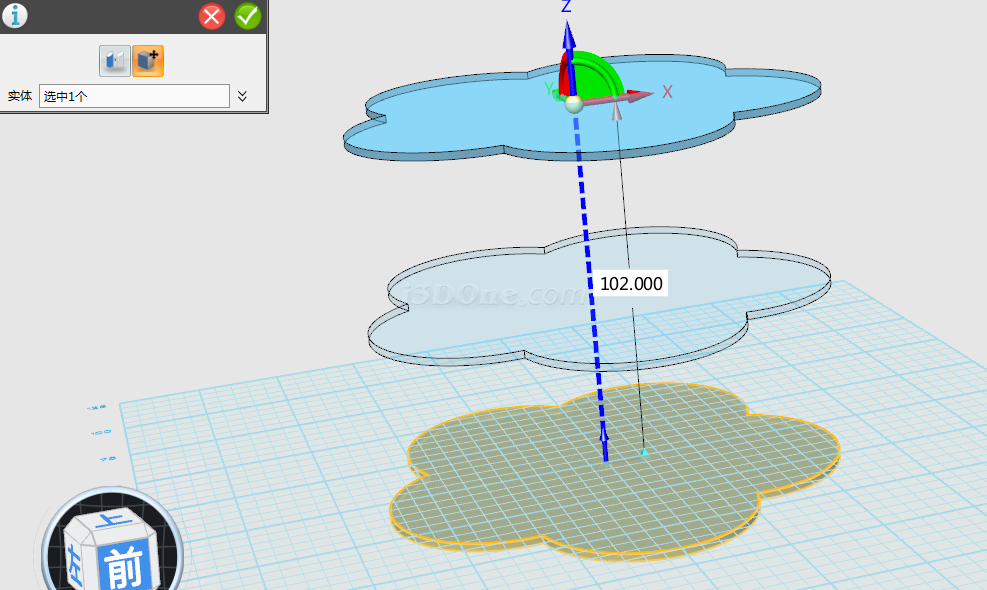

6、凭证第4步的要领，，，，，， ，再复制出一个相同的实体，，，，，， ，向上移动102mm，，，，，， ，如下图所示，，，，，， ，确定退却出。。。。。。。。

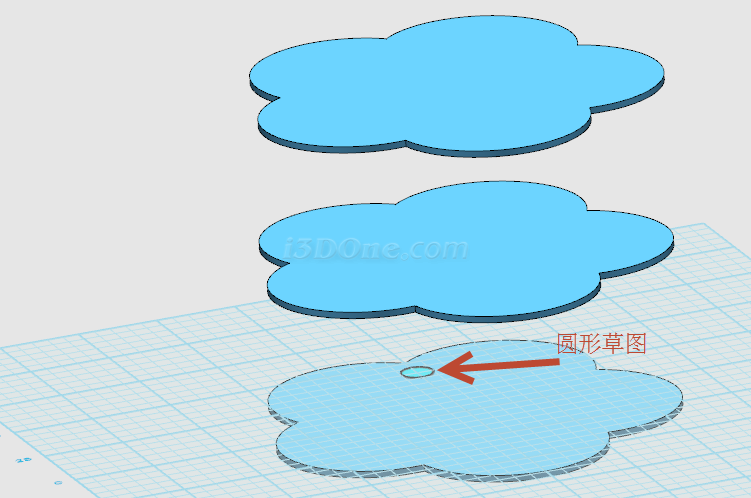

7、与第1步相同的设置后，，，，，， ，在草图绘制中选择“圆形”下令，，，，，， ，以基准平面为平面，，，，，， ，在（0，，，，，， ，38）为圆心，，，，，， ，半径5mm，，，，，， ，作一个圆形，，，，，， ，退出草图。。。。。。。。

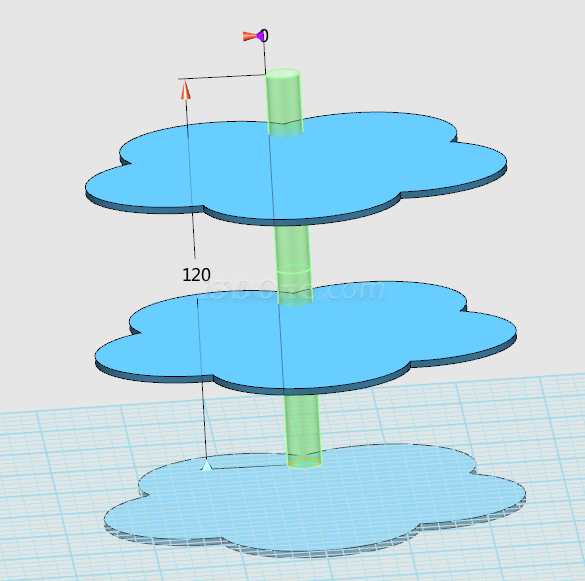

8、选择“拉伸”下令，，，，，， ，对其拉伸120mm

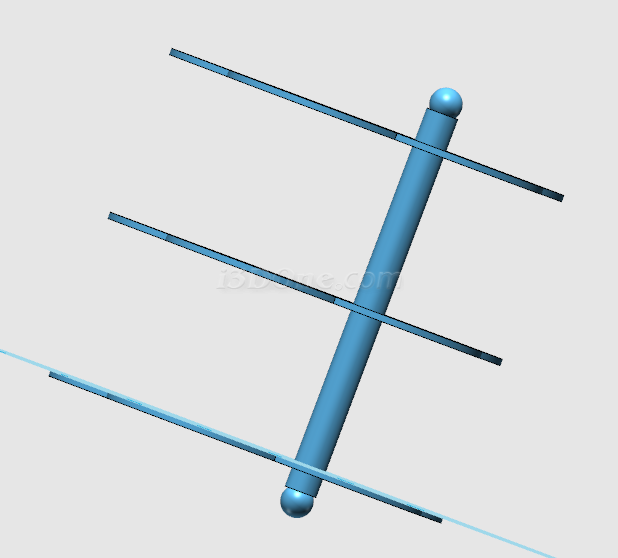

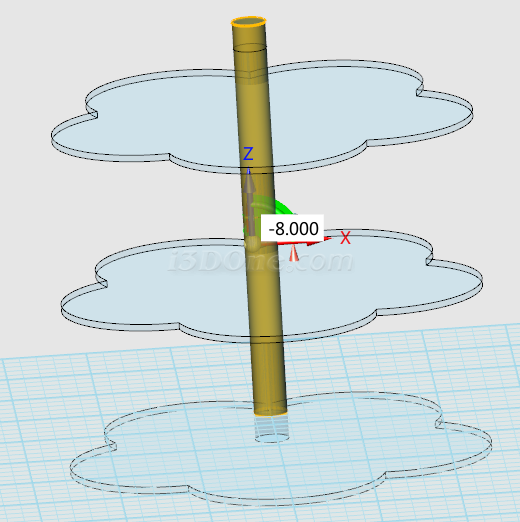

之后，，，，，， ，选择“移动”下令中的动态移动，，，，，， ，向下移动8mm，，，，，， ，如图所示8-2.png9、选择“基本实体”中的“球体”下令，，，，，， ，在圆柱体的上、下面各画一个半径为5mm的球体，，，，，， ，并通过动态移动，，，，，， ，移动3mm，，，，，， ，然后将圆柱与两球体举行组合，，，，，， ，获得如图所示的图形。。。。。。。。

10、选择“基本编辑”中的“阵列”下令，，，，，， ，按图示要领设置，，，，，， ，设置好后单击确定退出。。。。。。。。

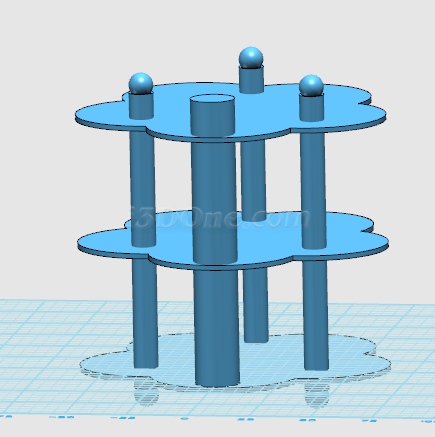

11、与第1步相同的设置后，，，，，， ，在草图绘制中选择“圆形”下令，，，，，， ，以基准平面为平面，，，，，， ，在（0，，，，，， ，-52）为圆心，，，，，， ，半径9mm，，，，，， ，作一个圆形，，，，，， ，退出草图，，，，，， ，然后将其向上拉伸，，，，，， ，穿过上面两个面板，，，，，， ，效果如图所示：

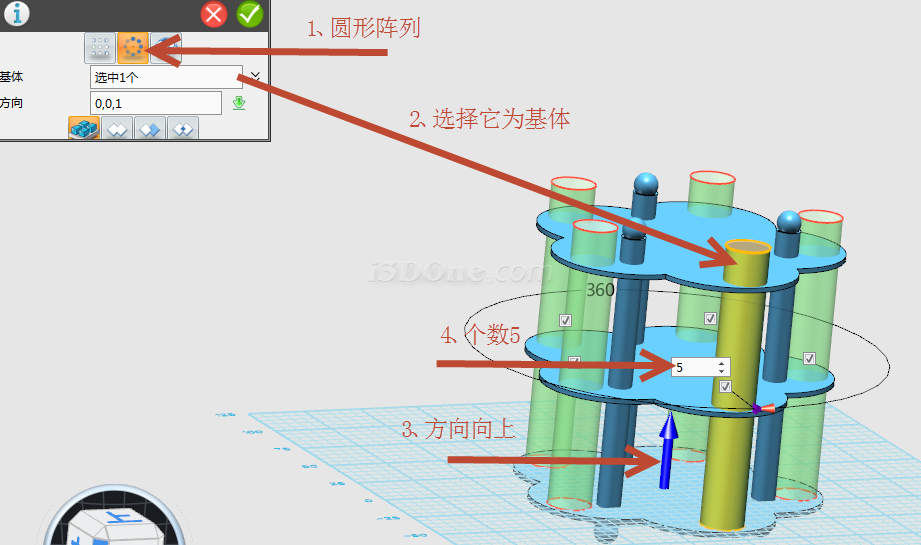

12、选择“基本编辑”中的“阵列”下令，，，，，， ，按图示要领设置，，，，，， ，设置好后单击确定退出。。。。。。。。

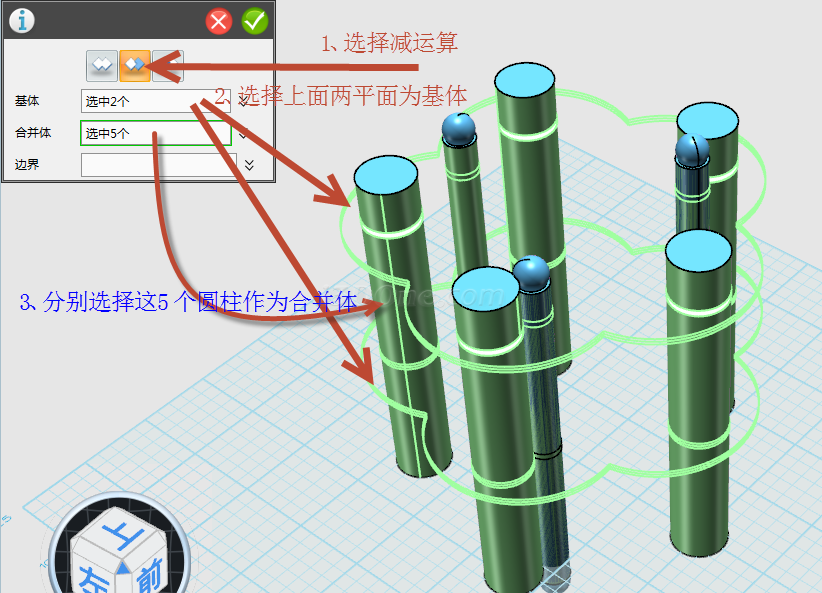

13、选择“组合编辑”下令，，，，，， ，按图示要领举行设置

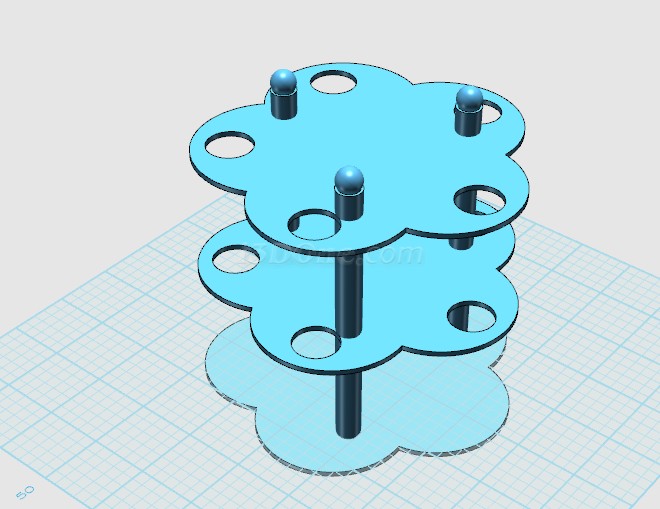

设置好后，，，，，， ，按确定退出后，，，，，， ，获得如图所示的图形。。。。。。。。

14、与第1步相同的设置后，，，，，， ，在草图绘制中选择“圆形”下令，，，，，， ，以基准平面为平面，，，，，， ，在（0，，，，，， ，0）为圆心，，，，，， ，半径30mm，，，，，， ，作一个圆形，，，，，， ，退出草图，，，，，， ，然后将其向上拉伸，，，，，， ，穿过上面两个面板，，，，，， ，并选择减运算，，，，，， ，效果如图所示。。。。。。。。

15、最后举行材质渲染，，，，，， ，获得最终设计效果如下，，，，，， ，至此，，，，，， ，牙膏牙刷支架设计就完成了。。。。。。。。

本文的图纸下载：http://www.i3done.com/model/58041.html#ad-image-0
