作者：杨茂（社区昵称）
学校：海�？？ ？？诮鹋淌笛檠�
小我私家创客空间：http://www.i3done.com/u/675611064
编者注：杨茂是社区的一名校园创客，，， ， ，是个军事迷，，， ， ，喜欢网络种种枪。。。。。。他的武器模子受到社区许多用户的模拟借鉴，，， ， ，他的绘制水平很高，，， ， ，能将重大的结构简朴化，，， ， ，完成的作品有震撼力。。。。。。向社区投稿分享怎样绘制军事装备，，， ， ，让同砚明确只要开动想象力，，， ， ，没有什么是做不出来的，，， ， ，一起感受军事装备的魅力。。。。。。
为了分享给其他同砚怎样快速掌握3D设计，，， ， ，下文是他投稿过来的以武装直升机为例的技巧文章：
杨茂创客说：“我信托在i3DOne社区一定也有像我一样的军事迷，，， ， ，想设计出种种武器装备，，， ， ，手艺又不敷，，， ， ，怎么办呢？？？ ？？没关系，，， ， ，今天我就分享一个武装直升机设计，，， ， ，一步一步教你。。。。。。
一.绘制机身。。。。。。

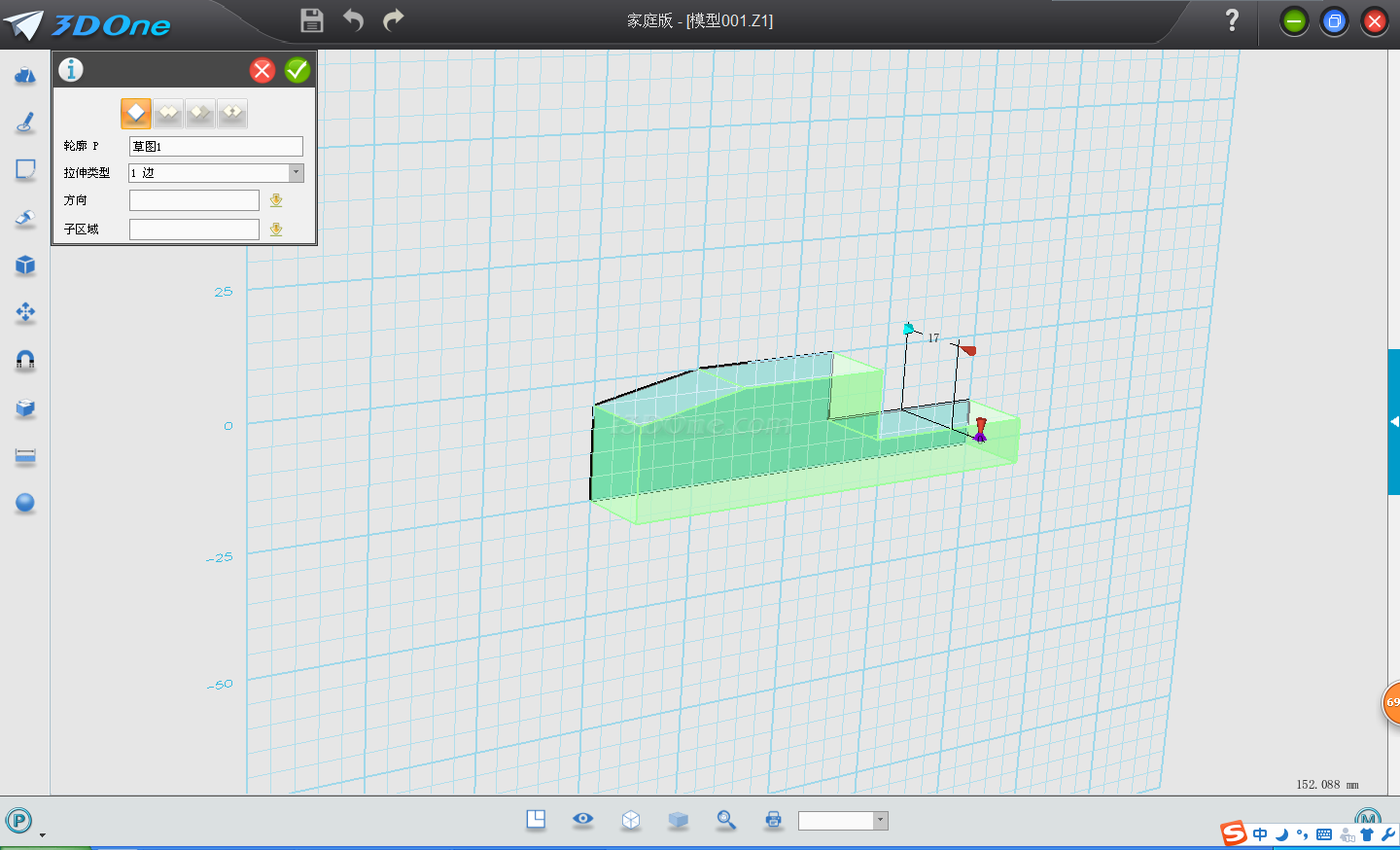

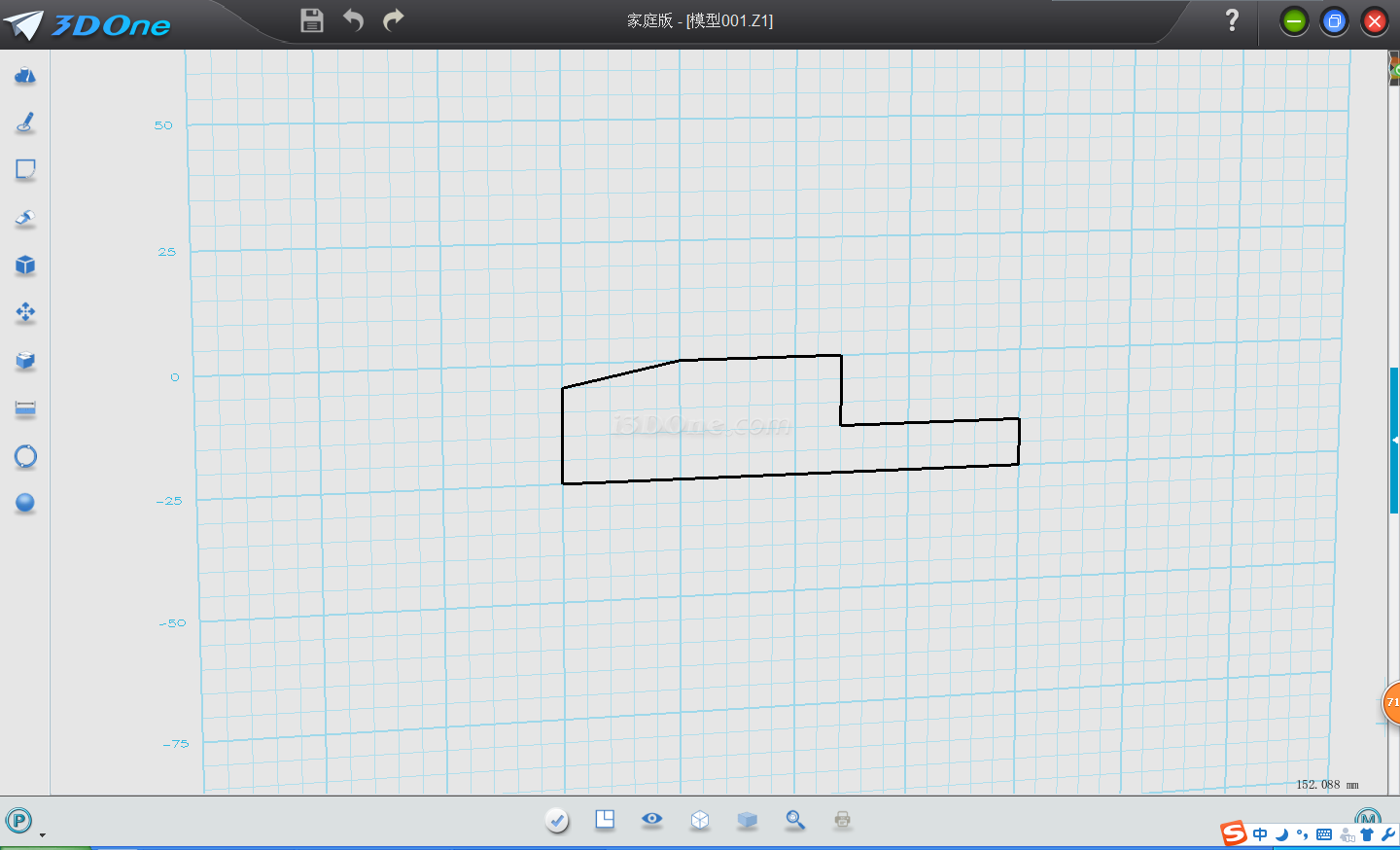

1.首先用草图编辑画出机身的大致轮廓，，， ， ，然后拉伸，，， ， ，输入拉伸距离17。。。。。。

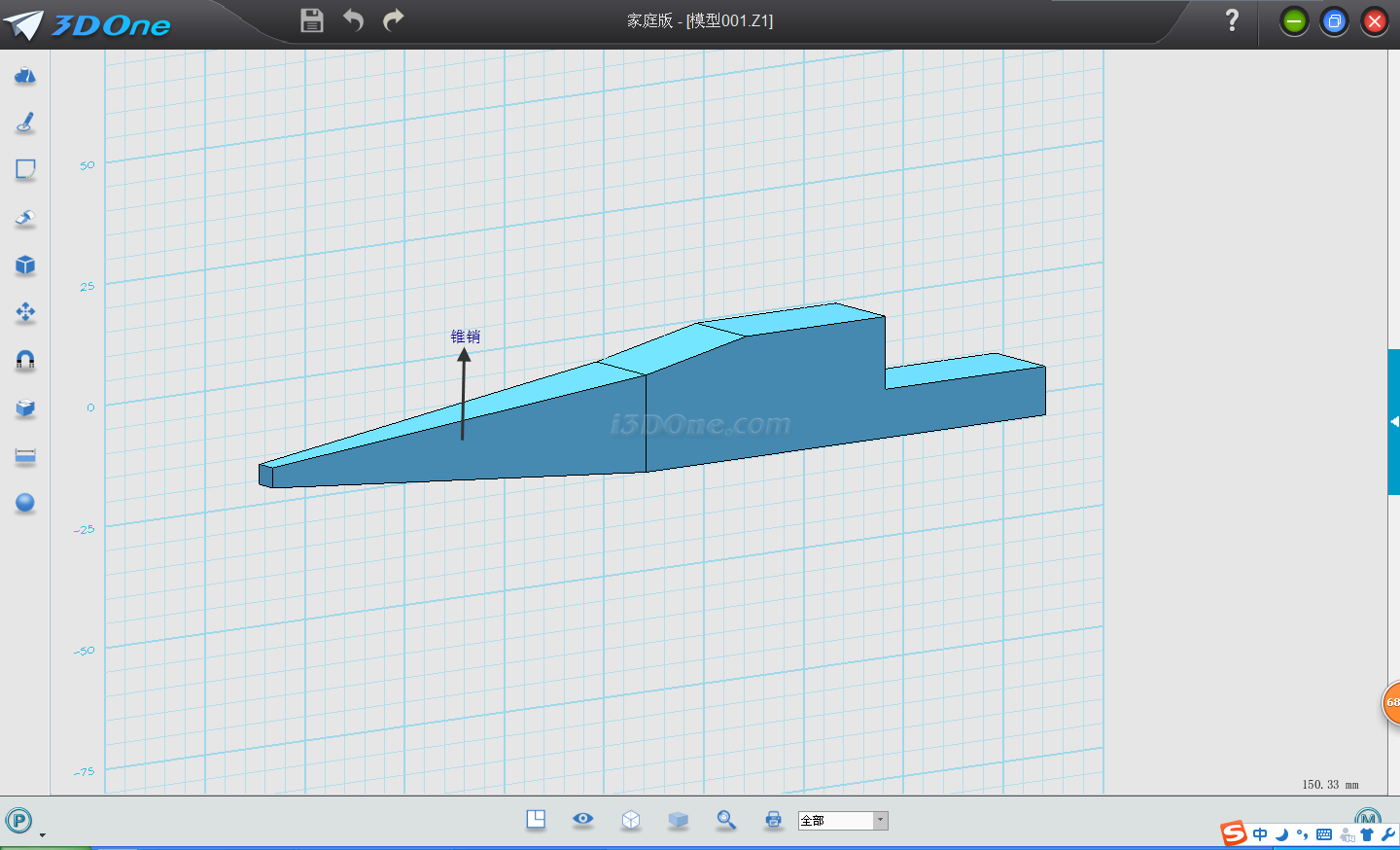

2.点击拉伸，，， ， ，选择左边长方形，，， ， ，输入拉伸距离80，，， ， ，再选择锥销下令，，， ， ，基准面选择最左边面，，， ， ，确定可得：

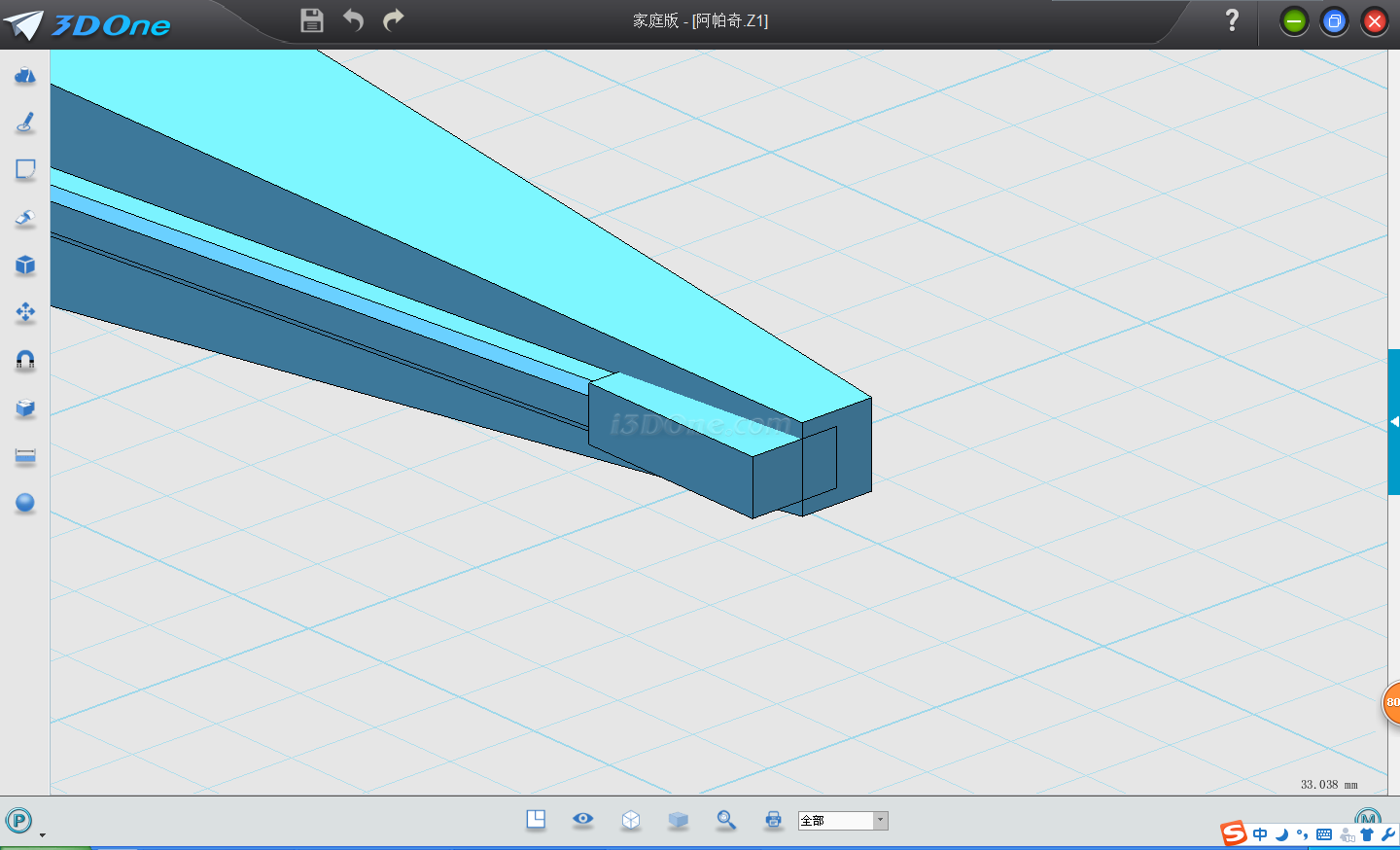

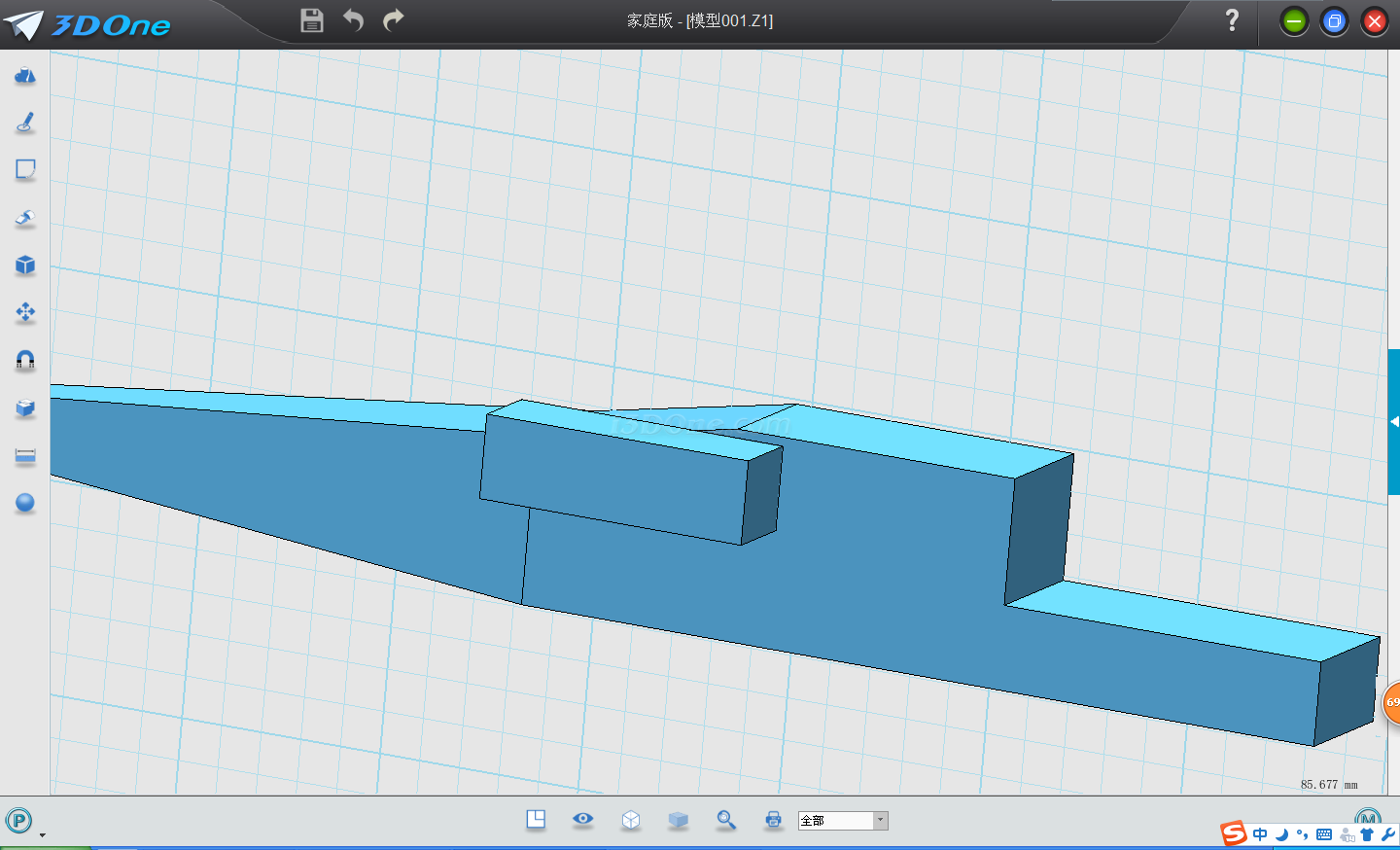

3. 拉伸出机尾部件后，，， ， ，在机死后方建一个长方体 。。。。。。

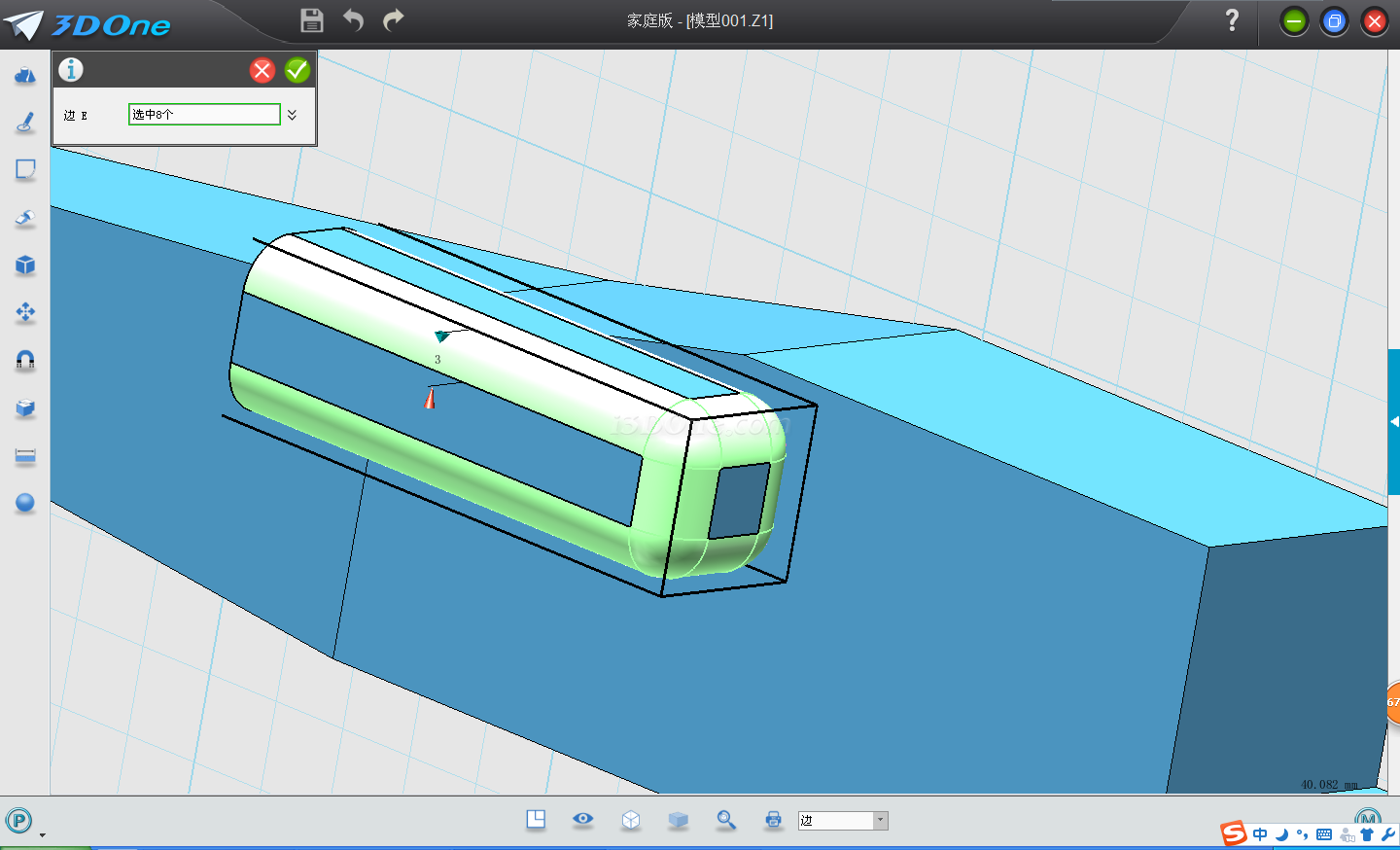

4.对长方形举行倒圆。。。。。。

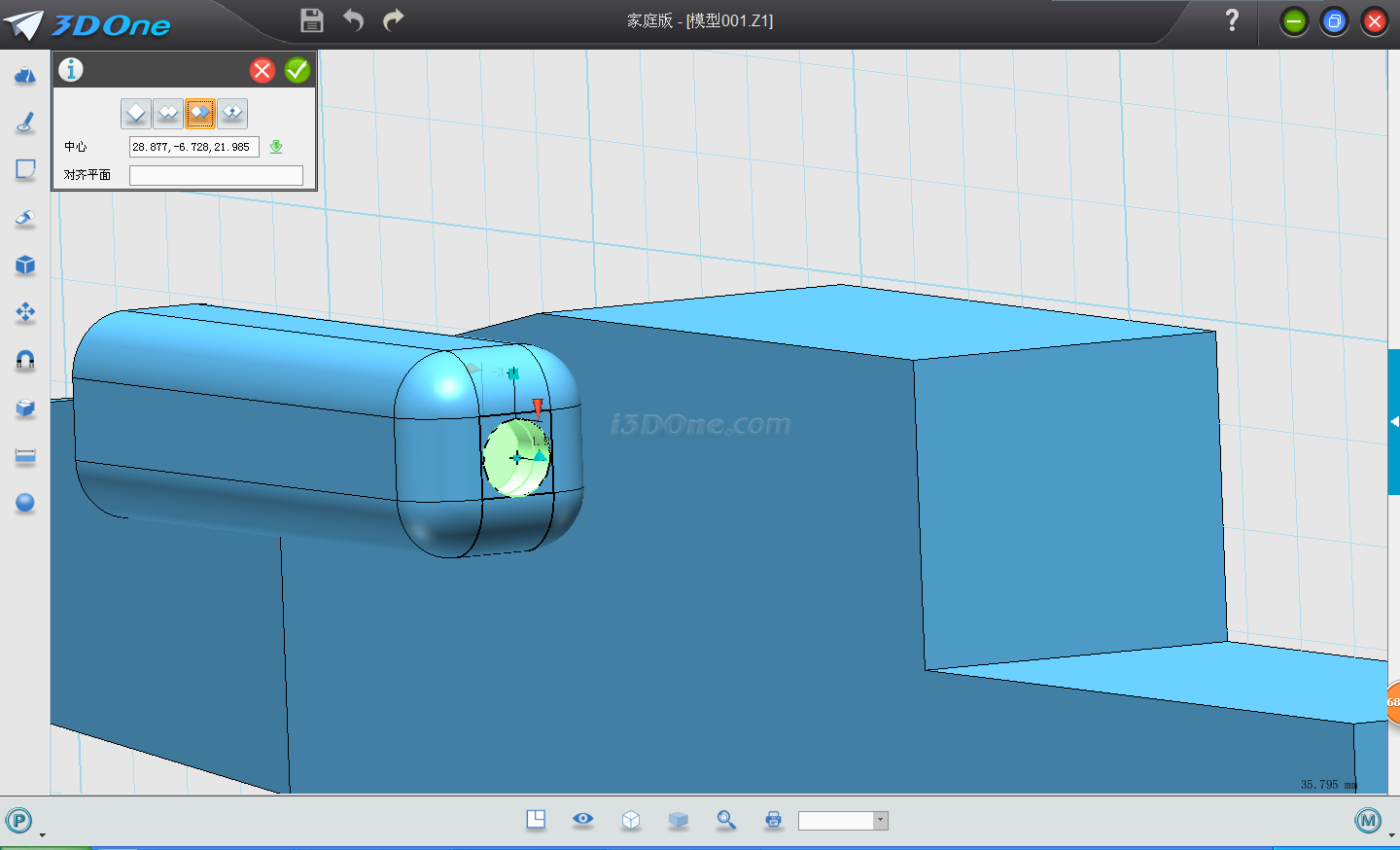

5.在长方形侧面中心画一个圆，，， ， ，然后拉伸，，， ， ，点击减运算。。。。。。

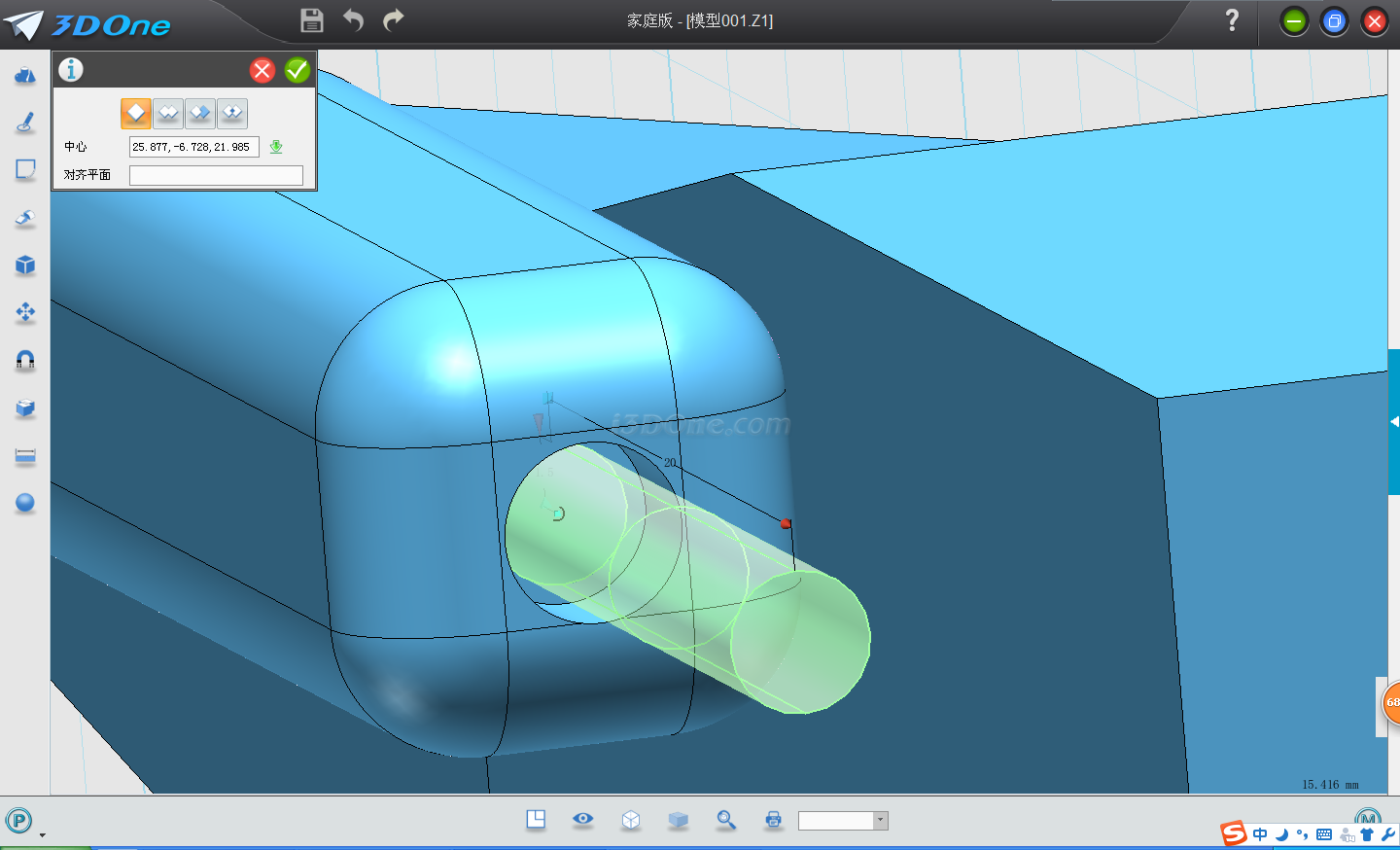

6.再在侧面中心绘制一个圆柱体，，， ， ，同理边倒圆。。。。。。

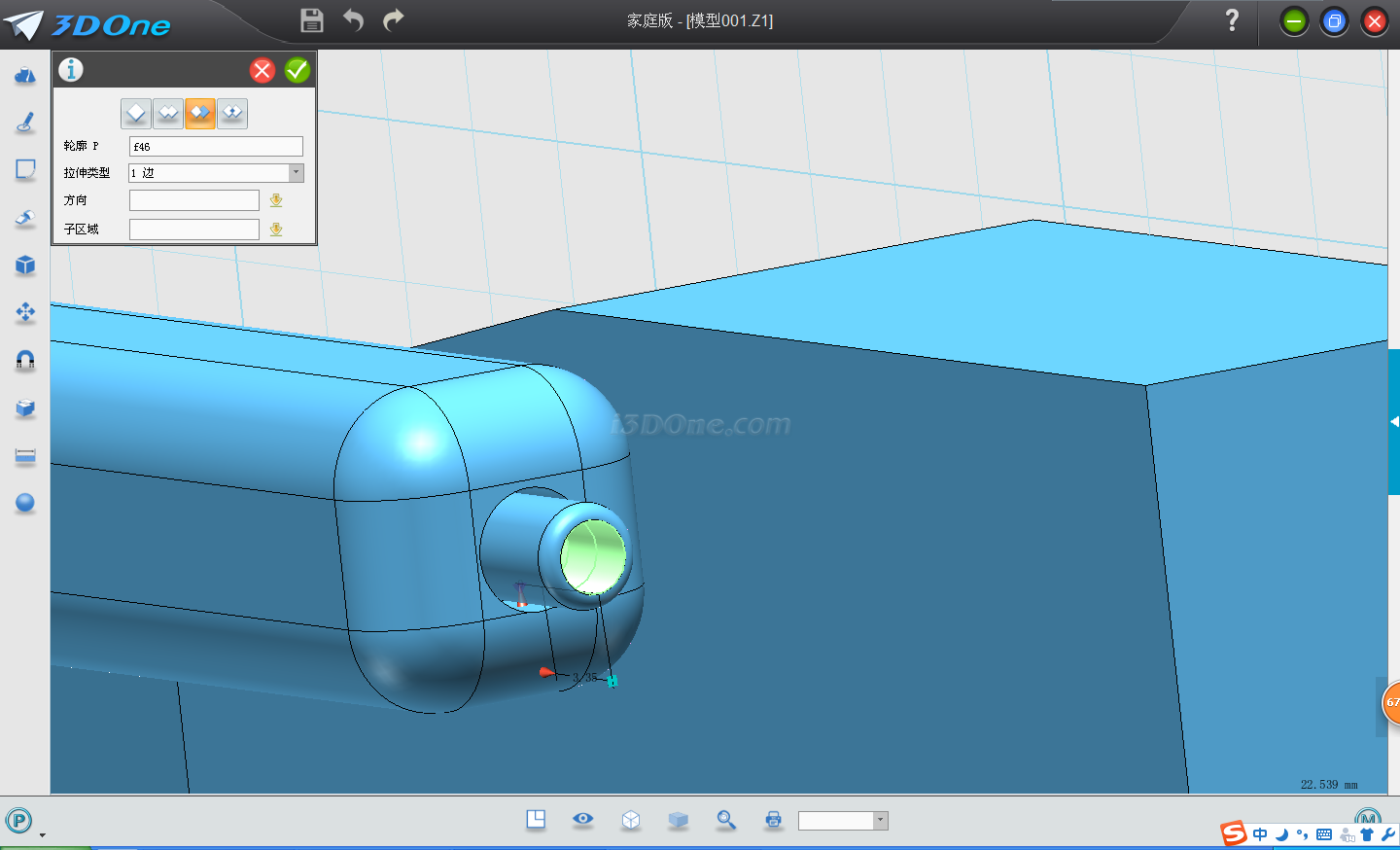

7.再点击拉伸，，， ， ，选择绘制圆柱的上外貌，，， ， ，输入距离3.35，，， ， ，点击减运算。。。。。。

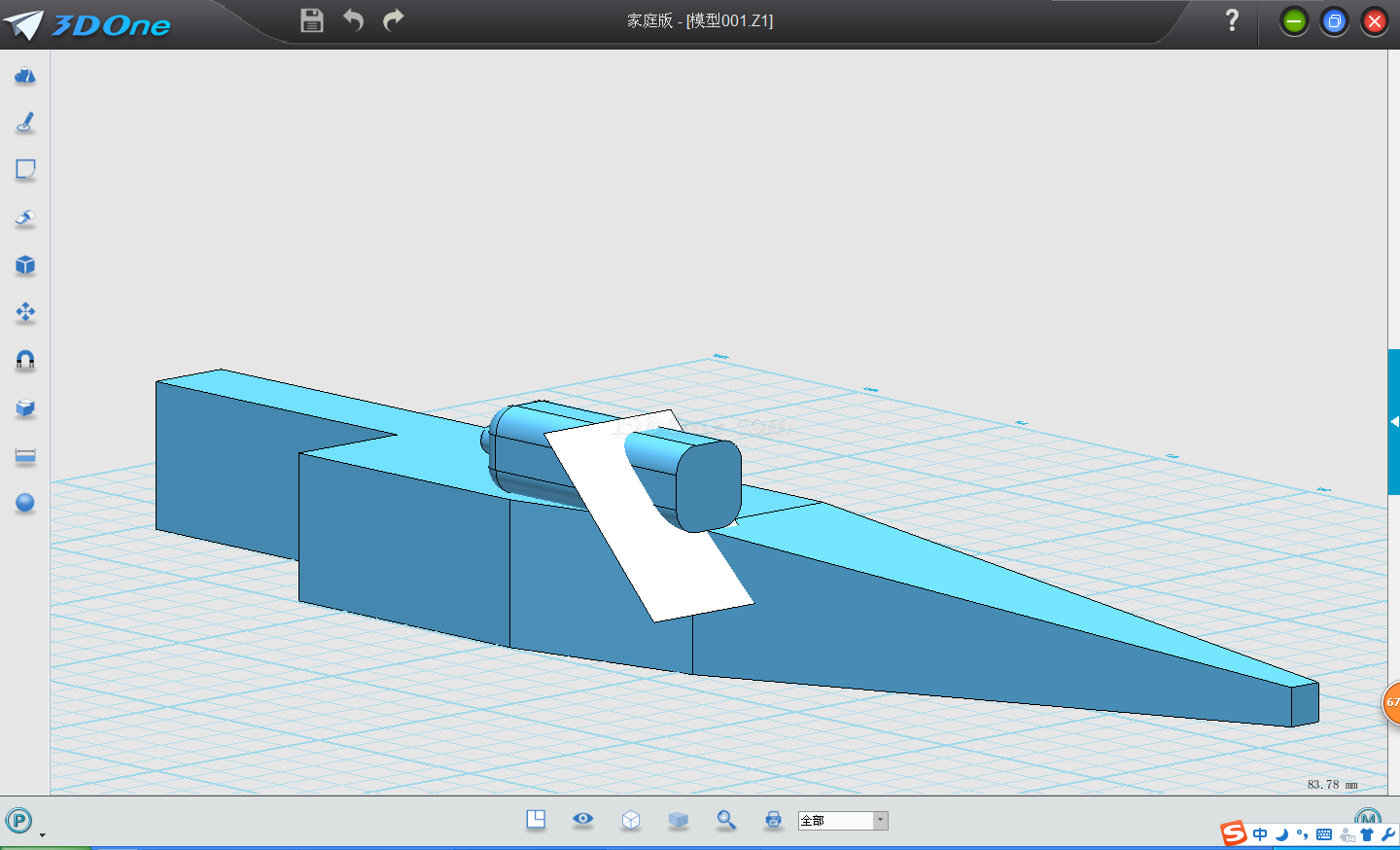

8. 建一个面，，， ， ，拉伸后成为一个长方形，，， ， ，接着用实体支解下令分为两部分，，， ， ，删除右边支解实体。。。。。。

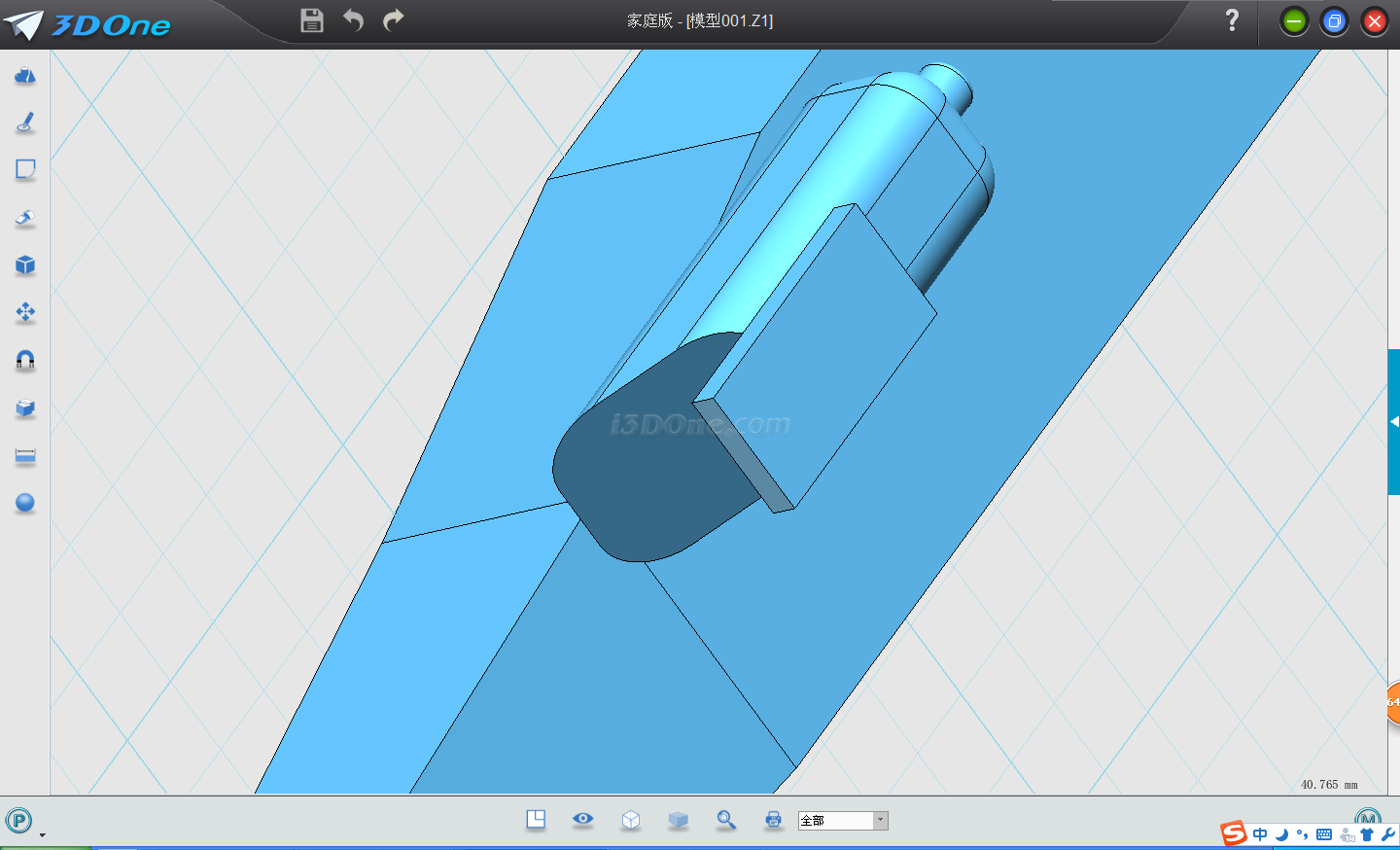

9. 再建一个长方体。。。。。。

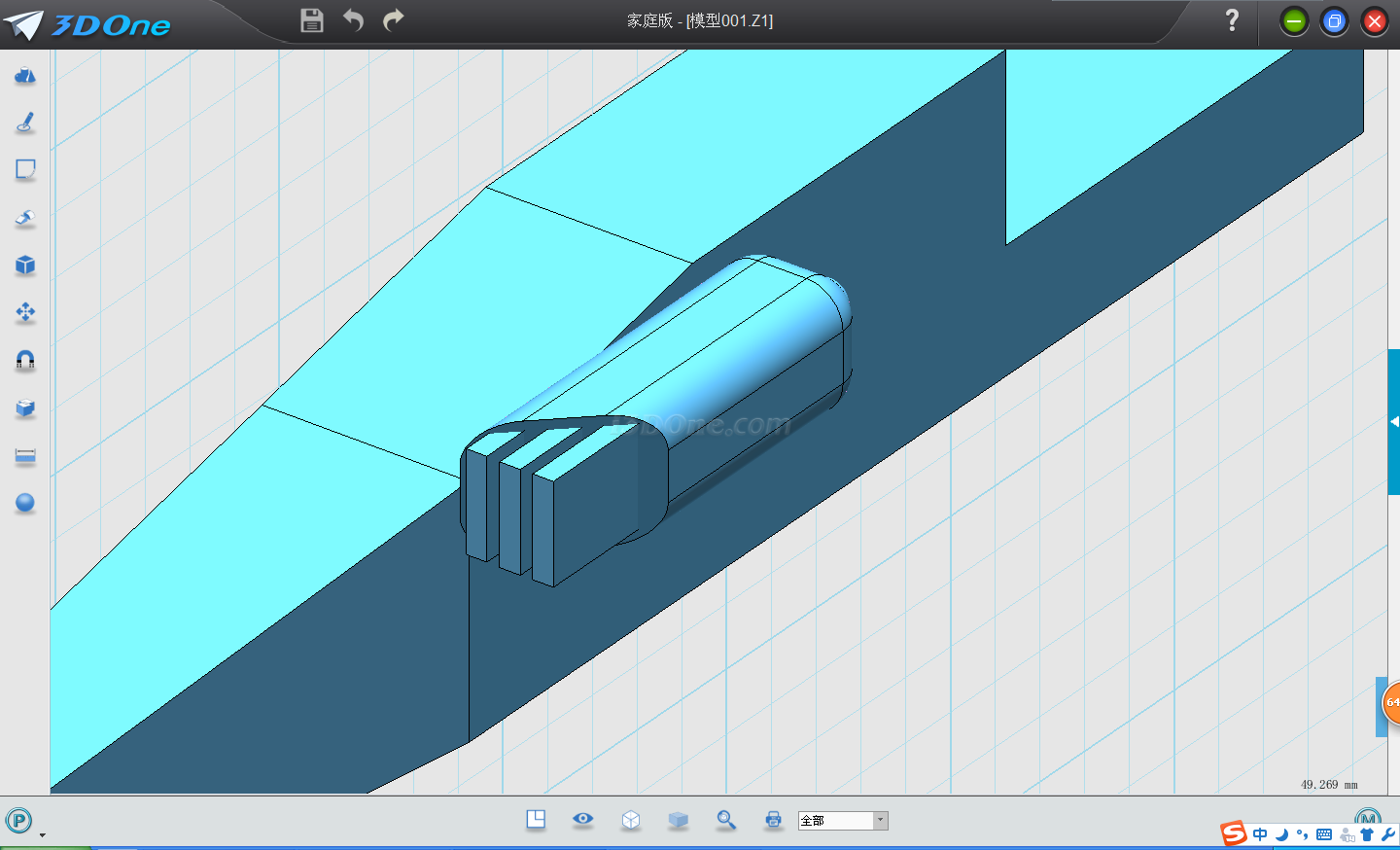

10.选择阵列，，， ， ，点击长方形，，， ， ，输入数目4，，， ， ，确定后删除最上面长方形。。。。。。

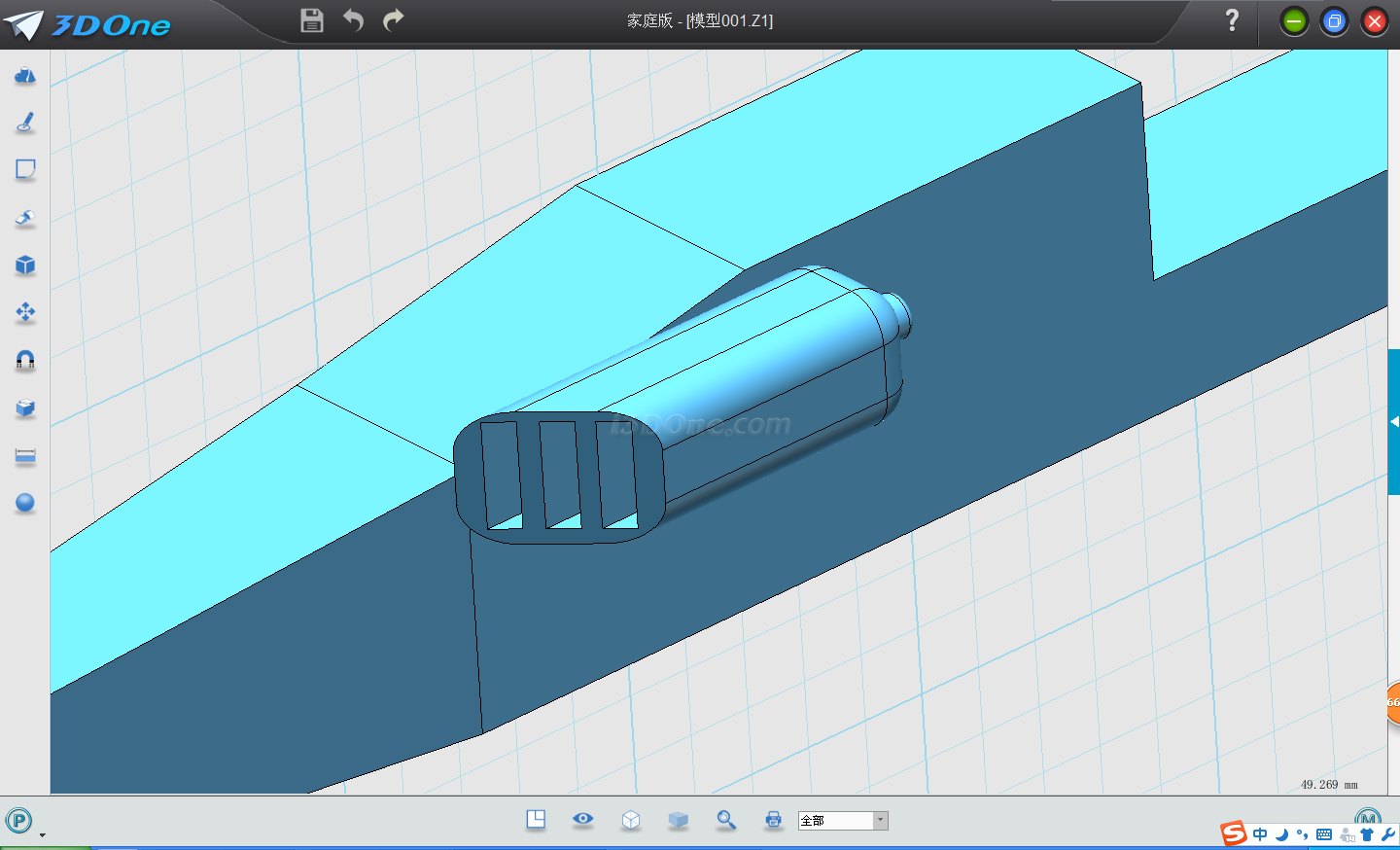

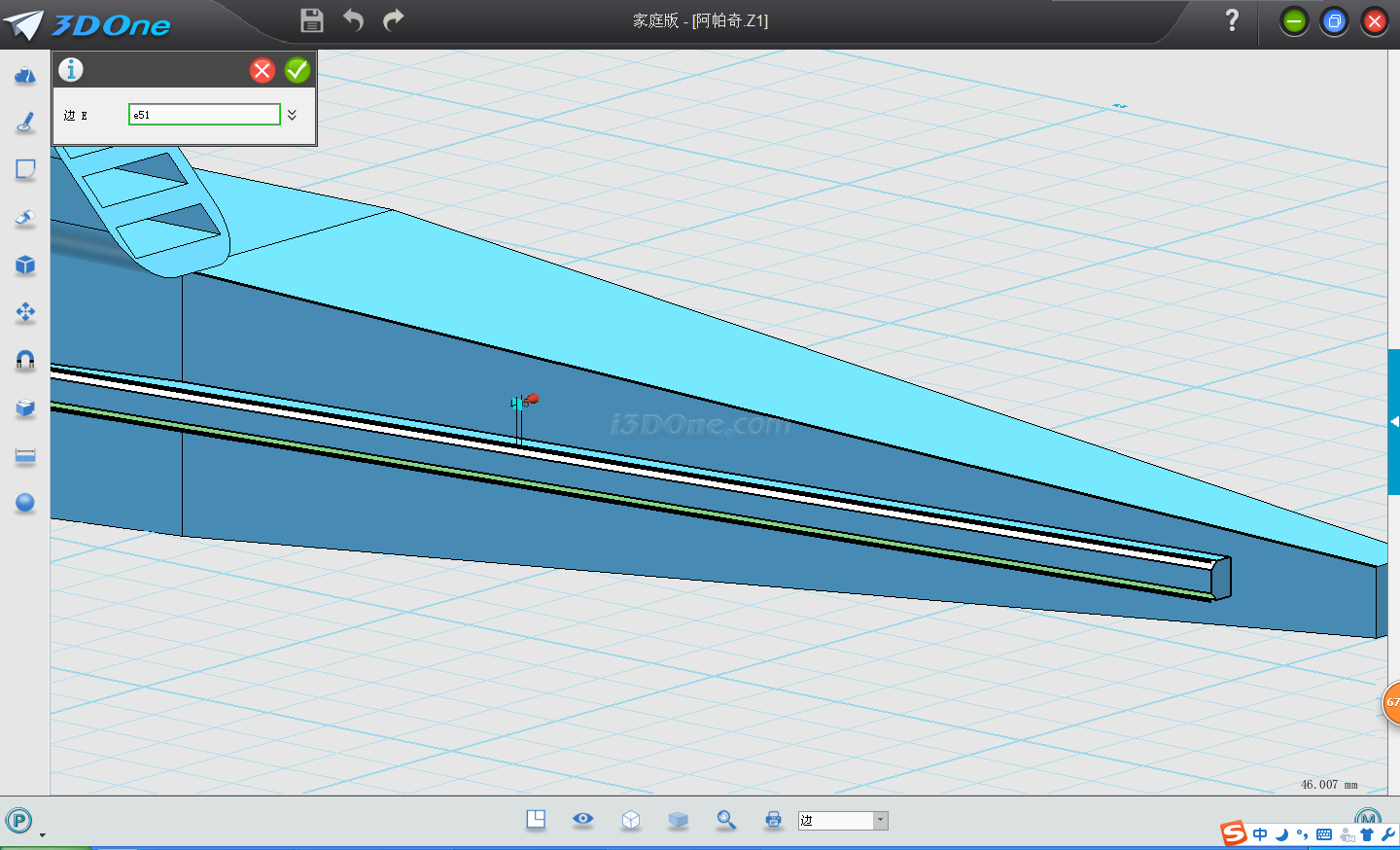

11. 使用组合编辑→减运算，，， ， ，基体选择实体支解后的实体，，， ， ，合并体选择阵列的三个长方形。。。。。。

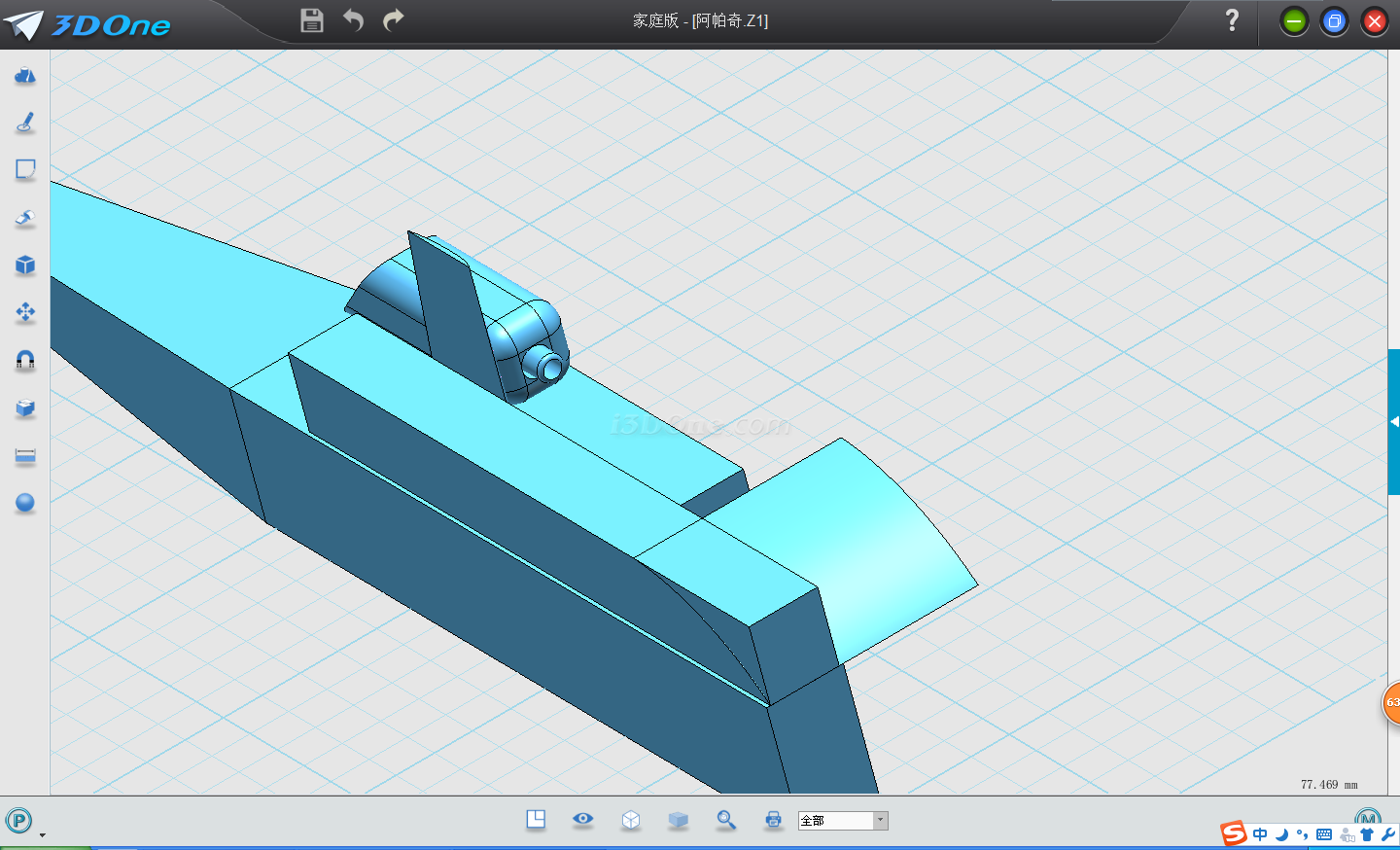

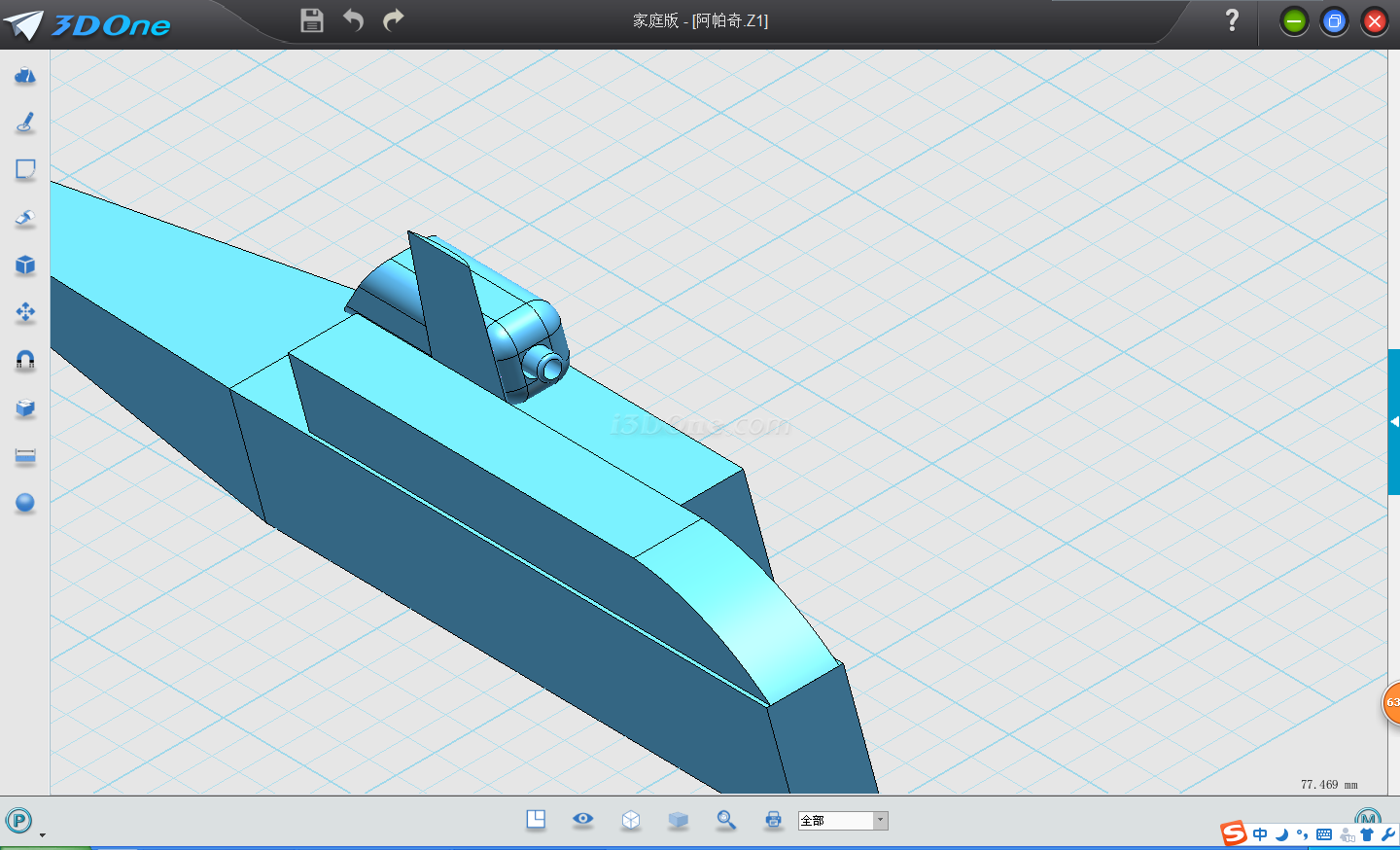

12.在飞机身的侧面画一个飞机翼的草图。。。。。。

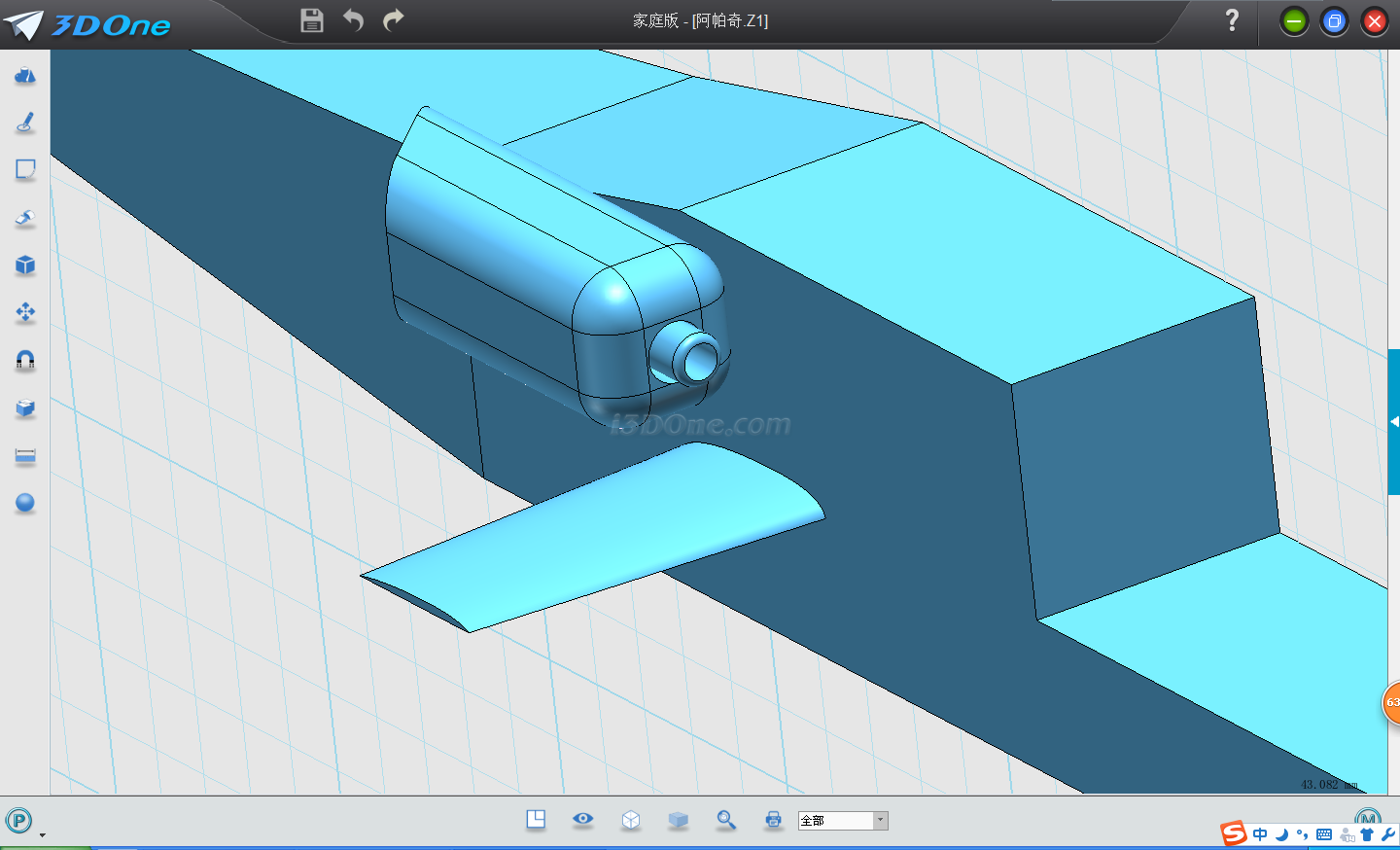

13.拉伸草图，，， ， ，机翼就完成了。。。。。。
14.在机身旁再建一个长方体。。。。。。
15.同理绘制面使用实体切割。。。。。。

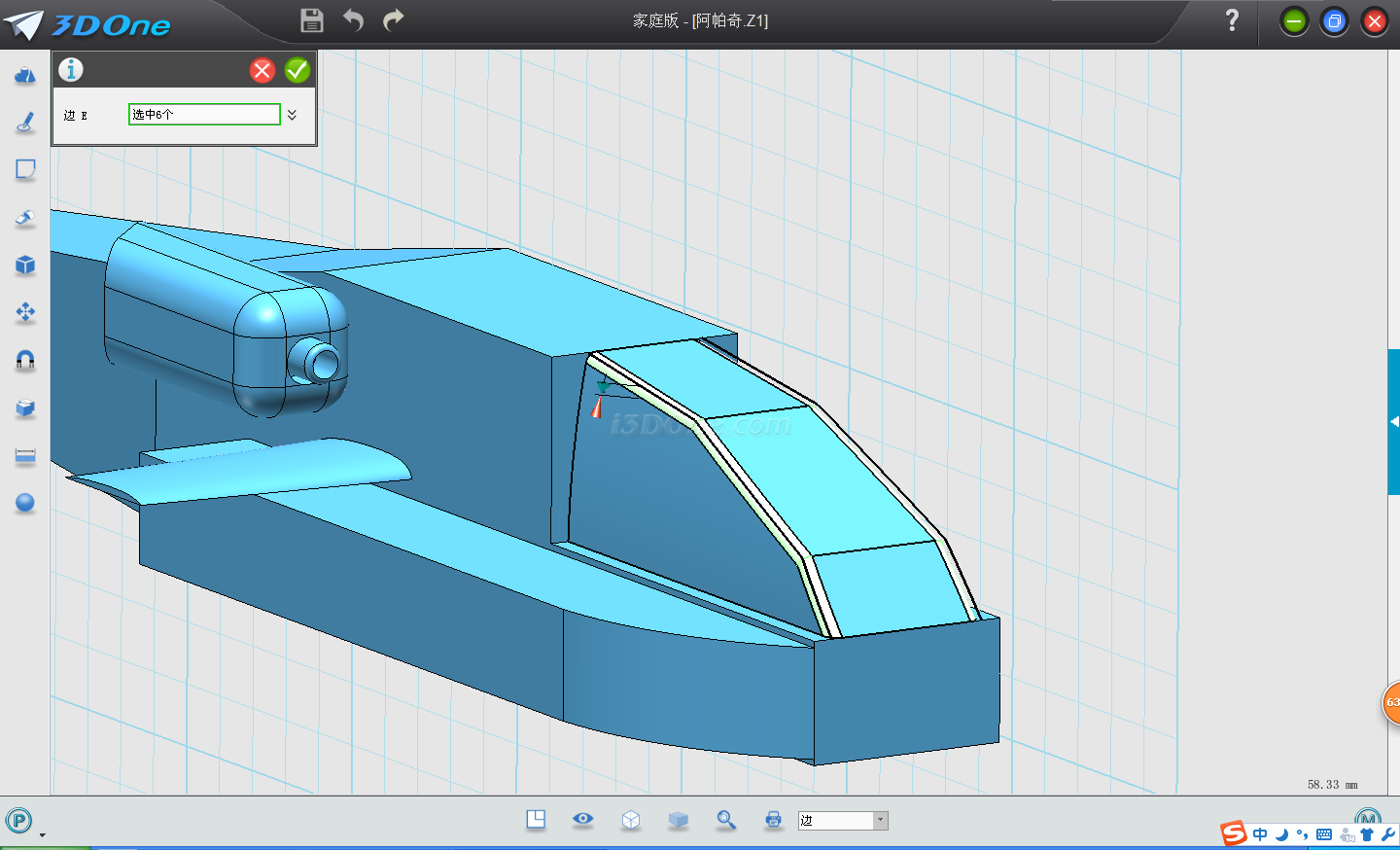

16.再在机舱上画长方形，，， ， ，使用实体切割。。。。。。

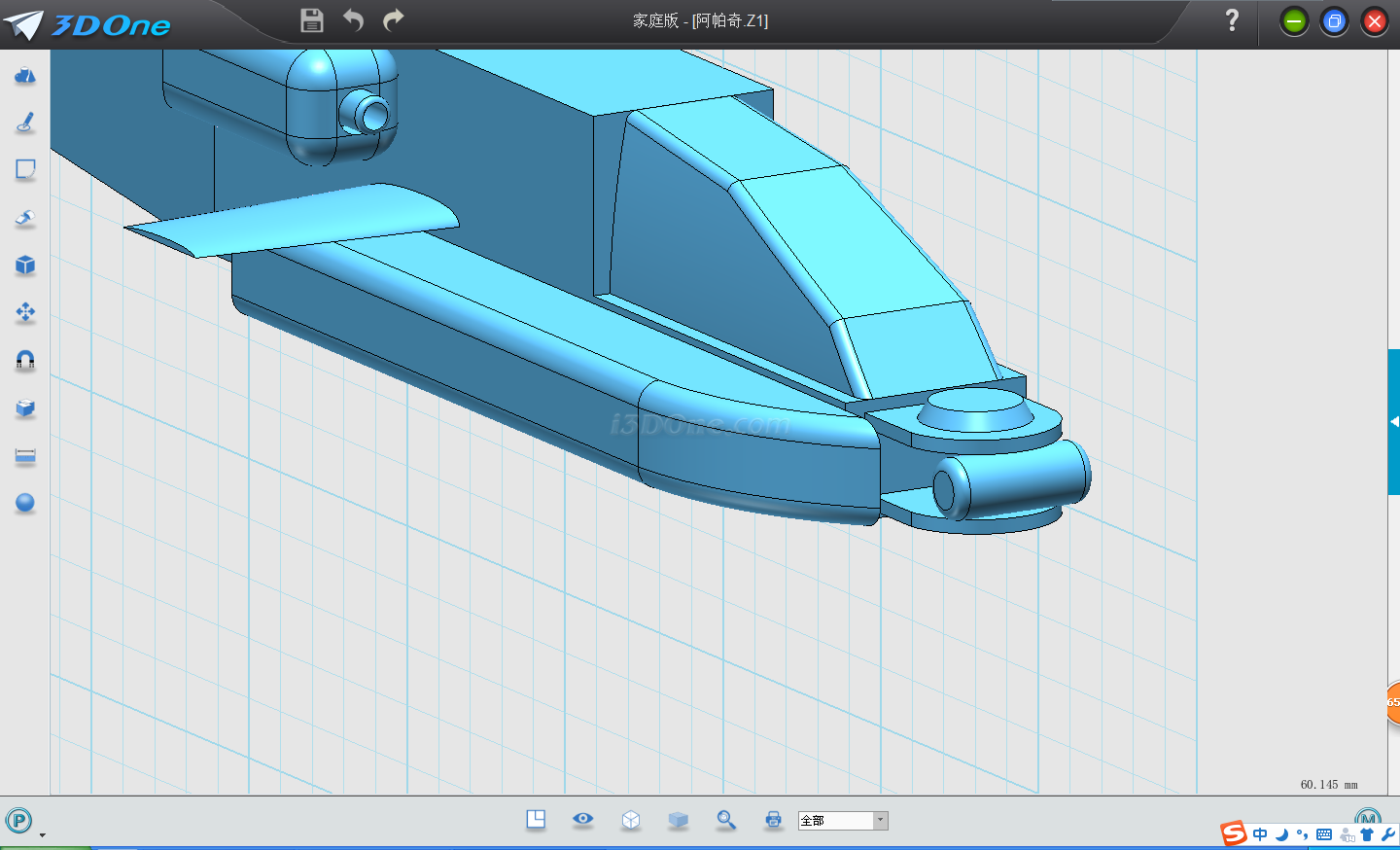

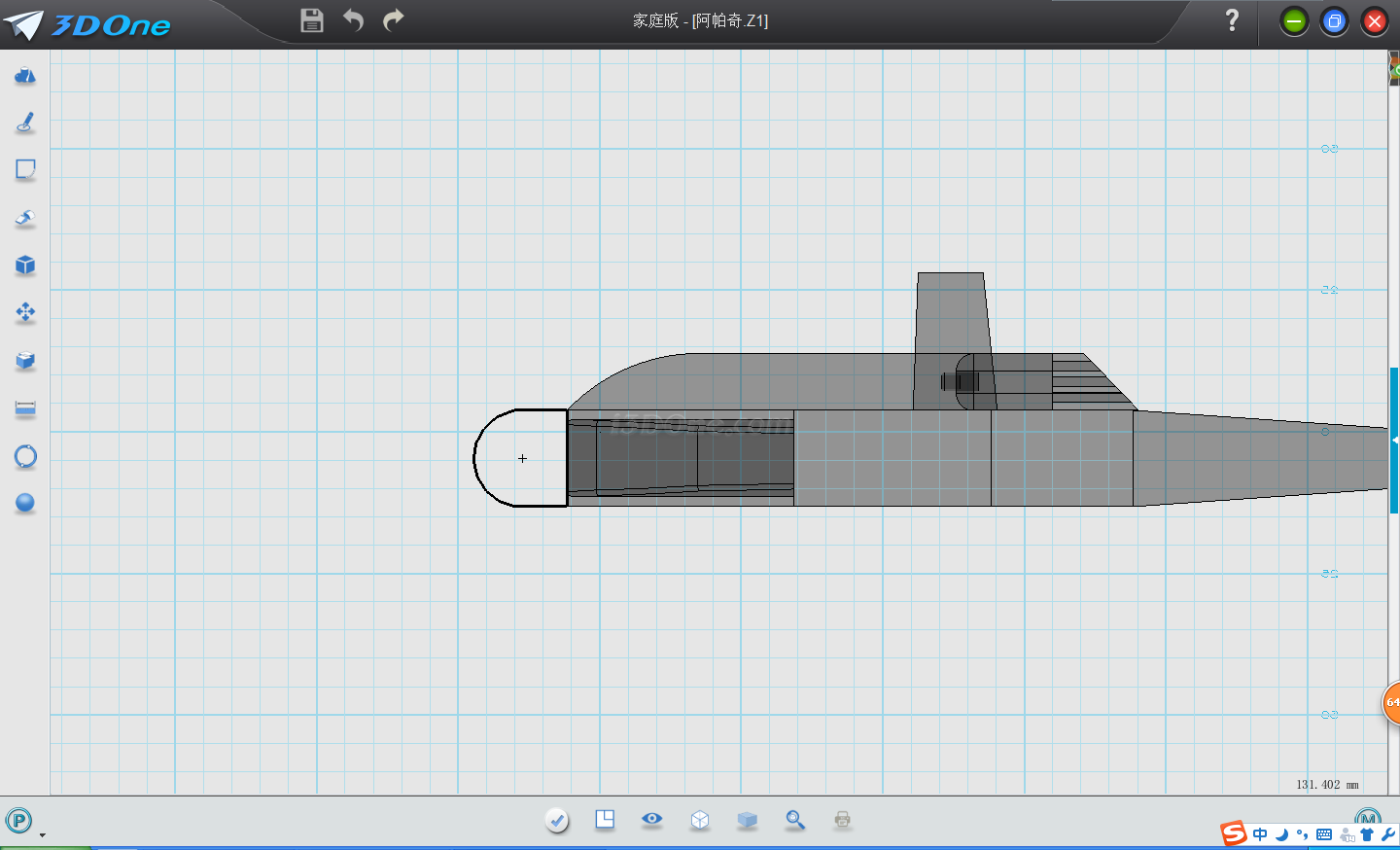

17. 然后在机身前面参考画一个这样的图形，，， ， ，再拉伸。。。。。。接着用抽壳下令，，， ， ，开放面选取侧圆弧曲面。。。。。。

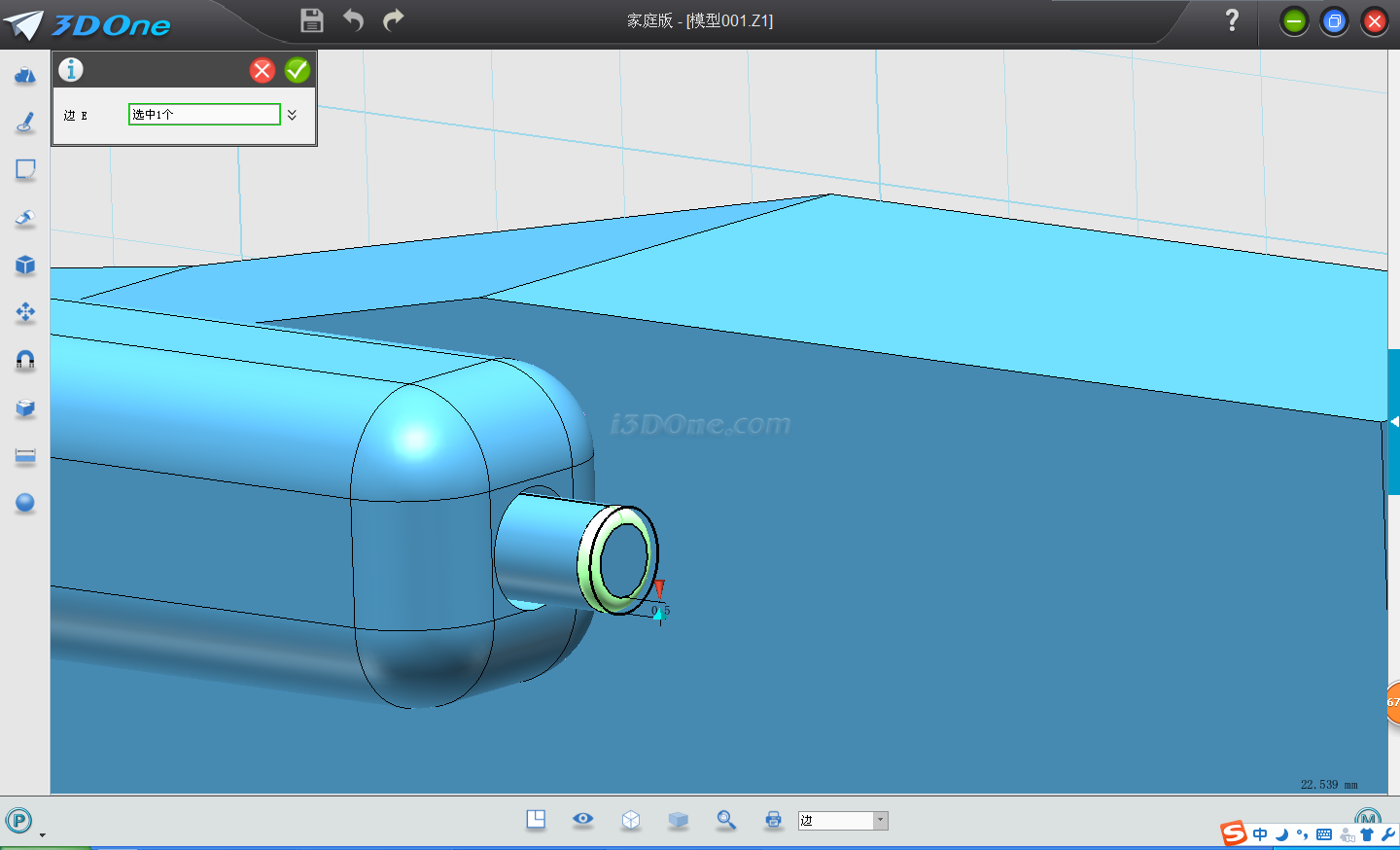

18.在两个实体面中心建一个圆柱，，， ， ，再点击倒圆角下令 ，，， ， ，选择圆线。。。。。。

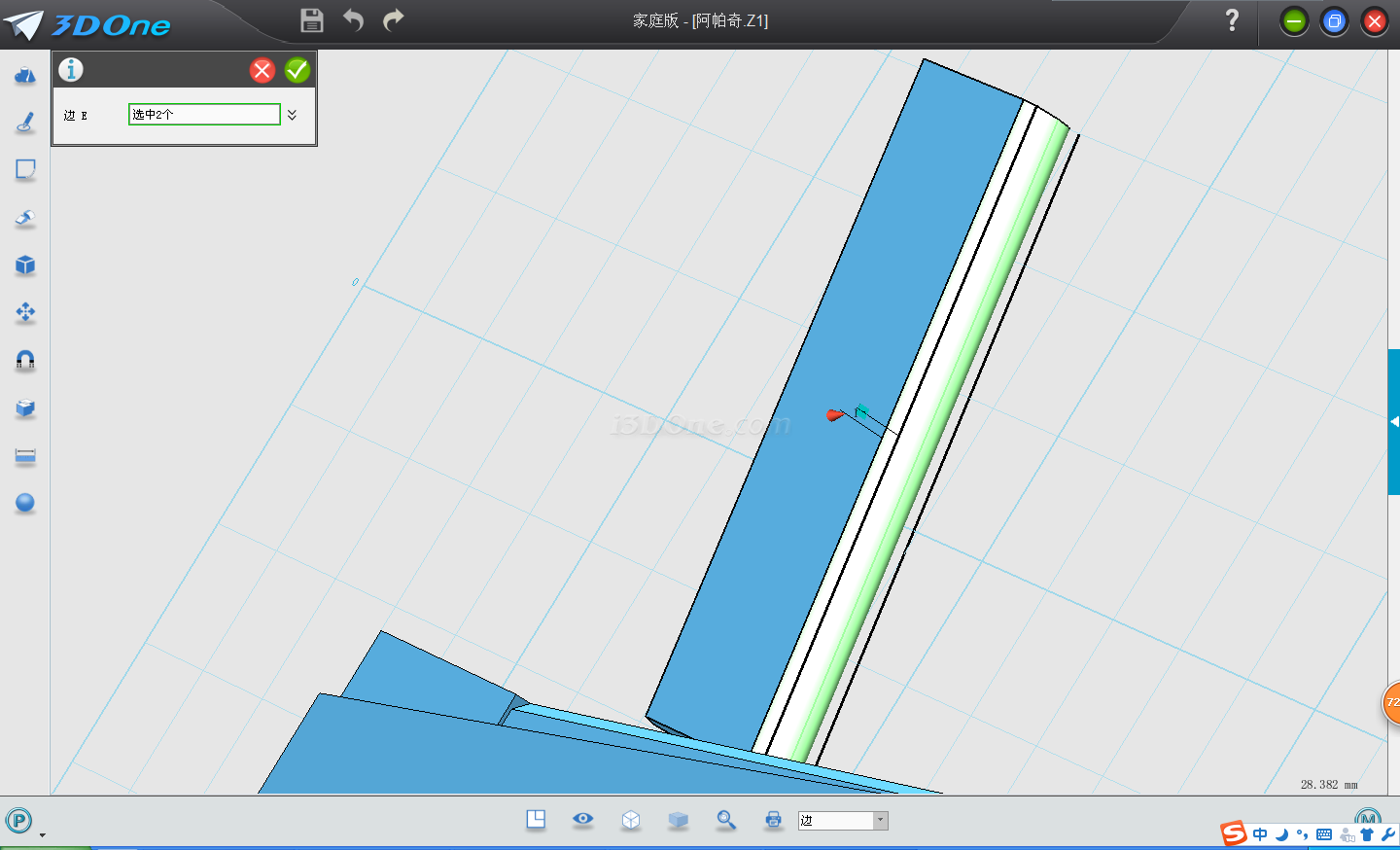

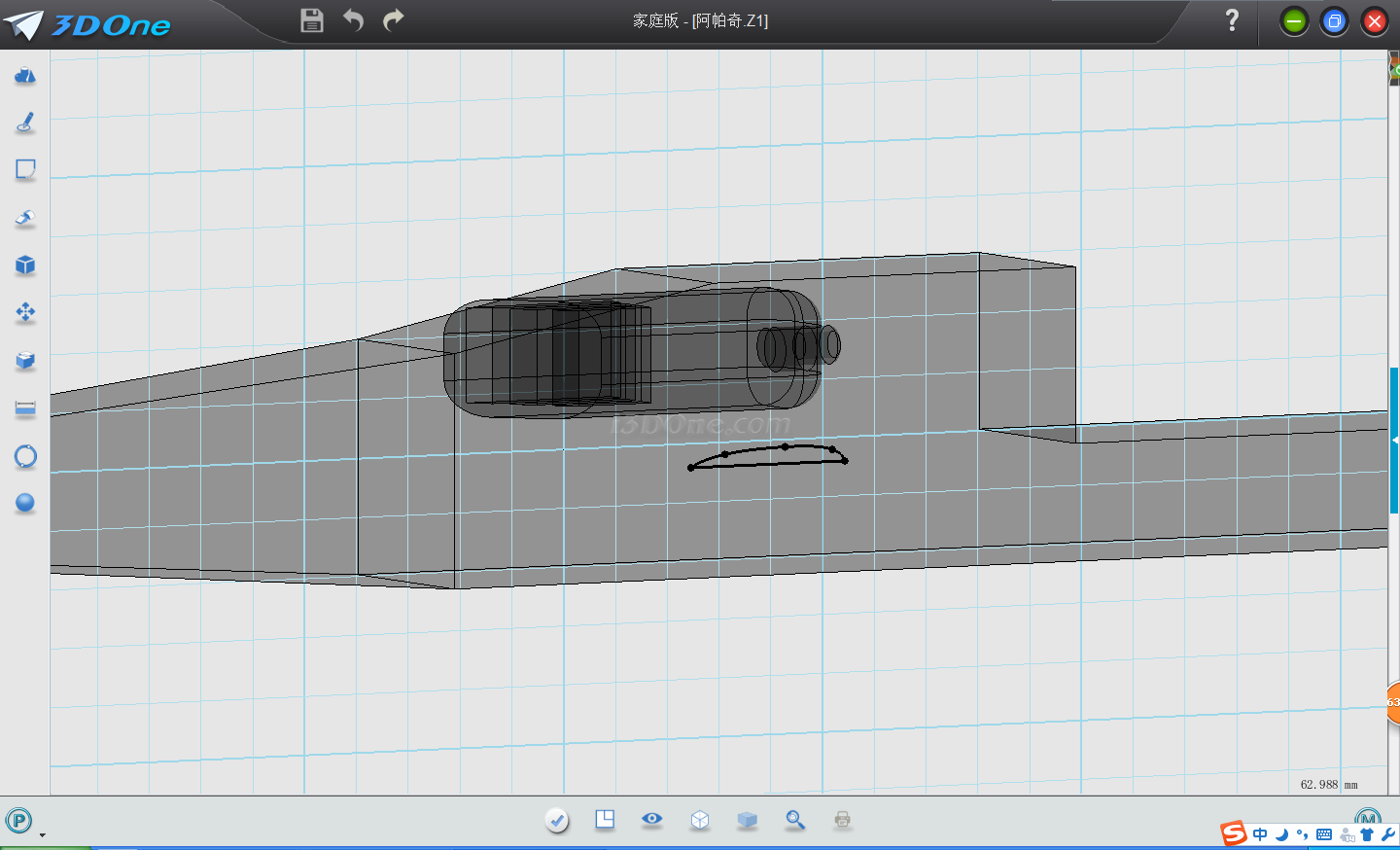

19.在锥销后翼上方绘制一个长方形，，， ， ，再点击倒角下令，，， ， ，选择如图两条边。。。。。。
20.在倒角长方形后面加入一个六面体，，， ， ，使用组合编辑合并。。。。。。

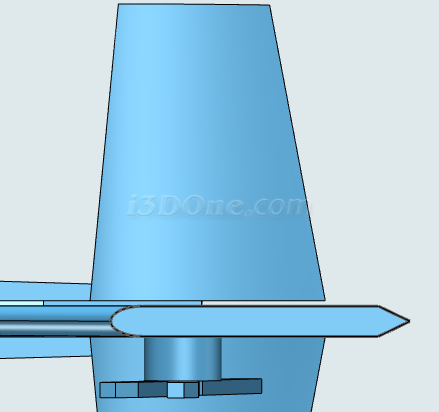

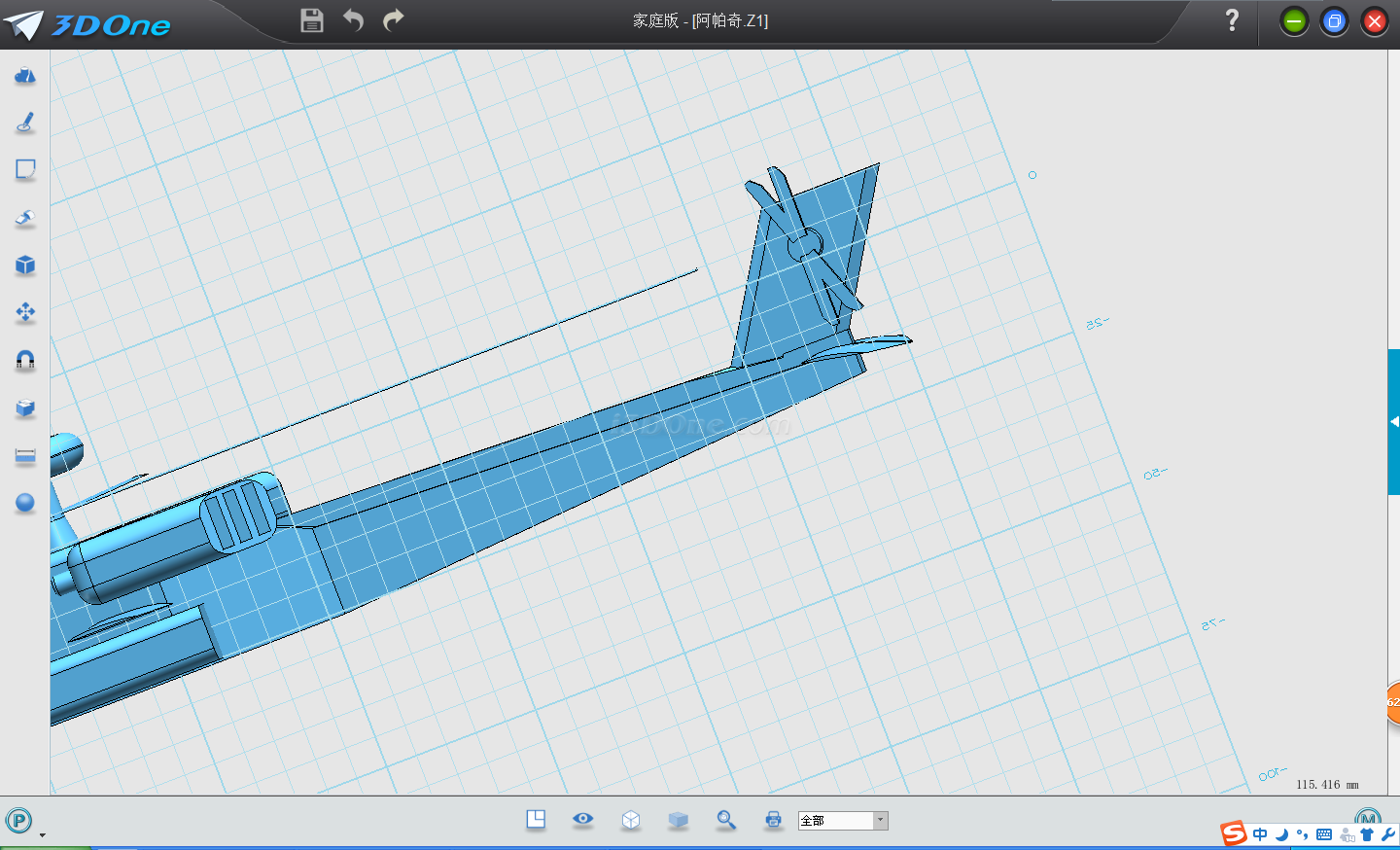

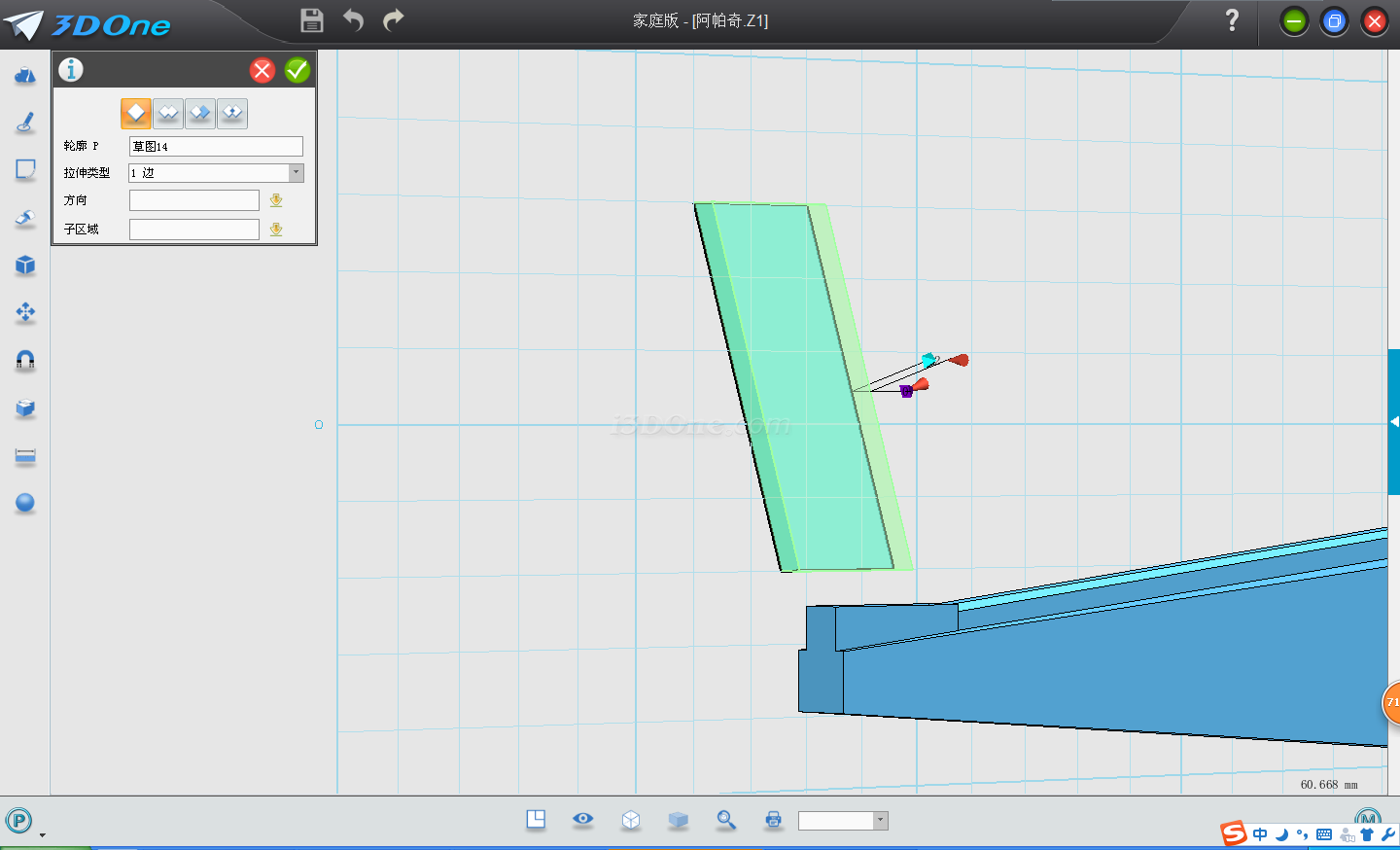

21.飞机后翼画一个草图，，， ， ，拉伸后倒角或圆角修饰。。。。。。29.png

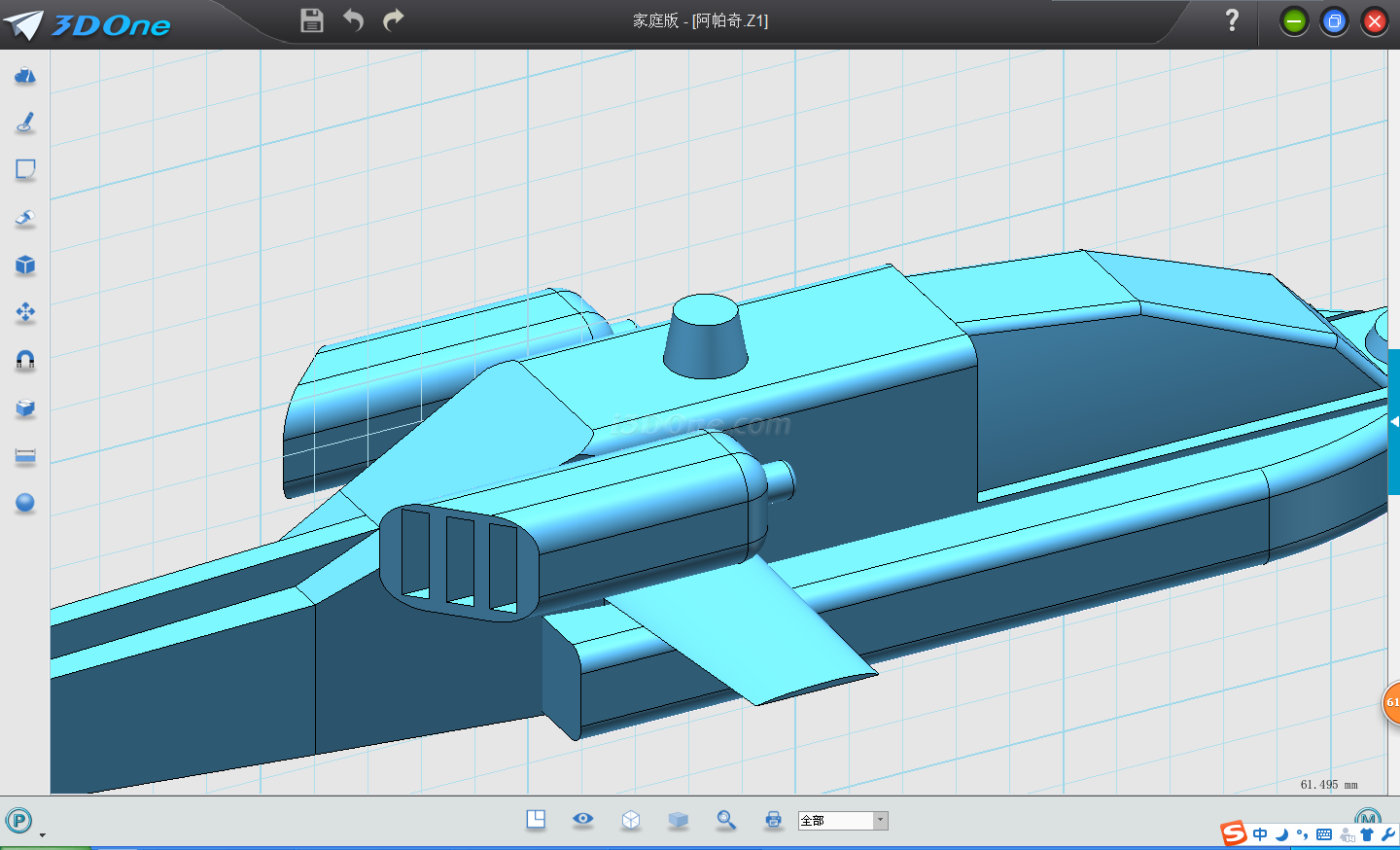

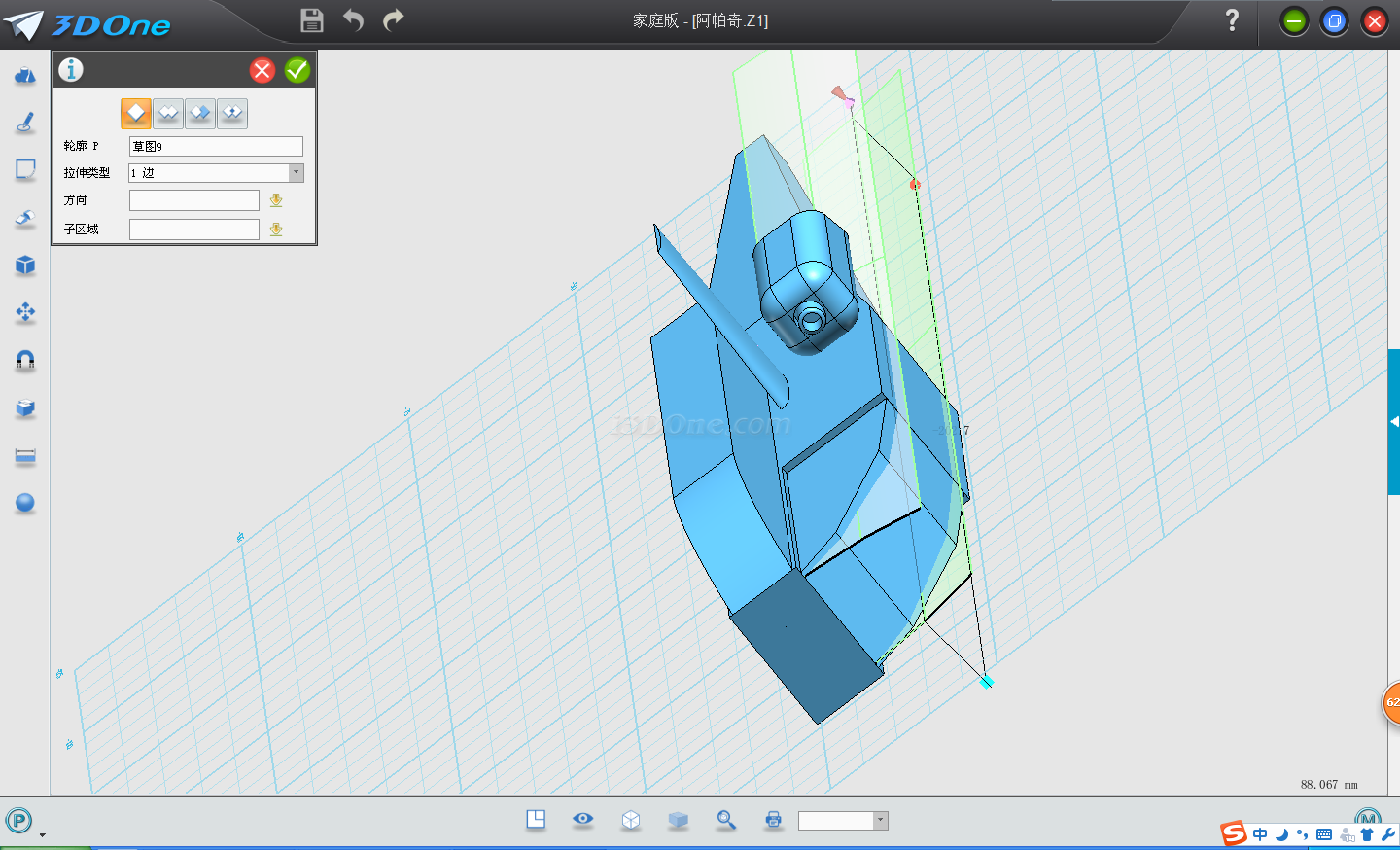

22.可见大致形状已经出来，，， ， ，由于左右双方的零件相同，，， ， ，在中心绘制平面，，， ， ，使用镜像使左右对称。。。。。。
二.绘制机顶。。。。。。
1.在直升机上方放一个圆柱
2. 上方再一次举行拉伸，，， ， ，输入距离6.5。。。。。。

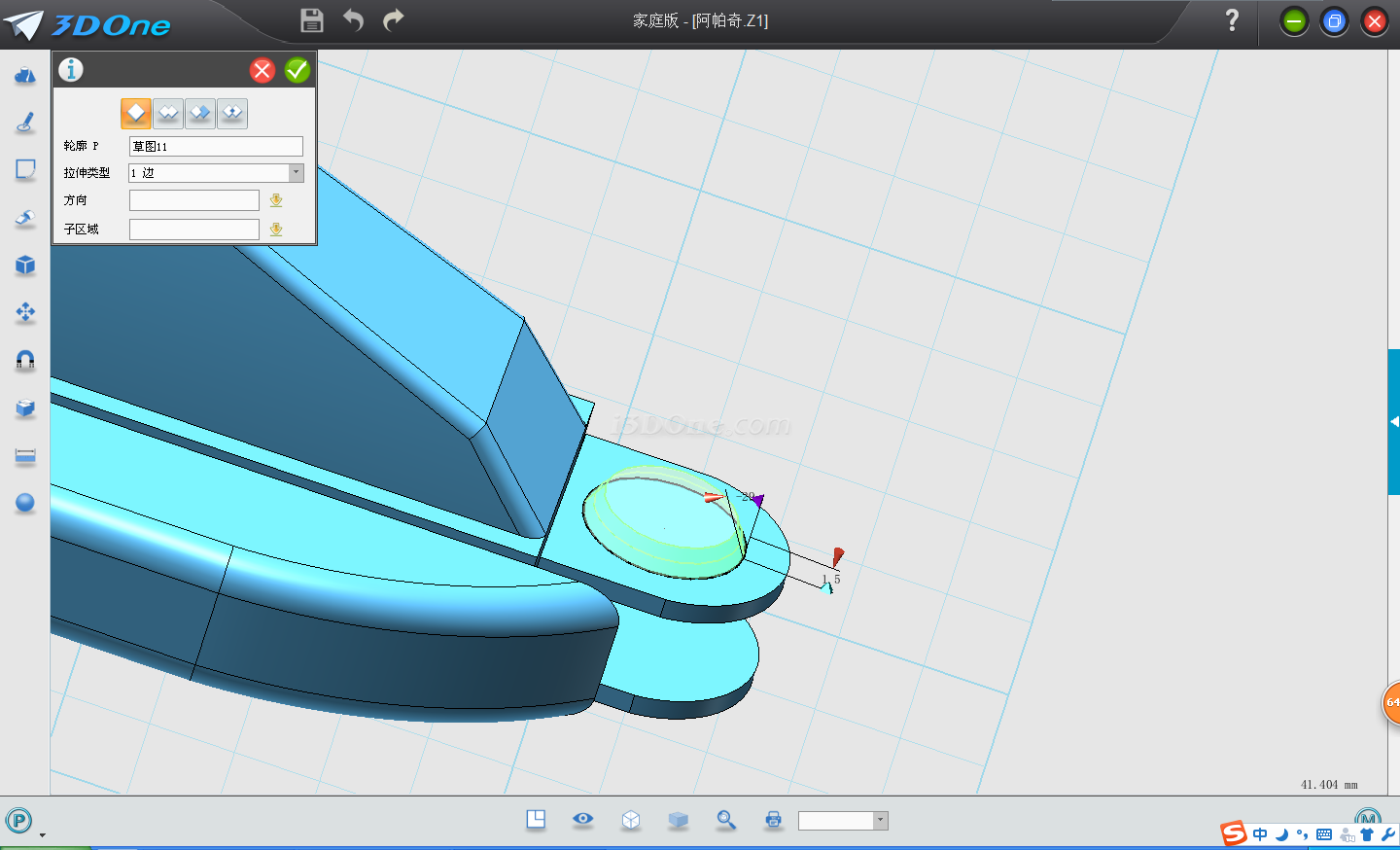

3.选择最上面圆柱外貌，，， ， ，绘制一个如图草图，，， ， ，拉伸。。。。。。再点击阵列（圆形阵列），，， ， ，输入数目4。。。。。。

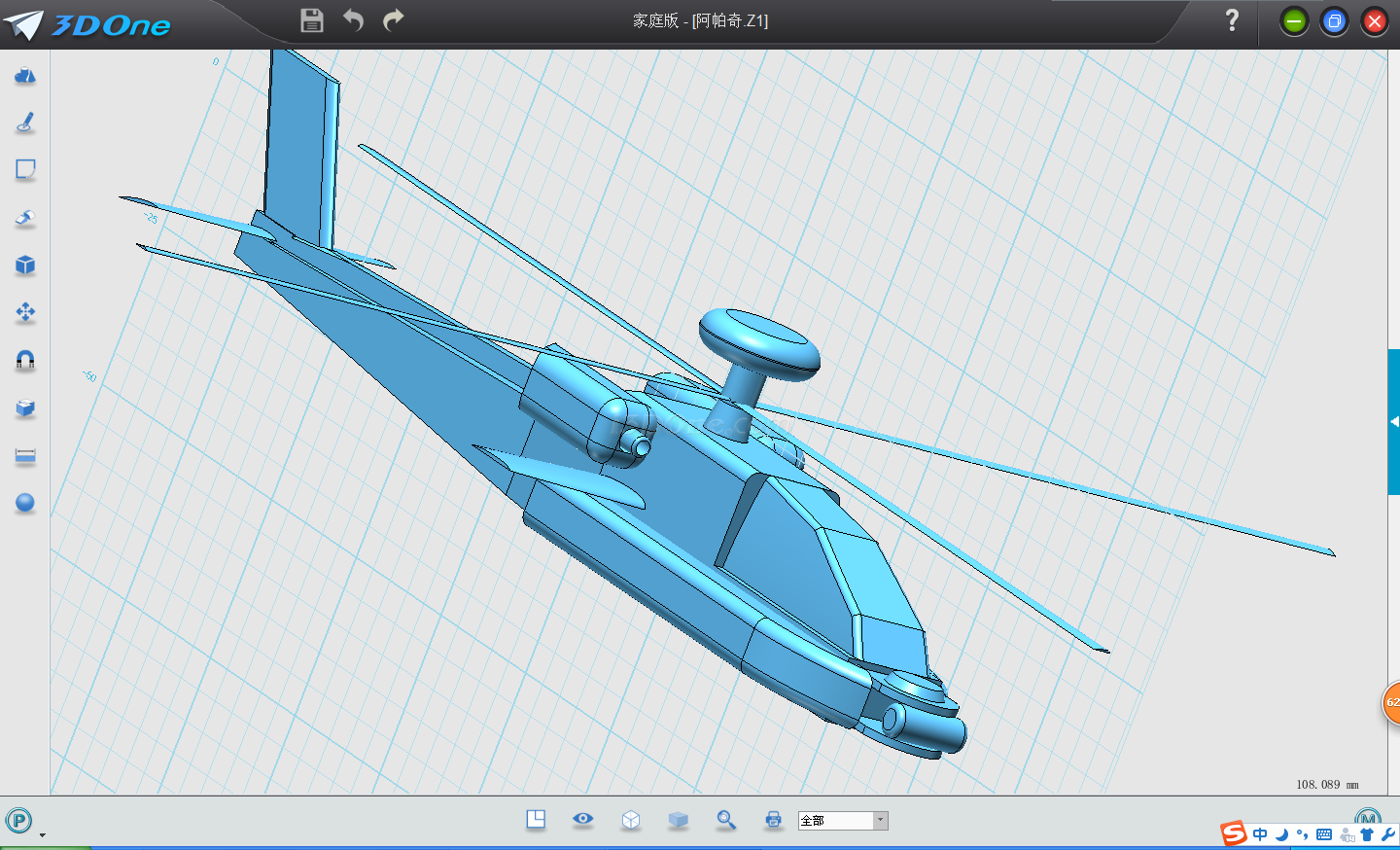

4.再建一个圆柱，，， ， ，然后用圆角修饰。。。。。。
5.在尾翼绘图案修饰。。。。。。

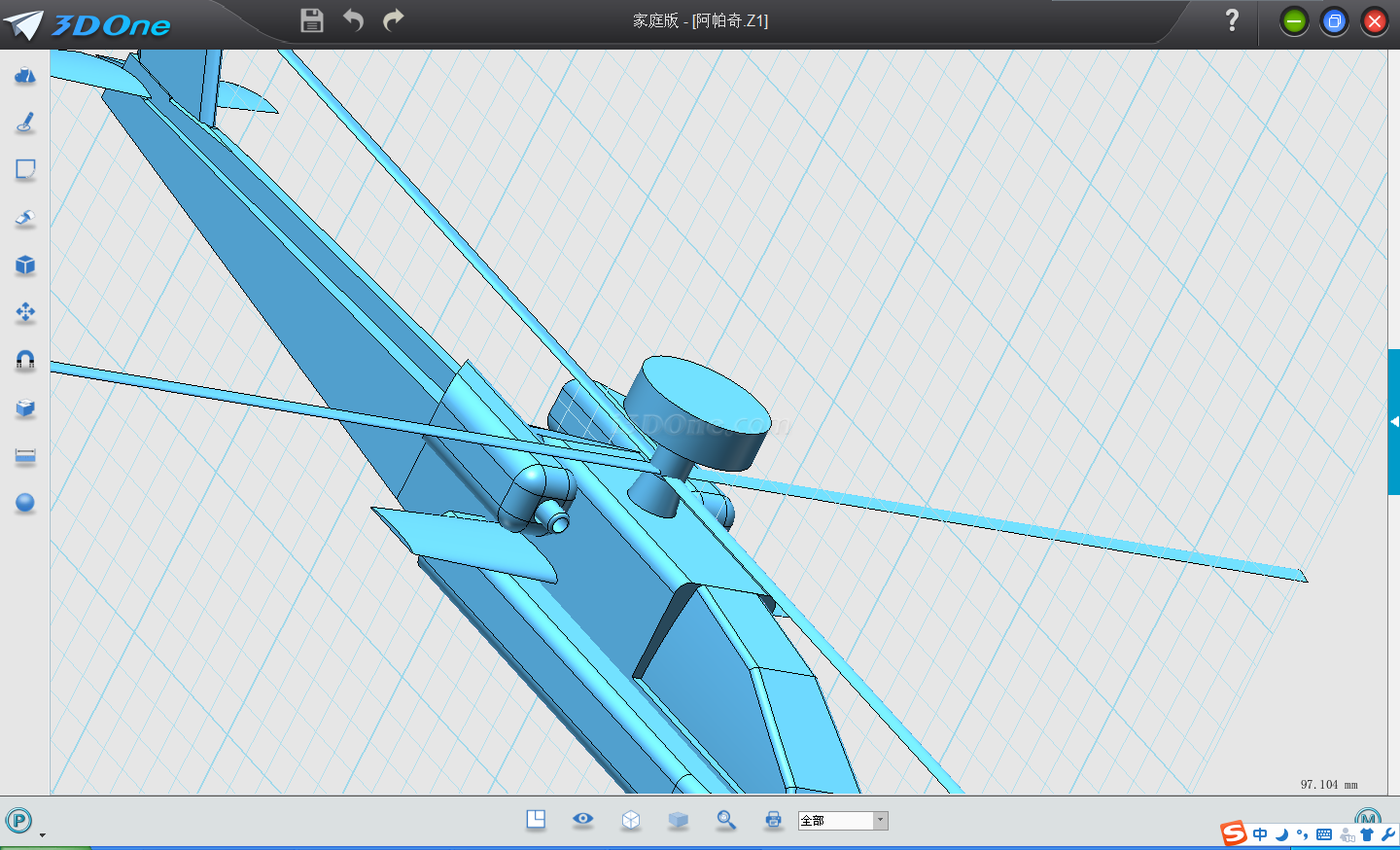

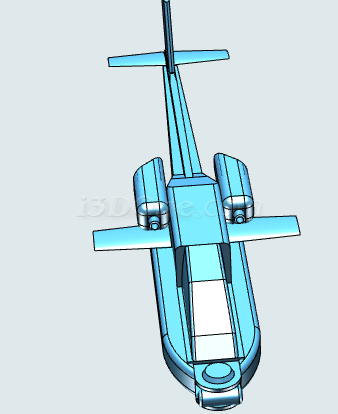

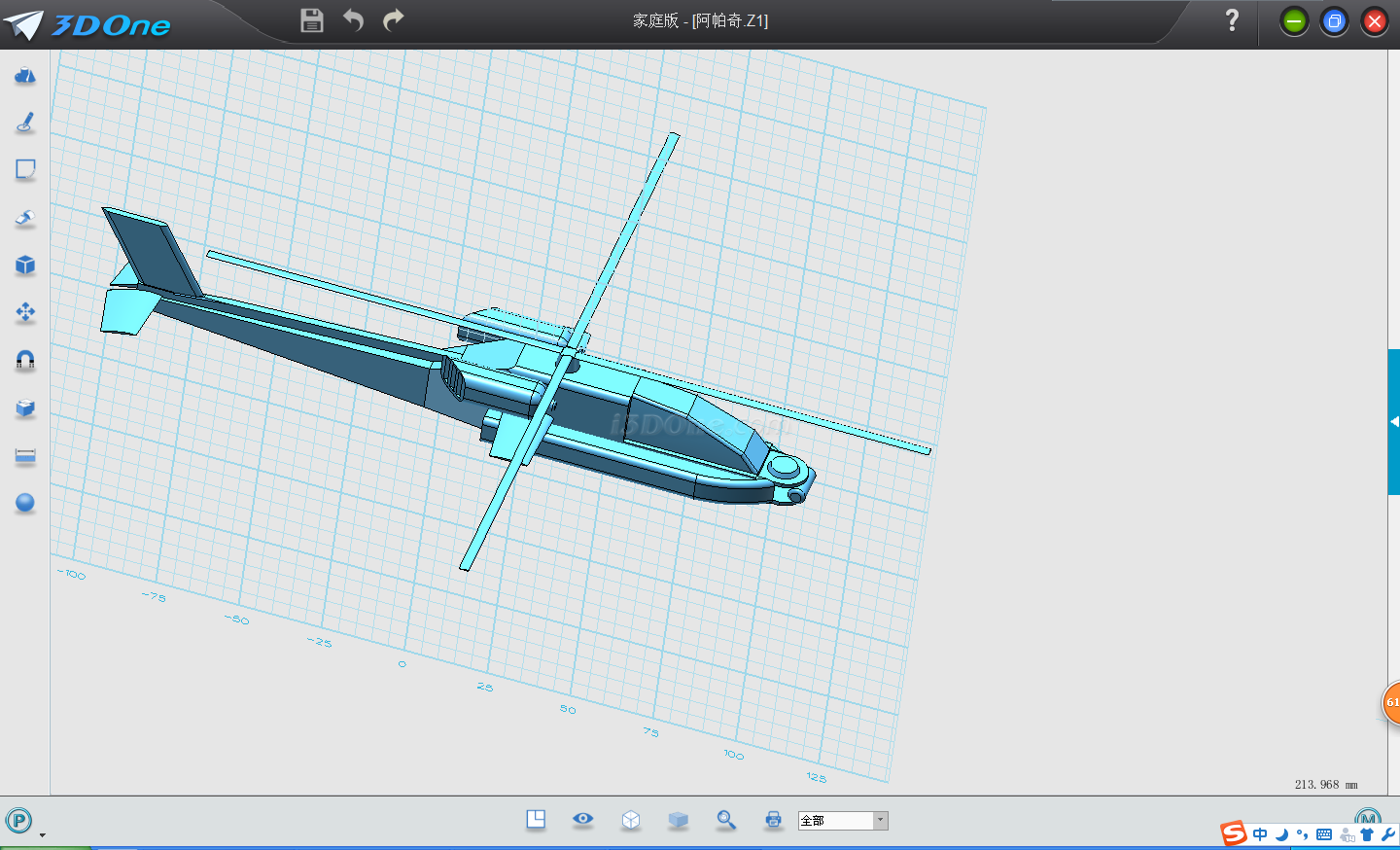

6.最后一步，，， ， ，点击材质渲染下令举行渲染。。。。。。40.png看到这里是不是以为建一个军事模子也不是很难呢。。。。。。着实只要开动想象力，，， ， ，没有什么是做不出来的，，， ， ，只有想的到，，， ， ，没有做不到！
想要审查作品的位置，，， ， ，可以点击：http://www.i3done.com/model/65152.html。。。。。。
