一样平常情形下，，，，，，，，有轴承的地方就要有支持点，，，，，，，，轴承的内支持点是轴，，，，，，，，外支持就是常说的轴承座。。。。。。。轴承座的结构较为重大，，，，，，，，但主体仍为方块结构，，，，，，，，以是在设计建模的历程中，，，，，，，，可以通过三维CAD设计软件的拉伸、拉伸切除、倒角等功效来完成整个轴承座的建模设计。。。。。。。

本次小编将向各人先容中望3D是怎样快速完成轴承座的建模设计的。。。。。。。如图1所示，，，，，，，，这是我们接下来即将举行的基本建模思绪。。。。。。。首先拉伸出模子主体，，，，，，，，然后通过“拉伸切除”和“倒角”等操作来完成模子的建设。。。。。。。别的，，，，，，，，在建设本实例草图的历程中也会用到镜像和阵列实体等功效。。。。。。。

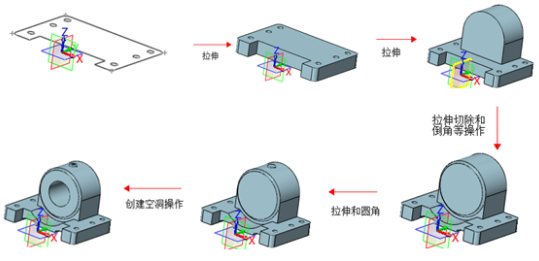

图1 绘制轴承座的主要流程

下面，，，，，，，，我们一起来看看详细的操作办法：

第一步：绘制草图并拉伸

1、新建一“零件”类型的文件后，，，，，，，，单击草图按钮，，，，，，，，选择XY平面，，，，，，，，进入草图绘制。。。。。。。

2、单击绘图按钮，，，，，，，，绘制如图2所示绘制中心线和线框。。。。。。。单击草图工具栏中圆角按钮，，，，，，，，在图3所示位置添加半径为10mm的圆角。。。。。。。


图2 绘制轴承座基本线框


图3 轴承座基础线框倒圆角

3、单击草图工具栏中圆按钮，，，，，，，，在与下部缺口水平线的位置绘制一个直径为12mm的圆，，，，，，，，在绘制好的圆的圆心竖直偏向，，，，，，，，且离顶部线17.5mm处绘制一个直径为12mm的圆。。。。。。。单击草图工具栏镜像按钮，，，，，，，，选择绘制好的圆，，，，，，，，再选择中心线为镜像线，，，，，，，，镜像出两个圆，，，，，，，，如图4所示。。。。。。。


图4 绘制镜像圆操作

4、单击草图工具栏中的阵列按钮，，，，，，，，选择上方两个圆为基体，，，，，，，，偏向向下，，，，，，，，数目为2个，，，，，，，，距离为40mm。。。。。。。如图5所示。。。。。。。


图5 执行阵列操作

5、退出草图，，，，，，，，点击造型工具栏拉伸按钮，，，，，，，，选择所绘制的草图拉伸一个厚度为30mm的实体，，，，，，，，如图6所示。。。。。。。


图6 基体拉伸效果

6、在实体底部平面绘制如图7a所示草图，，，，，，，，单击拉伸按钮，，，，，，，，拉伸出一个厚度为75mm的实体，，，，，，，，如图7b所示。。。。。。。


第二步：拉伸切除和圆角处置惩罚

1、单击草图按钮，，，，，，，，选择实体背面为平面，，，，，，，，选择预制草图中“槽”，，，，，，，，绘制如图8a所示两个槽（可先绘制出一个槽然后镜像出另外一个槽），，，，，，，，然后举行完全意会的拉伸切除操作，，，，，，，，如图8b所示。。。。。。。


2、在如图9所示的平面绘制一个直径为140mm的圆（以右侧实体圆弧为圆心），，，，，，，，并举行到指定面的拉伸切除操作。。。。。。。


图9 圆拉伸切除操作

3、在竖向拉伸体的两个面上划分绘制草图（与实体圆弧同圆心、同巨细的圆），，，，，，，，向两侧实验拉伸操作，，，，，，，，拉伸距离为5mm，，，，，，，，如图10a所示，，，，，，，，然后选择拉伸出的实体的边线，，，，，，，，执行倒角距离为5mm的“倒角”操作，，，，，，，，如图10b所示。。。。。。。


4、在实体底部平面绘制一个直径为18mm的圆，，，，，，，，并向上拉伸146mm，，，，，，，，建设实体，，，，，，，，再单击造型工具栏中圆角按钮，，，，，，，，设置圆角角度为1，，，，，，，，如图11所示。。。。。。。


图11 建设顶部“油孔”台体的操作

第三步：孔洞处置惩罚

1、在竖向实体绘制圆，，，，，，，，执行拉伸切除操作，，，，，，，，竖直圆的直径为63mm，，，，，，，，拉伸切除深度为完全贯串，，，，，，，，如图12所示。。。。。。。


图12 拉伸切除操作

2、单击造型工具栏孔按钮，，，，，，，，选择顶部凸台圆心同心，，，，，，，，绘制一个螺纹孔，，，，，，，，最终完成整个模子建设，，，，，，，，如图13所示。。。。。。。


图13 建设顶部油孔后完整模子

经由了上述的操作，，，，，，，，我们即可完成轴承座的快速建模操作。。。。。。。轴承座的型号凭证所搭配的轴承差别，，，，，，，，或者凭证企业的收录情形差别，，，，，，，，都会多种类、多样式的轴承，，，，，，，，通过中望3D的建模操作，，，，，，，，工程师即可快速地完成所需的轴承座的设计，，，，，，，，并把常用的型号通过中望3D举行归类入档整理，，，，，，，，利便后续的二次使用，，，，，，，，做到高效、专业。。。。。。。
