《复仇者同盟2：奥创纪元》是一部经典的科幻冒险影戏，，，，，，，，片中英雄之一的雷神托尔给各人留下了深刻的印象，，，，，，，，而造型奇异新奇的“雷神之锤”也让许多设计师津津乐道。。。。。。。。本次实例教程中，，，，，，，，小编将以 “雷神之锤”为例，，，，，，，，重点先容中望3D的适用拉伸下令，，，，，，，，并团结其它常用下令，，，，，，，，教各人怎样使用中望3D高效、快捷地完成建模设计。。。。。。。。


 图1 雷神之锤

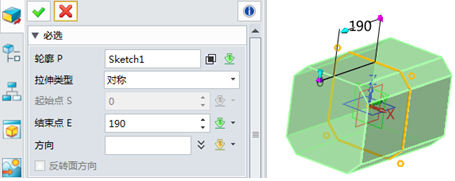

第一步：在XZ平面新建草图，，，，，，，，绘制如图2尺寸草图，，，，，，，，然后举行草图拉伸，，，，，，，，选择对称类型，，，，，，，，距离190mm，，，，，，，，效果如图3所示。。。。。。。。


 图2 草图


图3 锤子基体

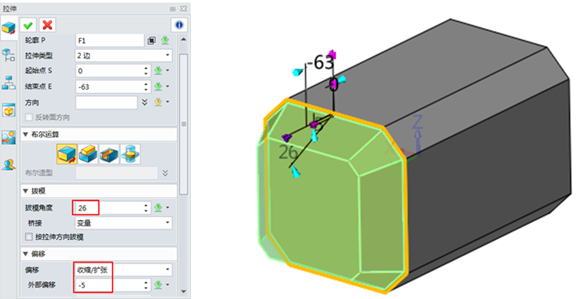

第二步：选择基体左边面为轮廓举行“拉伸”下令，，，，，，，，距离-63mm，，，，，，，，拔模26°，，，，，，，，外部偏移-5mm构建左翼基体，，，，，，，，如图4。。。。。。。。


 图4 拉伸

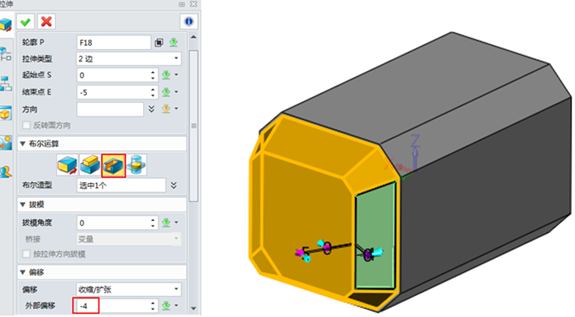

第三步：选择斜面为轮廓举行拉伸下令，，，，，，，，距离-5mm，，，，，，，，外部偏移-4mm，，，，，，，，举行布尔减运算构建凹槽，，，，，，，，在其它3个面重复以上办法天生同样效果凹槽，，，，，，，，如图5所示。。。。。。。。


图5 拉伸切除体

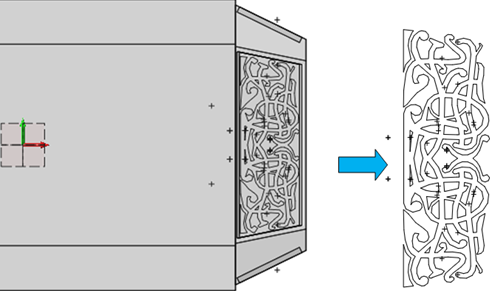

第四步：在YZ平面新建草图，，，，，，，，绘制花纹草图，，，，，，，，如图6所示。。。。。。。。


 图6 花纹草图绘制

第五步：完成草图举行拉伸下令，，，，，，，，启始点-80mm，，，，，，，，竣事点选择斜面，，，，，，，，如图7所示。。。。。。。。

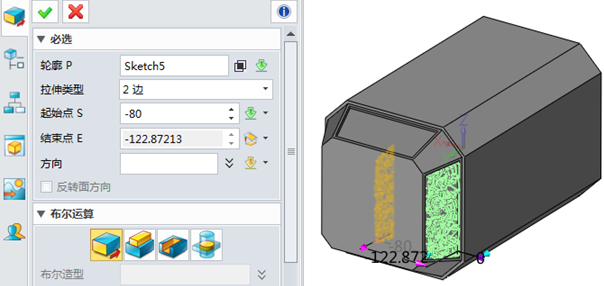

 图7 构建斜面花纹

第六步：运用“阵列几何体”下令，，，，，，，，圆形方法阵列天生其它三个面花纹，，，，，，，，如图8所示。。。。。。。。

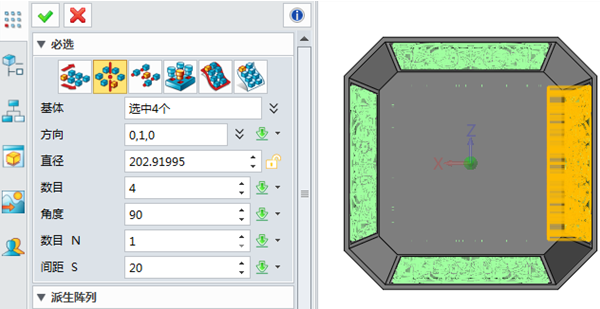

 图8 阵列花纹

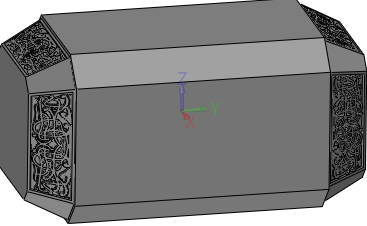

第七步：运用“镜像”下令，，，，，，，，选择XZ平面镜像天生完整基体，，，，，，，，如图9所示。。。。。。。。


图9 镜像实体

第八步：在YZ平面新建草图，，，，，，，，绘制如下图10所示尺寸，，，，，，，，运用拉伸下令切除基体，，，，，，，，构建2mm深槽，，，，，，，，如图11所示。。。。。。。。


图10草图

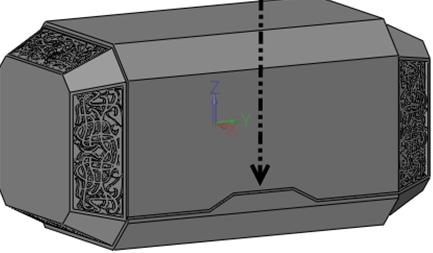

图11拉伸切除槽

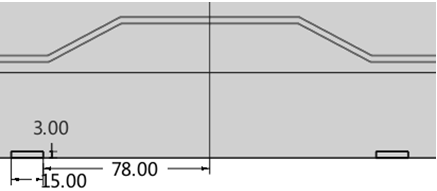

第九步：在YZ平面绘制草图，，，，，，，，尺寸如图12所示。。。。。。。。然后拉伸草图，，，，，，，，距离90mm，，，，，，，，布尔减运算切除基体底面构建2条槽，，，，，，，，如图13所示。。。。。。。。


图12 绘制草图


 图13底部草图与槽

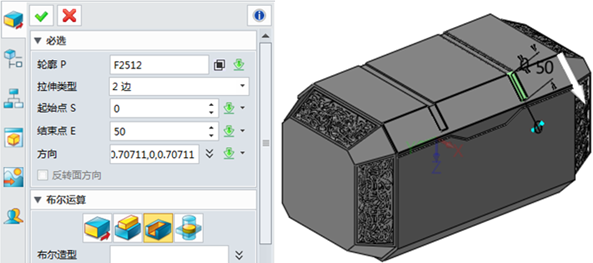

第十步：继续选择槽端面，，，，，，，，运用“拉伸”下令，，，，，，，，距离50mm，，，，，，，，构建斜面上的槽，，，，，，，，如图14所示。。。。。。。。


图14斜面槽构建

第十一步：构建圆柱体(R=65, H=10) 在基体顶面中心，，，，，，，，在XZ平面新建草图，，，，，，，，绘制尺寸如图15所示，，，，，，，，运用“旋转”下令构建如图16手柄。。。。。。。。

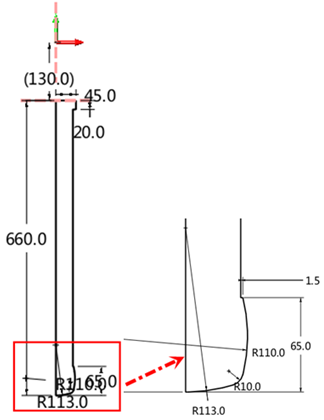

 图15 手柄草图尺寸

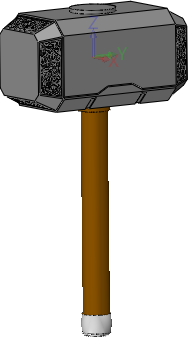

图16 手柄

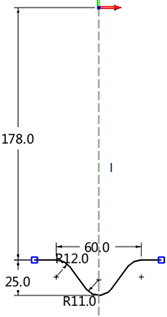

第十二步：在YZ平面绘制如图17草图, 运用“投影到面”下令，，，，，，，，把曲线投影到手柄面上，，，，，，，，如图18所示。。。。。。。。


 图17 草图

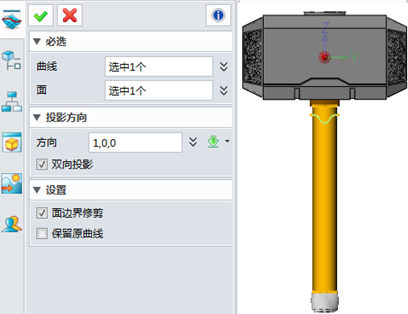

图18 投影曲线

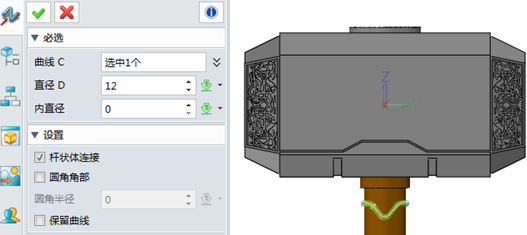

第十三步：运用“毗连”下令，，，，，，，，把手柄上曲线组合成一条, 然后运用“杆状扫掠”下令天生直径12圆杆，，，，，，，，如图19所示。。。。。。。。


 图19 圆杆

第十四步：沿Z轴偏向阵列圆杆, 然后布尔减运算切除手柄构建凹槽，，，，，，，，最后倒R=3.5mm角，，，，，，，，见下图。。。。。。。。

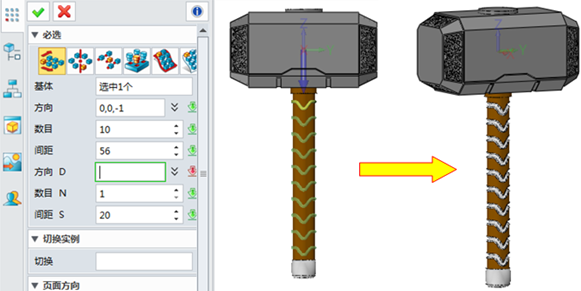

 图20 阵列和布尔减运算

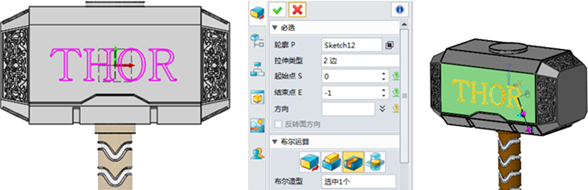

第十五步：运用 “预制文字”下令建设logo，，，，，，，，然后拉伸字体切除基体建设logo效果，，，，，，，，如图21所示。。。。。。。。


 图21 logo

第十六步：翻开内置 KeyShot 插件，，，，，，，，然后对产品举行渲染，，，，，，，，效果如图22所示。。。。。。。。

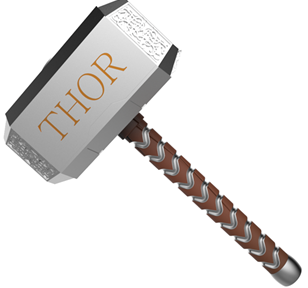

图22 渲染效果图

至此，，，，，，，，我们就完成“雷神之锤”的建模设计了。。。。。。。。在整个设计历程中，，，，，，，，我们通过中望3D的草图绘制、拉伸、旋转、圆柱体、阵列几何体、杆状扫掠、组合等常用下令就轻松地完成了整个产品的建模操作。。。。。。。。 本次实例中所运用的拉伸下令，，，，，，，，是产品设计历程中最常运用到的功效之一，，，，，，，，特殊是在建模设计方面起到了很是要害的作用，，，，，，，，因此，，，，，，，，掌握并无邪运用拉伸功效，，，，，，，，能够资助设计师提高设计效率，，，，，，，，抵达事半功 倍的效果。。。。。。。。
