通过圆柱折弯下令可以获得一款很是简约大气的笔筒，，，，，然后将筒身再处置惩罚一下，，，，，以水波纹理造型，，，，，使得平滑的平面增添高低的质感，，，，，不但增添摩擦利便于手上握住，，，，，还挺有一番新奇的感受。。。。。。。




视察发明


一、水波纹理是弧形凹进去的（可以通过放样解决）


二、水波错位（可以通过向上阵列移动解决）


三、圆形笔筒（可以通过圆柱折弯下令解决）


下面最先23411永利建模历程

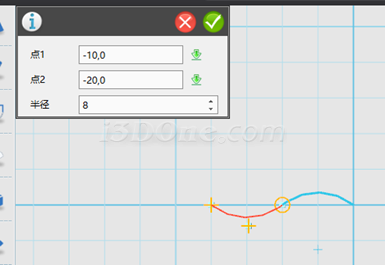

1.草图绘制两段弧线（为避免后面放样泛起反向面的情形，，，，，我们从右向左绘制弧线，，，，，从右向左属于逆时针偏向建模，，，，，许多软件以为逆时针为正），，，，，参数如图

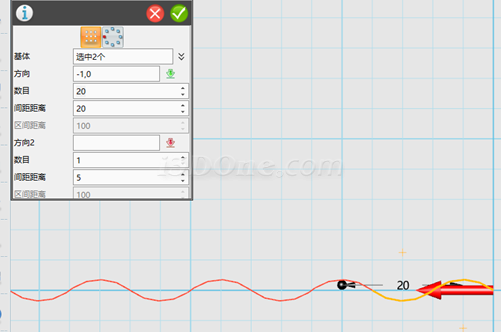

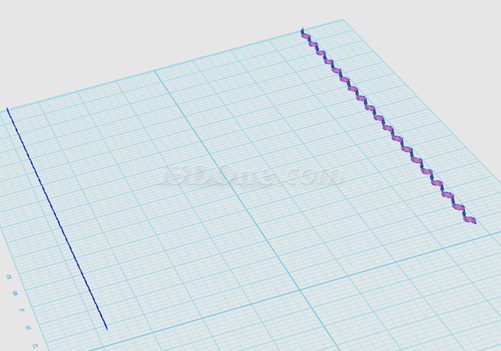

2.向左阵列20个,参数如图




3.退出草图模式，，，，，向上阵列1个

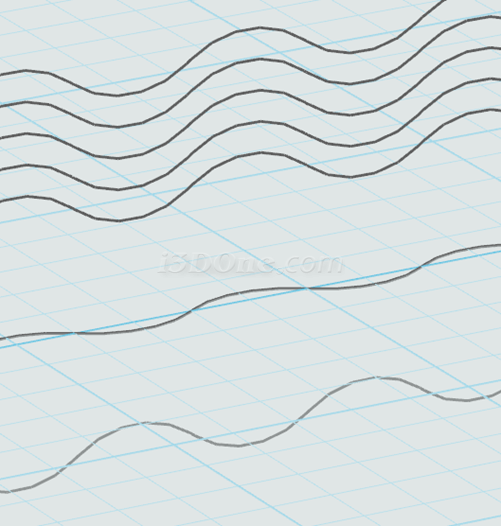

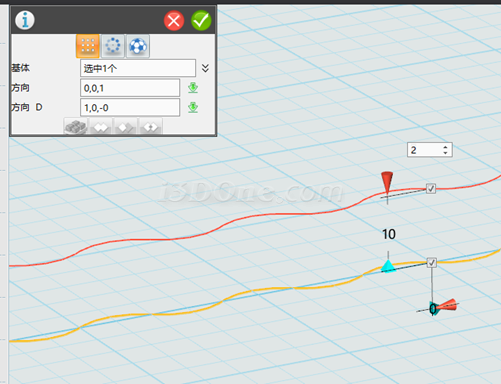

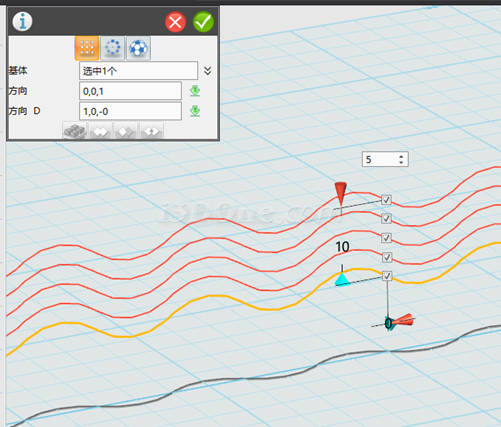

4.将复制的线绕X轴旋转90度，，，，，再将其向上阵列5个以备后用，，，，，如图




5.将原始线向下(0,0,-1)阵列1个，，，，，并绕X轴绕转-90度，，，，，如图

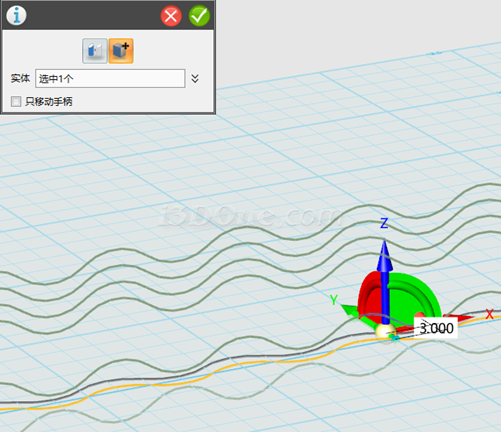

6.从下往上数，，，，，向上移动第1根线，，，，，距离-7，，，，，向下移动第三根线，，，，，距离-7，，，，，沿Y正偏向移动第二根线（即原始线），，，，，距离3，，，，，如图

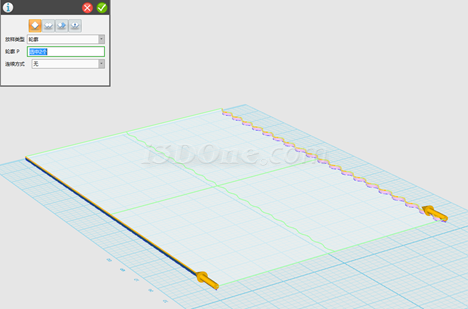

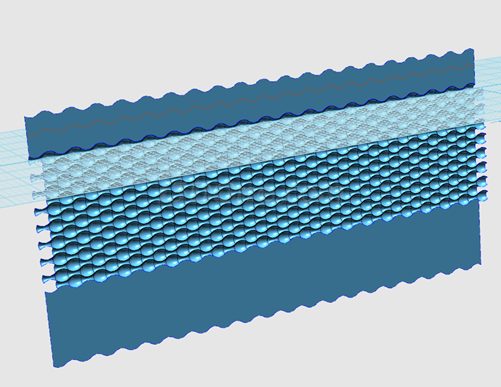

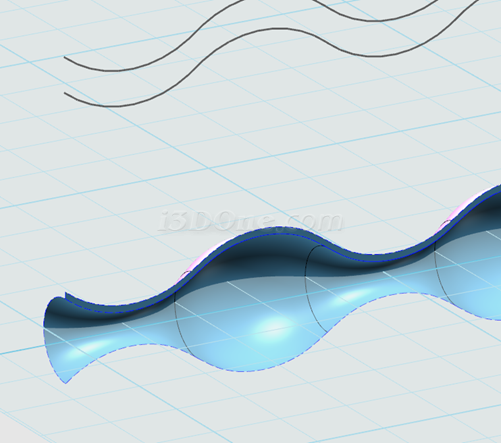

7.放样上述三根线，，，，，将第4根线上移2使得第4和第5根线距离为0.5，，，，，然后与第5根线放样，，，，，并移动至合位置，，，，，如图




8.向下(偏向为（0，，，，，0，，，，，-1）)阵列1个，，，，，并移至合适位置，，，，，如图




9.合并四物体，，，，，测得物体Z向距离为13，，，，，如图

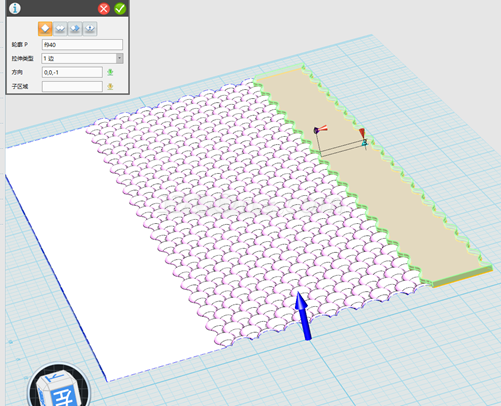

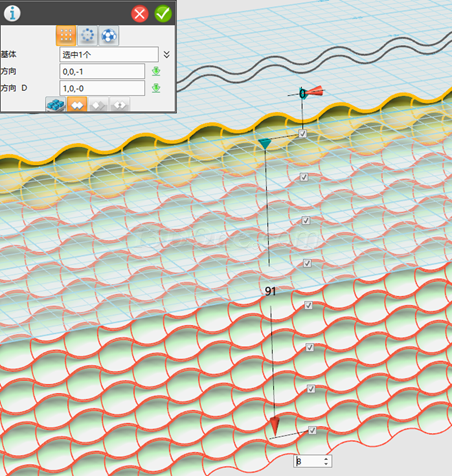

10.向下阵列8个，，，，，距离为13，，，，，偏向(0,0,-1)，，，，，距离91，，，，，数目8，，，，，点添加选中实体，，，，，参数如图




_ueditor_page_break_tag_

11.将上边向上拉伸30，，，，，偏向（0，，，，，0，，，，，1），，，，，将第2根辅助线向上拉伸60，，，，，并移至合适位置，，，，，如图




12.将多余的线删掉，，，，，合并所有物体，，，，，绕X轴旋转-90度，，，，，并移至（0，，，，，0）处，，，，，如图




13.草图绘制三根直线，，，，，注重左右的对称关系，，，，，如图

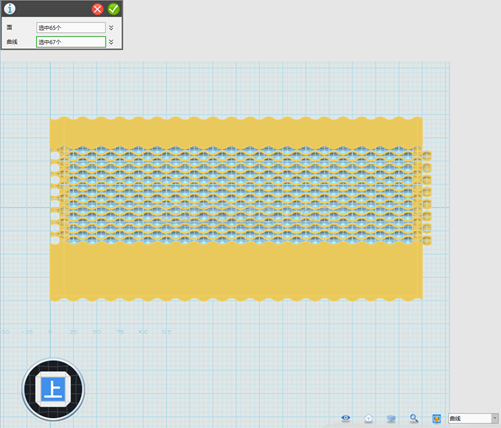

14.退出草图，，，，，向上移动辅助线，，，，，执行投影曲线下令（注重不需要大面积选择所有面），，，，，如图

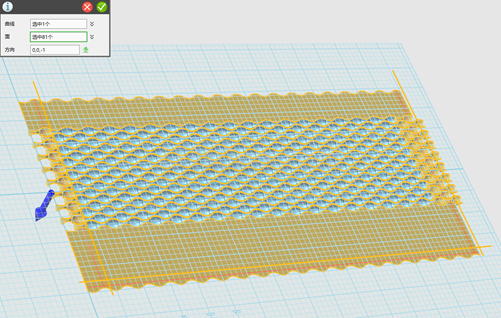

15.执行曲面支解下令，，，，，也不需要大面积选择面，，，，，选择曲线时可以将下端过滤器列表中选择曲线项，，，，，然后在视图中框选择所有，，，，，如图

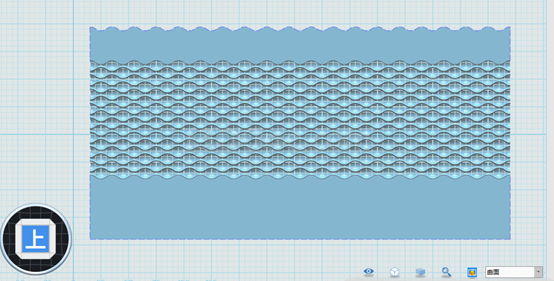

16.将过滤器列表设为曲面，，，，，框选删掉多余面，，，，，如图




17.物体有些厚，，，，，在Z轴向非匀称缩放0.5，，，，，在过滤器器列表边状态下将上下两条边沿（0，，，，，0，，，，，-1）偏向拉伸3，，，，，如图




18.视察发明上面拉伸的曲面反向了，，，，，没关系，，，，，将它删了，，，，，重新选择合适面举行拉伸3，，，，，如图

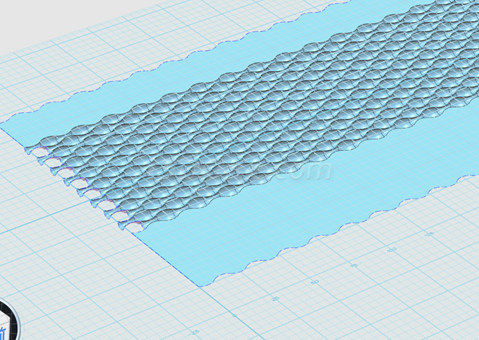

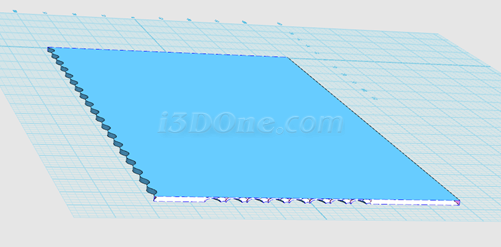

19.将水波纹物体隐藏，，，，，删除多余面，，，，，如图

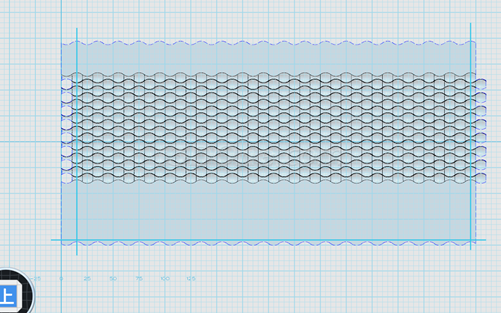

20.对两物体的上边放样，，，，，一连方法选择无，，，，，如图




21.如泛起放样后的面也反向，，，，，可对其抽壳5，，，，，将多余面删掉，，，，，显示所有物体，，，，，将它们所有合并成一个物体，，，，，如图

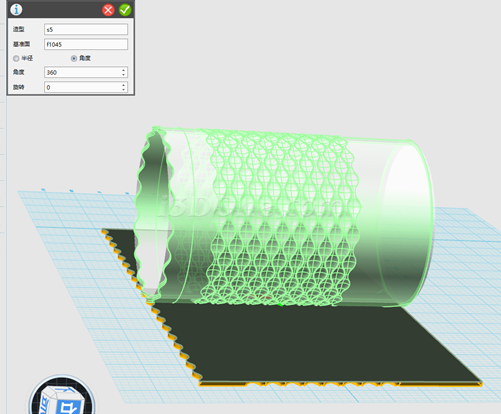

22.执行圆柱折弯下令，，，，，以模子底面作基准面，，，，，折弯角度360，，，，，若是效果不准确，，，，，可重新做一基准面举行圆柱折弯，，，，，如图：




_ueditor_page_break_tag_

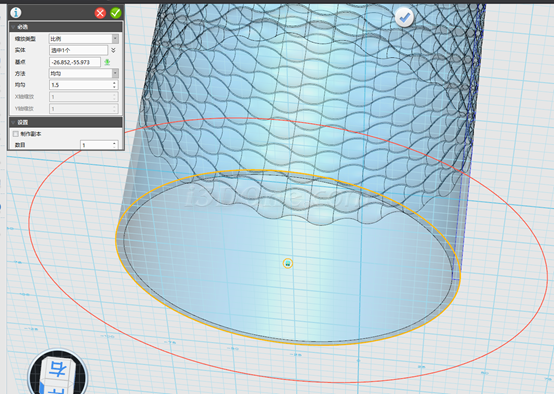

23.将物体绕X轴旋转-90度，，，，，使用底面作参考同何体，，，，，将底面外轮廓作为参考线，，，，，双击进入草图模式，，，，，缩放1.5




24.将参考线向下拉伸20，，，，，给它加一底座，，，，，合并，，，，，倒圆角，，，，，最终效果如下：

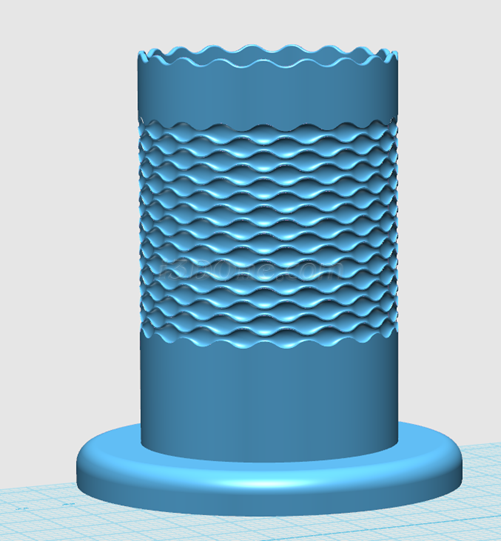

至此，，，，，水波纹理笔筒完成。。。。。。。乍一看，，，，，充满了设计感！同砚们，，，，，下手时刻又到啦！
