评价一个产品结构设计优劣最主要的标准之一，， ，，，就是看该产品能否顺遂的举行大批量投产，， ，，，而每一个结构件批量化投产，， ，，，都必需依托模具成型 。。。。。。产品等壁厚设计是模具成型最要害的因素之一，， ，，，虽然这个等壁厚并不是要完全一致，， ，，，在成型允许条件规模内，， ，，，是允许有一定差别保存的 。。。。。。为了确保设计出来的产品具有优异的结构，， ，，，对产品结构举行厚度检测就显得尤为主要 。。。。。。

在本篇文章中，， ，，，小编将向各人先容怎样在中望3D中举行厚度检测 。。。。。。

首先单击工具栏“盘问”� ？？？ ？？？？橹械摹昂穸绕饰觥惫π急辏�， ，，，系统将弹出“厚度剖析”设置对话框，， ，，，如图1所示 。。。。。。

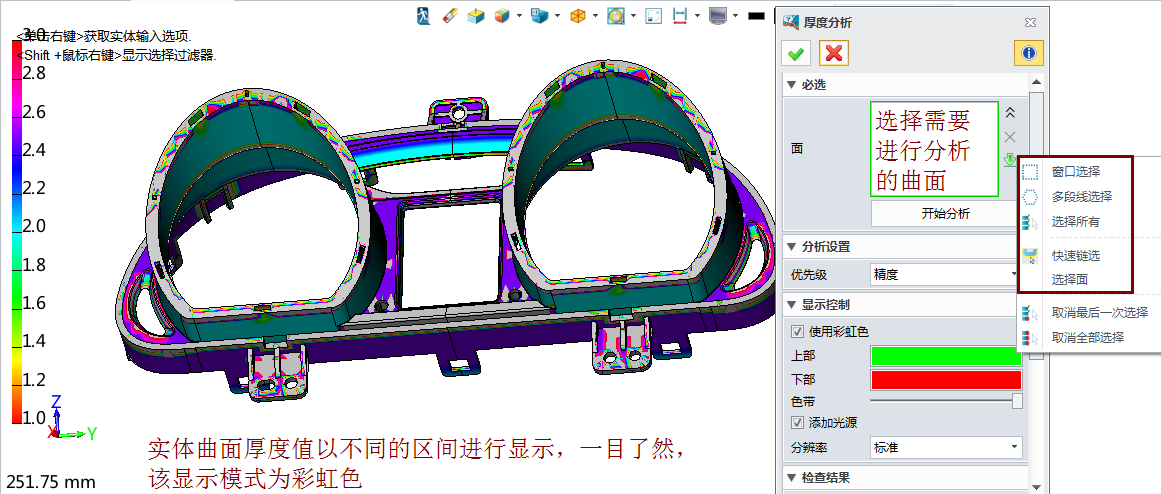

图1 厚度剖析设置界面

在这个设置历程中，， ，，，小编总结了一下几点注重事项供列位读者参考：

第一，， ，，，必选项中的“面”，， ，，，若是选择单个曲面，， ，，，那么系统就只剖析所选面的厚度，， ，，，可以用窗口选择所有或者局部曲面 。。。。。。

如图2所示，， ，，，在设置对话框中，， ，，，在必选项“面”中选择目的曲面，， ，，，即可获得部分曲面的剖析效果 。。。。。。

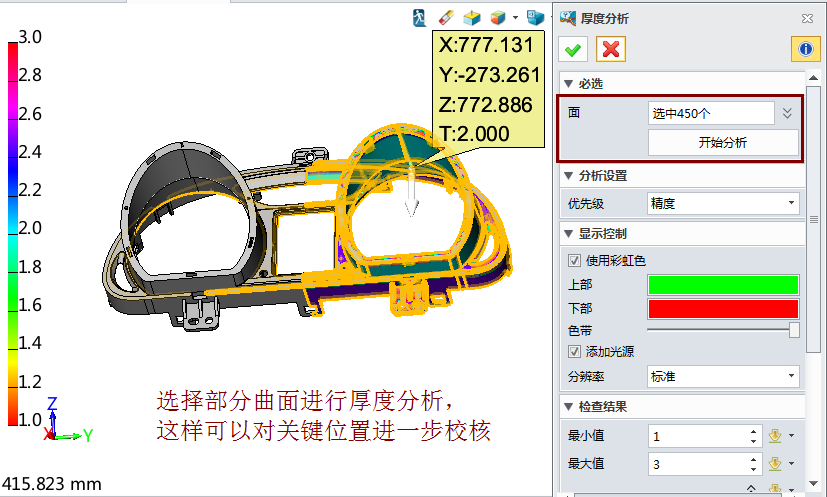

图2 部分曲面厚度剖析

若是该选项为空，， ，，，系统默认对所有曲面举行厚度剖析，， ，，，界说厚度最大值与最小值，， ，，，点击最先剖析即可 。。。。。。

第二，， ，，， 曲面厚度值将凭证设置的颜色区间举行划分 。。。。。。

第三，， ，，， 中望3D支持实时审查恣意坐标曲面的厚度值，， ，，，如图3所示 。。。。。。

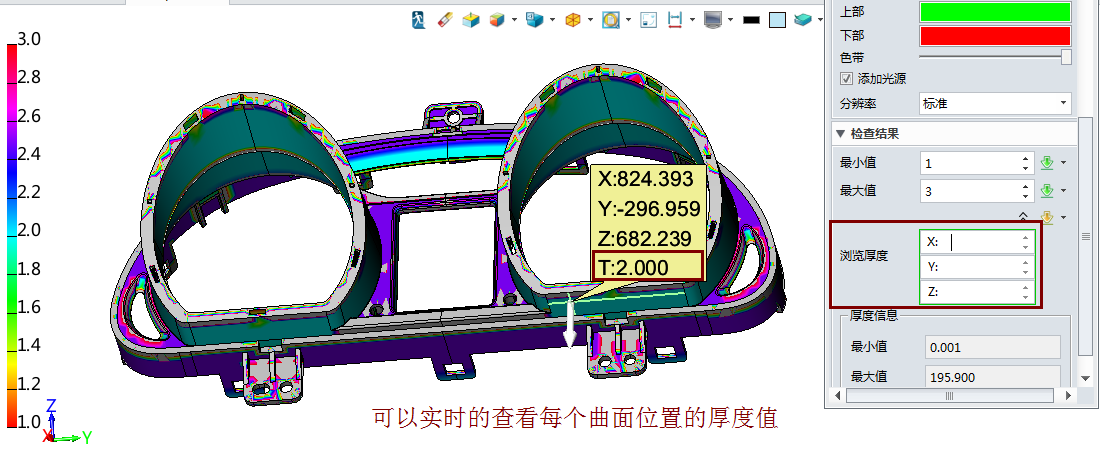

图3审查目的位置的厚度值

以上就是中望3D厚度剖析功效和操作的一些简朴先容 。。。。。。总的来说，， ，，，中望3D的厚度剖析在操作和效果展示层面，， ，，，是较量便捷、合理的：首先，， ，，，与其他软件相比，， ，，，在中望3D中差别区间的厚度一目了然，， ，，，设计师不需要通过切剖面来审查厚度值；；；；；别的，， ，，，中望3D只需要选择好剖析目的、设置好厚度最大最小值即可，， ，，，其剖析效果会以3D形态、差别颜色举行展示，， ，，，越发直观，， ，，，有利于设计师快速定位问题点并加以修改，， ，，，确保产品设计高质量 。。。。。。
