随着市场竞争的日趋强烈，，，， ，，，，模具企业对模具加工工艺手艺的要求更高，，，， ，，，，模具异形流道的加工就是其中之一，，，， ，，，，由于其加工重大，，，， ，，，，因此，，，， ，，，，需要有高效、专业的CAM编程软件才华确保加工的品质和效率。。。 。。。中望3D是集产品造型设计、模具设计、2-5轴加工于一体的专业CAD/CAM一体化软件，，，， ，，，，能资助模具企业高效应对种种新挑战。。。 。。。本文将团结一个实例，，，， ，，，，向各人先容中望3D在模具异形流道的加工要领——驱动线切削。。。 。。。

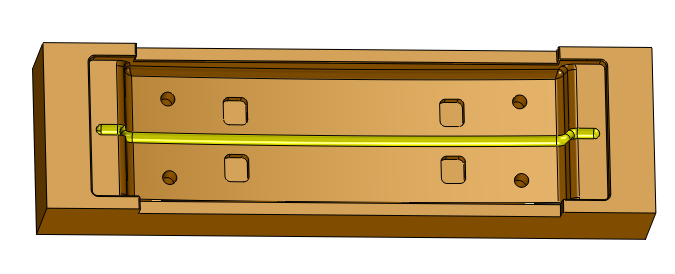

下图1即是我们本次的例子图示，，，， ，，，，下面我们看看详细的办法：


图1 案例图示

第一步：提取驱动线

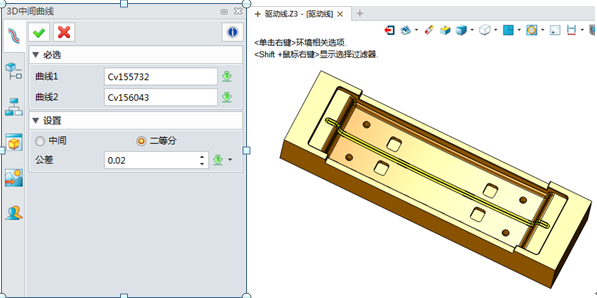

点击“界线曲线”提取流道的界线（图2），，，， ，，，，再使用“3D中心曲线”盘算出流道的中心线，，，， ，，，，也就是驱动线（图3）。。。 。。。


图2 提取流道界线


图3 盘算出驱动线

第二步：使用驱动线切削加工流道

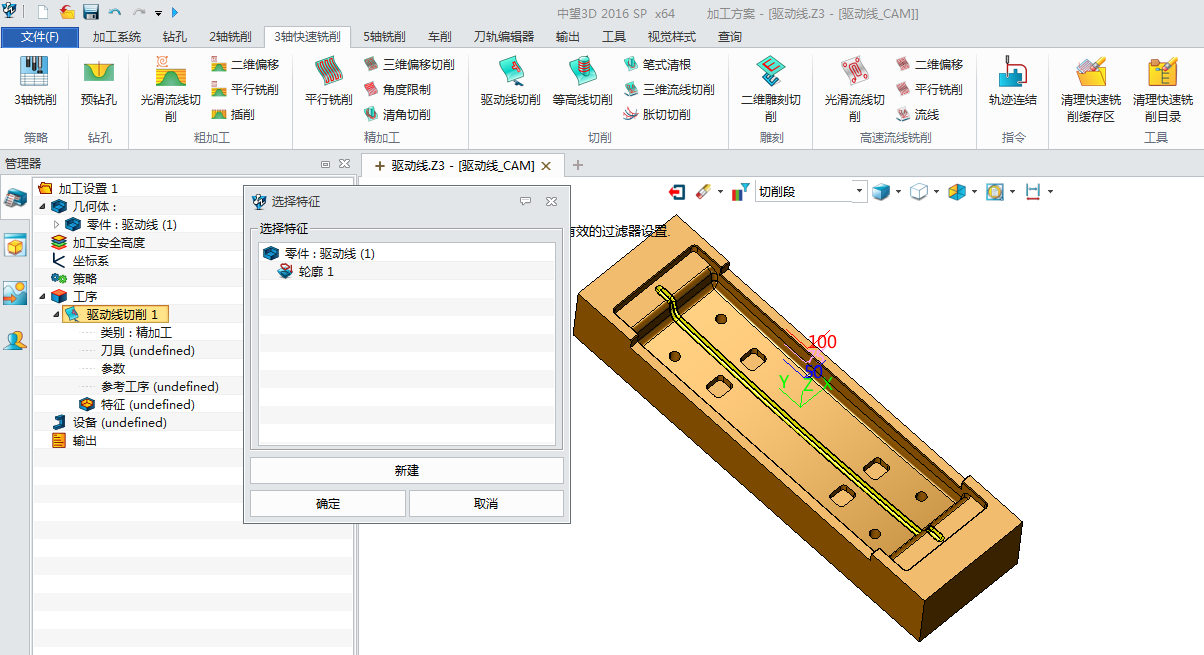

进入加工计划，，，， ，，，，点击“驱动线切削”，，，， ，，，，选择适才盘算出的驱动线为轮廓（图4）。。。 。。。


图4 选择驱动线

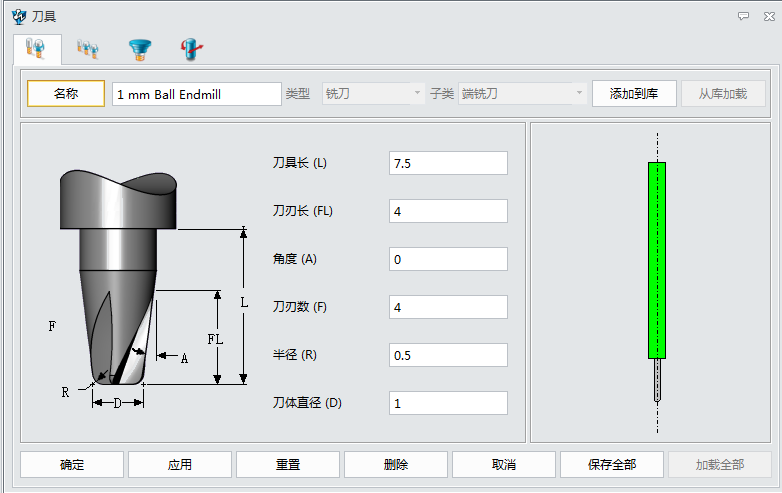

再选择加工刀具R1（图5），，，， ，，，，其它使用默认参数。。。 。。。


图5 选择刀具

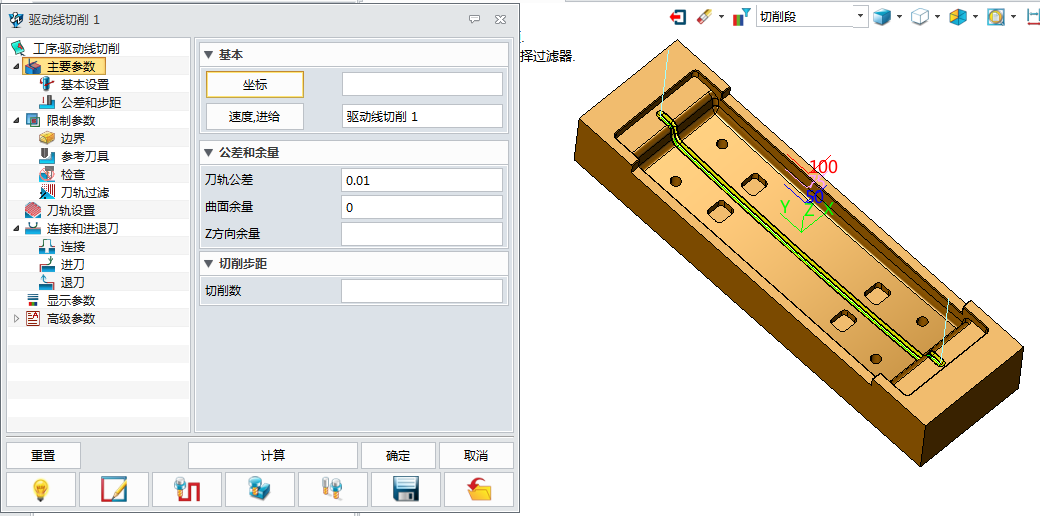

点击盘算刀轨获得刀轨（图6）。。。 。。。


图6 盘算刀轨

通过以上两步操作，，，， ，，，，我们就可以轻松完成模具异形流道的CAM事情,再天生G代码输入到加工中心，，，， ，，，，即可完成模具异形流道的加工，，，， ，，，，很是高效便捷。。。 。。。
