前两篇的教程文章中，，，，，，，，我们已经学习了办公椅下部（椅脚、支持部件）的设计操作，，，，，，，，在本篇中，，，，，，，，我们将完成上部，，，，，，，，即椅背和扶手的设计。。。。。。下面，，，，，，，，我们最先举行详细的操作先容：

第一步：椅框设计

1、装配

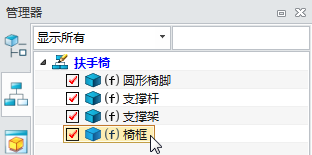

使用装配页面下的插入下令，，，，，，，，插入椅框零件，，，，，，，，位置是0坐标，，，，，，，，并且牢靠组件。。。。。。然后审查扶手椅装配树（图1），，，，，，，，双击举行编辑。。。。。。


图1 装配树

2、路径

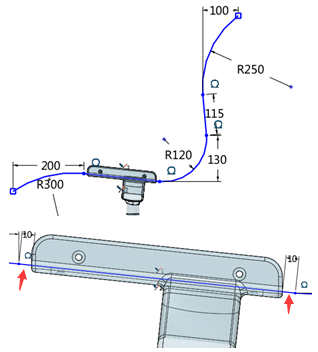

在YZ事情平面上绘制草图，，，，，，，，注重直线段两头要各出面10mm，，，，，，，，如图2所示。。。。。。


图2 绘制草图

对称拉伸300mm，，，，，，，，如图3所示。。。。。。


图3 拉伸

若是曲面的面反了，，，，，，，，使用反转曲面偏向举行反向，，，，，，，，或是重新界说拉伸下令，，，，，，，，勾选上复选上反转面偏向选框。。。。。。

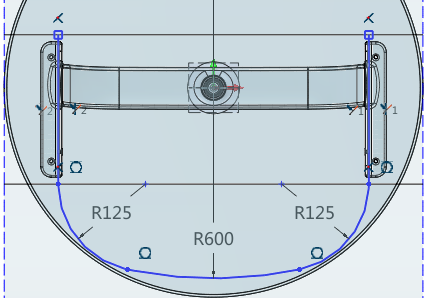

在XY事情平面上绘制如图4草图。。。。。。


图4 草图绘制

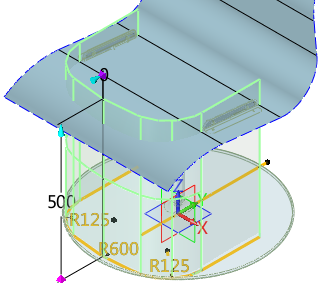

拉伸草图，，，，，，，，和上个曲面可相交即可，，，，，，，，如图5所示。。。。。。


图5 拉伸草图

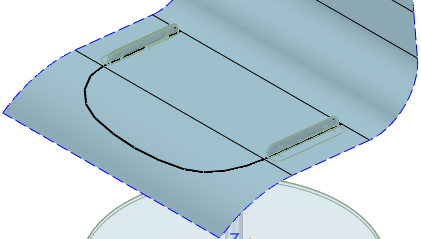

使用“相交曲线”，，，，，，，，提取两曲面相交处的交线，，，，，，，，隐藏不需要的面，，，，，，，，如图6所示。。。。。。


图6 提取交线

在XZ事情平面上绘制如图7草图。。。。。。


图7 草图绘制

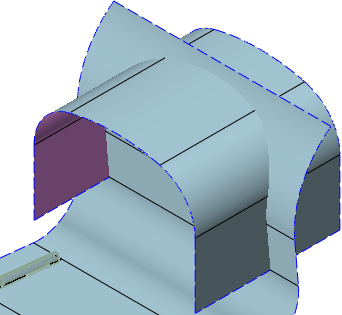

对图7的草图举行拉伸，，，，，，，，获得图8效果。。。。。。


图8 拉伸效果

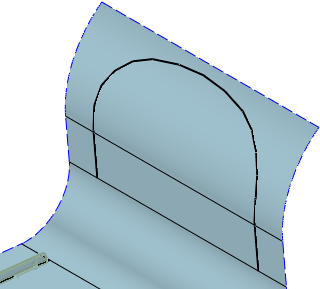

使用“相交曲线”，，，，，，，，提取两曲面相交处的交线，，，，，，，，隐藏不需要的面，，，，，，，，如图9所示。。。。。。


图9 提取交线

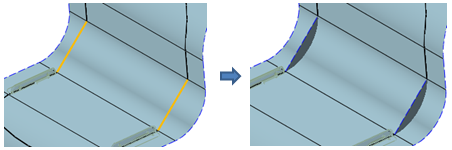

使用“直线”下令，，，，，，，，绘制下图两直线，，，，，，，，并对两直线举行拉伸，，，，，，，，获得图10效果。。。。。。


图10 绘制直线并拉伸

使用“相交曲线”，，，，，，，，提取两曲面相交处的交线，，，，，，，，隐藏以是不需要的辅助面，，，，，，，，如图11。。。。。。


图11 提取交线

3、轮廓

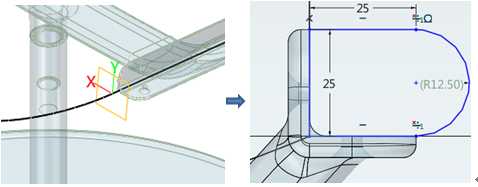

建设一个新的事情平面，，，，，，，，在事情平面上绘制草图，，，，，，，，退出后隐藏辅助事情平面，，，，，，，，如图12所示。。。。。。


图12 绘制草图

4、扫掠

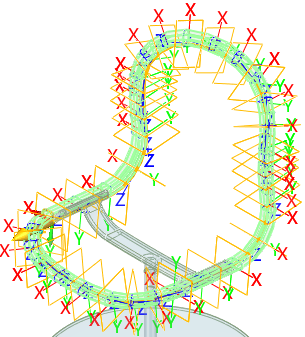

使用“扫掠”，，，，，，，，使用前面绘制的轮廓，，，，，，，，路径处使用“曲线列表”，，，，，，，，天生椅框实体，，，，，，，，如图13所示。。。。。。


图13 椅框实体

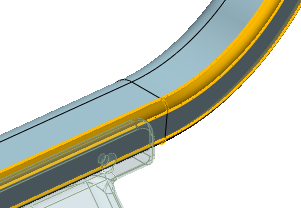

对双方缘举行5mm的倒圆角，，，，，，，，如图14所示，，，，，，，，然后使用“抽壳”下令，，，，，，，，厚度为-2mm，，，，，，，，对椅框举行抽壳操作，，，，，，，，完成退却出零件。。。。。。


图14 倒圆角

第二步：网布设计

1、装配

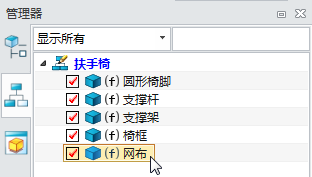

使用装配页面下的插入下令，，，，，，，，插入网布零件，，，，，，，，位置是0坐标，，，，，，，，并且牢靠组件，，，，，，，，然后审查扶手椅装配树（图15），，，，，，，，双击举行编辑。。。。。。


图15 装配树

2、网布

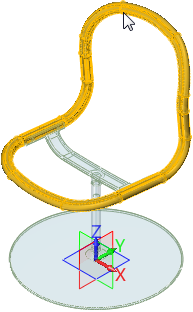

使用装配页面下的插入下令，，，，，，，，插入椅框零件，，，，，，，，位置是0坐标，，，，，，，，并且牢靠组件，，，，，，，，使用“合并”下令，，，，，，，，把椅框几何工具合并到网布零件中，，，，，，，，如图16所示。。。。。。


图16 合并

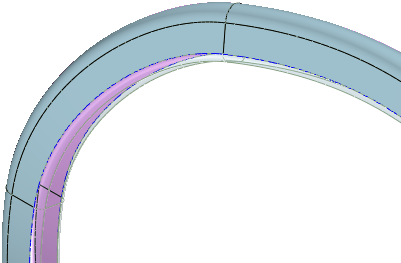

删除实体工具内部的曲面，，，，，，，，包括圆角面，，，，，，，，形成网布的边沿曲面，，，，，，，，如图17所示。。。。。。


图17 删除曲面

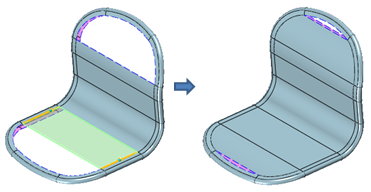

使用曲面页面下的“直纹曲面”下令，，，，，，，，把网布前后两面的面补起来，，，，，，，，完成后效果如图18所示。。。。。。


图18 网布补面效果

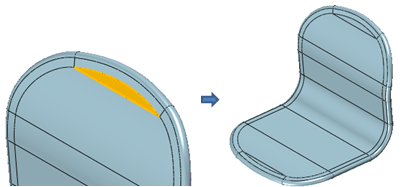

使用“N边曲面”下令完成剩下的4个面，，，，，，，，完成网布设计，，，，，，，，如图19所示，，，，，，，，然退却出零件。。。。。。


图19 完成网布设计

第三步：扶手设计

1、装配

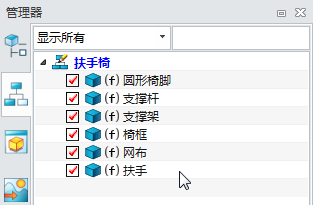

使用装配页面下的插入下令，，，，，，，，插入扶手零件，，，，，，，，位置是0坐标，，，，，，，，并且牢靠组件，，，，，，，，然后审查扶手椅装配树（图20），，，，，，，，双击举行编辑。。。。。。


图20 装配树

2、路径

沿YZ事情平面偏移280mm，，，，，，，，建设一个新的事情平面，，，，，，，，如图21所示。。。。。。


图21 建设事情平面

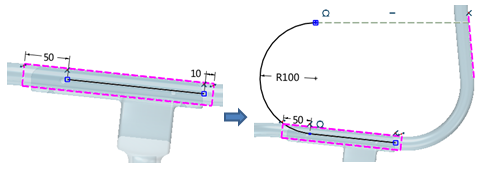

在上步事情平面上绘制草图，，，，，，，，先使用∥拷寮几何体”下令提取参考线，，，，，，，，在参考线的中心，，，，，，，，再绘制一段直线，，，，，，，，如图22所示。。。。。。


图22 草图绘制

沿XY事情平面为基准偏移到目的点，，，，，，，，建设一个新的事情平面，，，，，，，，如图23所示。。。。。。


图23 建设事情平面

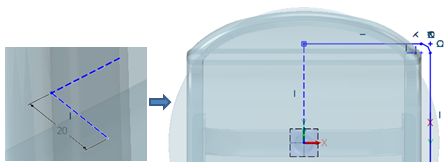

在上步事情平面上绘制草图，，，，，，，，使用∥拷寮几何体”下令提取参考线，，，，，，，，绘制完毕后的草图如图24所示。。。。。。


图24 草图绘制

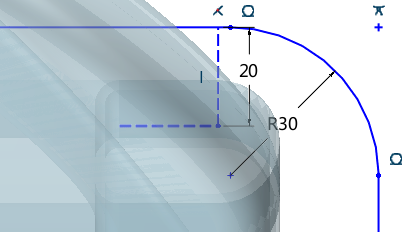

其中，，，，，，，，倒圆角和水平线尺寸如下图25所示。。。。。。


图25 倒圆角和水平线尺寸效果

3、轮廓

建设一个新的事情平面，，，，，，，，并绘制如图26草图。。。。。。


图26 草图绘制

4、扶手

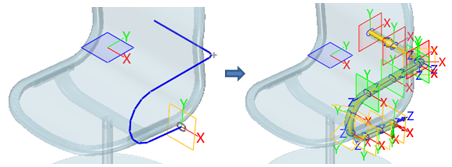

插入“曲线列表”，，，，，，，，把前面两个草图毗连起来，，，，，，，，再使用“扫掠”下令，，，，，，，，使用前面绘制的轮廓和曲线列表路径，，，，，，，，如图27所示。。。。。。

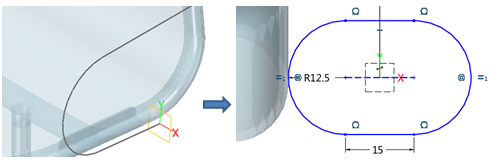

图27 毗连草图并举行扫掠

倒圆角10mm，，，，，，，，如图28所示。。。。。。


图28 倒圆角

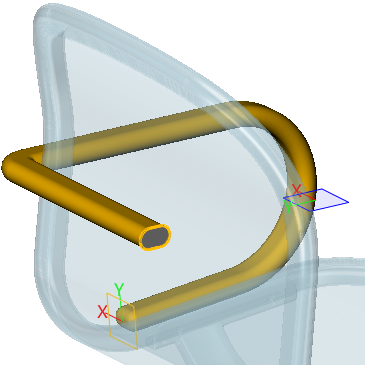

使用“抽壳”下令，，，，，，，，壁厚为-2mm，，，，，，，，下图29端面为启齿面。。。。。。


图29 抽壳

使用镜像下令，，，，，，，，把一半的扶手举行镜像到另外一侧，，，，，，，，隐藏不需要的事情平面、曲线和曲线列表，，，，，，，，如图30所示，，，，，，，，然退却出零件。。。。。。


图30 镜像扶手

第四步：颜色设置

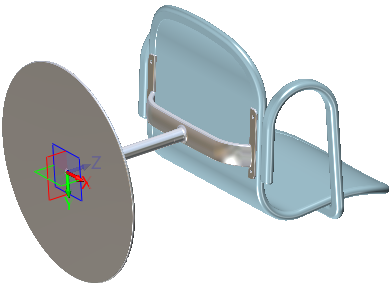

图31是缺省颜色，，，，，，，，然后对对椅脚、支持杆和支持架设置“铬”纹理设置。。。。。。


图31铬纹理设置

椅框、扶手和网布设置为玄色，，，，，，，，其中网布透明度为60%，，，，，，，，如图32所示。。。。。。


图32 椅框、扶手、网布设置

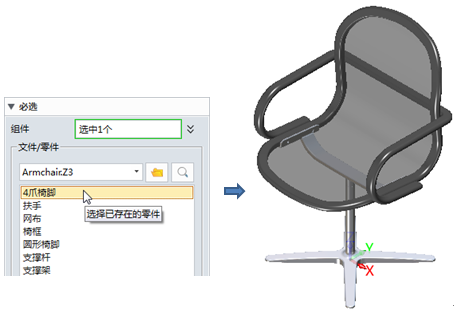

替换椅脚，，，，，，，，并设置4爪椅脚为“铬”纹理，，，，，，，，如图33所示。。。。。。


图33 替换椅脚

到此，，，，，，，，办公椅的设计就完成了。。。。。。整个办公椅的设计，，，，，，，，使用到了不少常用的曲线和曲面等建模功效，，，，，，，，通过本实例的学习，，，，，，，，信托各人都能很好地掌握这些功效的操作，，，，，，，，并运用到其他产品的建模设计当中，，，，，，，，设计出更多适用、雅观的产品。。。。。。
