众所周知，， ，，，钣金是五金结构件的主要产品之一，， ，，，而随着现在产品结结构型、零件造型的多样化和重大化演变，， ，，，对钣金的设计也要求越来越高。。。 。。。。如图1所示，， ，，，关于这种造型复制，， ，，，被付与一定功效性的钣金件，， ，，，则需要有专业的三维CAD设计软件支持才华精准、便捷的完成其设计事情。。。 。。。。

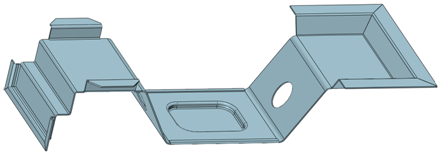

图1 钣金件

中望3D新推出2017版，， ，，，对钣金� ？？ ？？？？？ ？榈墓πЬ傩辛酥苋纳端⑿�，， ，，，是设计师完成种种钣金设计操作的高效利器，， ，，，下面我们通过完成图1这个钣金件的设计，， ，，，一起来体验下中望3D2017版的钣金� ？？ ？？？？？ ？楣πО桑�

第一步：建设钣金件基体。。。 。。。。

绘制下图2所示的草图，， ，，，并参图2添加尺寸和约束。。。 。。。。

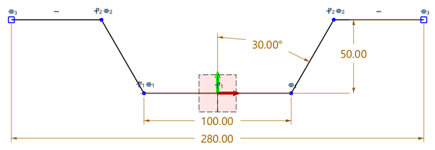

图2 草图

使用“拉伸凸缘”功效，， ，，，建设钣金件基体，， ，，，相关设置可参考图3。。。 。。。。

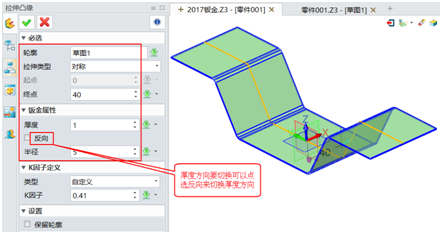

图3 拉伸凸缘

第二步：如图4所示建设基准面，， ，，，并在此基准面上插入草图，， ，，，通过使用“扫掠凸缘”一步扫出恣意形状截面凸缘。。。 。。。。

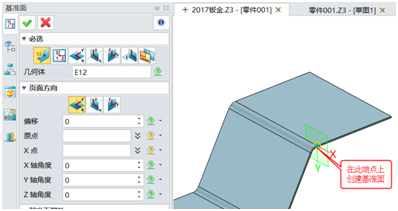

图4 建设基准面

绘制截面草图，， ，，，形状可以凭证现实要求调解，， ，，，本文则以下图5的形状为示例。。。 。。。。

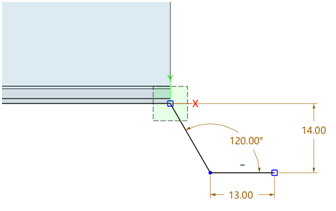

图5 绘制截面草图

举行“扫掠凸缘”操作时，， ，，，注重勾选斜接角，， ，，，直接建设斜接效果，， ，，，如图6所示。。。 。。。。

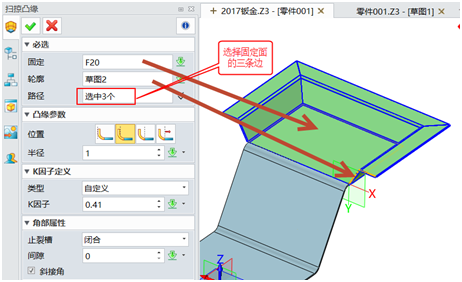

图6 扫掠凸缘

第三步：建设全凸缘，， ，，，若是凸缘偏向差池可以通过“反转凸缘”功效切换偏向，， ，，，如图7所示。。。 。。。。

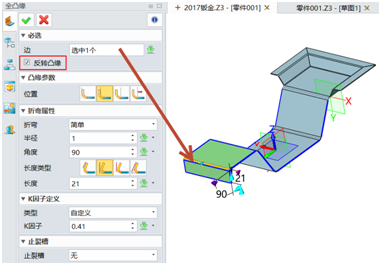

图7 建设全凸缘

第四步：建设S折弯，， ，，，如图8所示。。。 。。。。S折弯同样支持切换折弯偏向，， ，，，同样点选“反转凸缘”就可以实现切换偏向。。。 。。。。

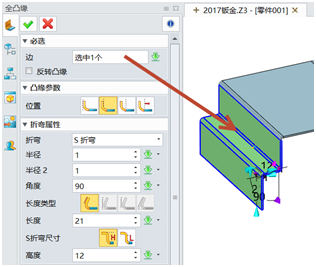

图8 建设S折弯

第五步：建设局部凸缘，， ，，，分两次完成双方局部凸缘建设，， ，，，如图9、图10所示。。。 。。。。

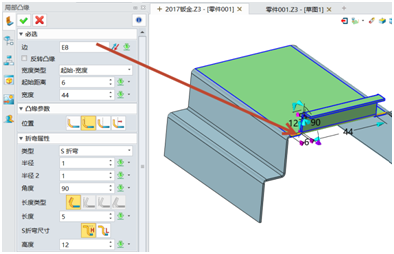

图9 建设局部凸缘


图10 双方局部凸缘建设效果

第六步：建设三边全凸缘（图12）。。。 。。。。建设时，， ，，，注重角下属性可如下图11所示举行选择，， ，，，这样可以直接把双方之间斜切处置惩罚。。。 。。。。


图11 角下属性

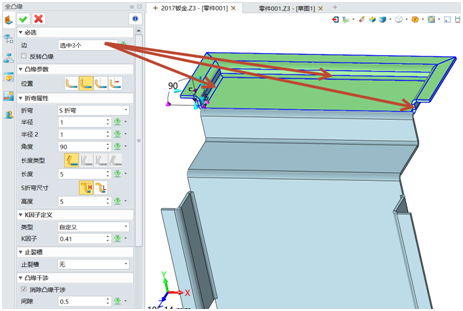

图12 建设三边全凸缘

第七步：对两局部凸缘举行倒角（图13），， ，，，并延伸凸缘长度，， ，，，这个延伸凸缘功效还支持导入第三方名堂后延伸长度操作。。。 。。。。

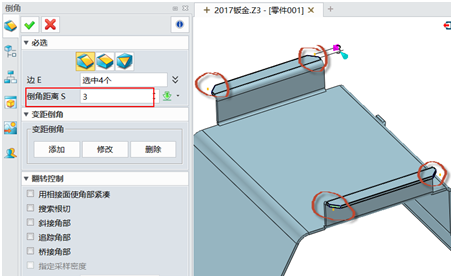

图13 倒角

如图14所示，， ，，，这是延伸后的效果。。。 。。。。

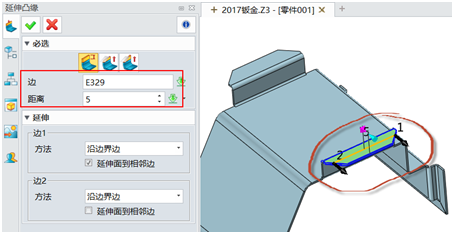

图14 延伸凸缘

第八步：建设如图15草图，， ，，，并建设“法向除料”（图16）操作。。。 。。。。


图15 草图

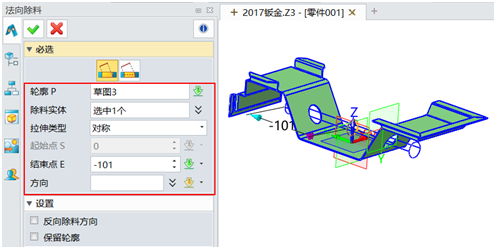

图16 法向除料

法向除料，， ，，，此功效的利益是裁剪轮廓投影到钣金外貌，， ，，，并使用获得的投影区域，， ，，，笔直于钣金外貌裁剪钣金实体，， ，，，犹如钣金实体自己是展平后举行的裁剪。。。 。。。。 第九步：建设凹陷草图（图17），， ，，，并建设凹陷效果（图18）。。。 。。。。

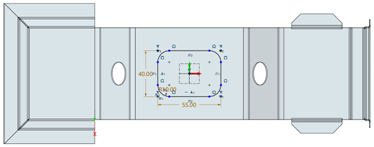

图17 凹陷草图

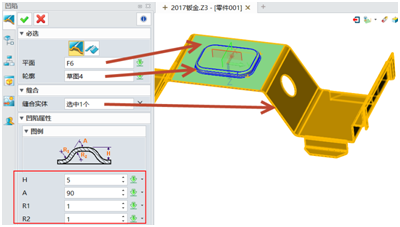

图18 凹陷效果

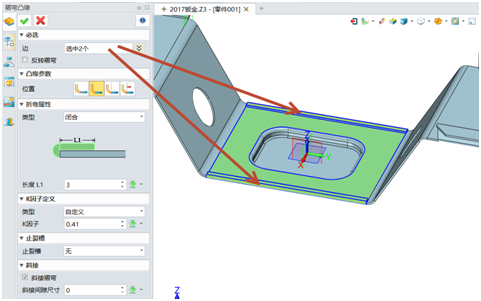

第十步：建设褶弯特征，， ，，，选择下图19所示的双方。。。 。。。。


图19 建设褶弯

这样，， ，，，我们就完成了这个重大钣金件的设计了（图20），， ，，，很是高效便捷。。。 。。。。

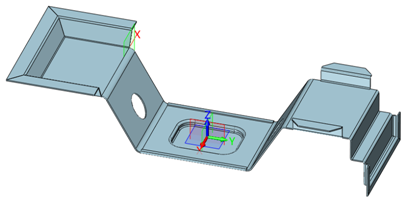

图20 钣金件设计效果

通过本文中的示例先容，， ，，，我们体验到中望3D2017版在钣金功效方面，， ，，，有了更进一步的刷新：既新增添了切换偏向功效，， ，，，利便快速切换钣金建设偏向，， ，，，又新增褶 弯功效，， ，，，可以快速建设翻边的效果，， ，，，各项新增和强化的功效，， ，，，可高效地支持设计师完成种种重大的钣金设计，， ，，，抵达所要的效果，， ，，，你也快来体验吧！
