做结构设计的工程师在事情中都会遇到一个问题：就是模子设计好之后，，，，，需要统计差别规格、差别长度的型材长度及相同型材的总长度，，，，，利便后续开展对应的采购事情 。。。。。。一样平常情形下，，，，，工程师们都是凭证图纸一根一根来数，，，，，从而抵达统计目的，，，，，可这样不但贫困，，，，，也容易蜕化 。。。。。。中望3D2017版中焊件�？？？？？榈暮讣懈畋砉πВ�，，，就能实现自动统计，，，，，资助工程师们解决这个繁琐且易蜕化的问题，，，，，下面我们来看看详细是怎么样实现的 。。。。。。

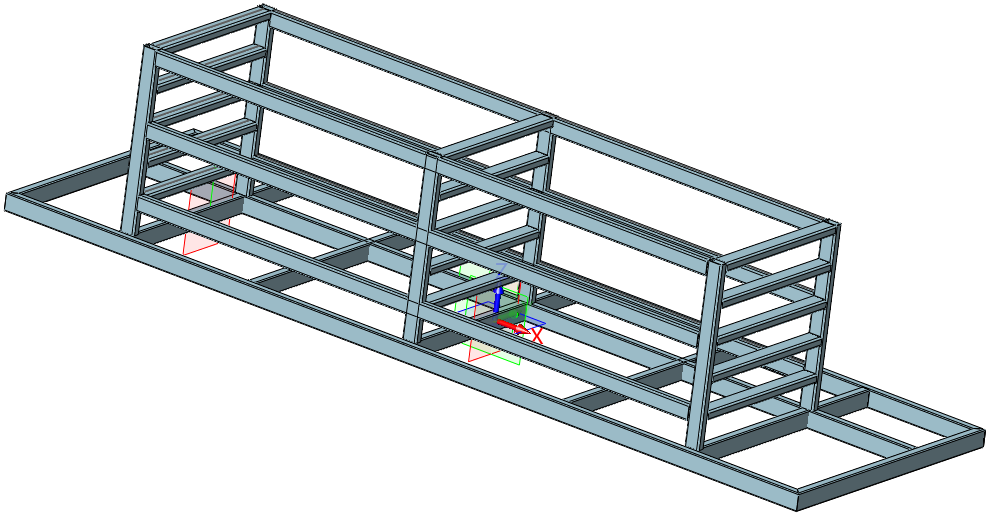

首先，，，，，我们先建设如图1所示的支架 。。。。。。


 图1 支架

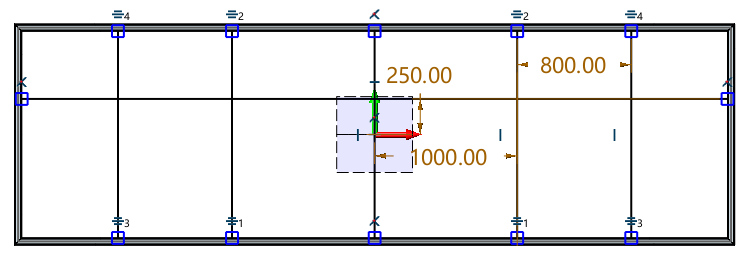

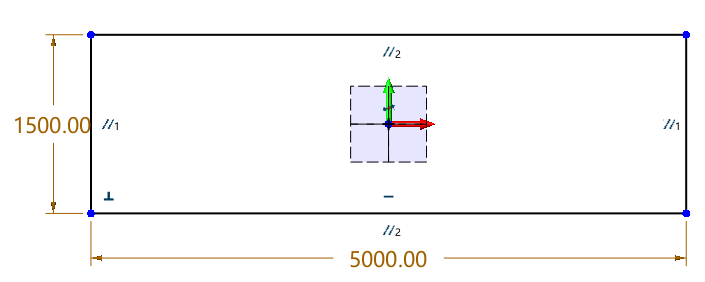

第一，，，，， 建设草图，，，，，并用结构构件功效做出最大框架，，，，，如图2所示 。。。。。。


图2 建设草图

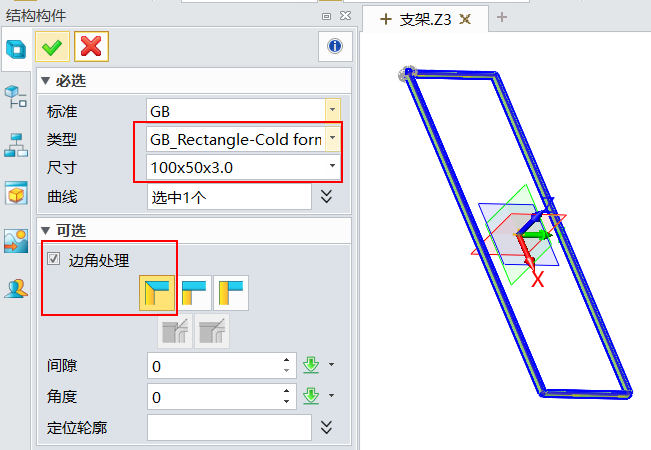

第二，，，，，天生结构构件，，，，，如图3所示，，，，，注重构件使用GB-Rectangle-cold form类型，，，，，尺寸为100*50*3，，，，，勾选边角处置惩罚终端斜接 。。。。。。


图3 天生结构构件

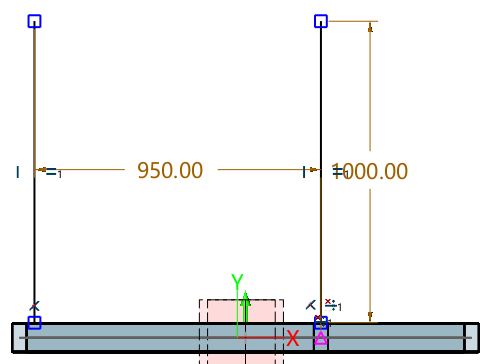

第三，，，，，建设草图2，，，，，并天生结构构件，，，，，如图4所示，，，，，构件使用GB-Rectangle-cold form类型，，，，，尺寸为100*50*3，，，，，获得图5效果 。。。。。。


图4 建设草图2

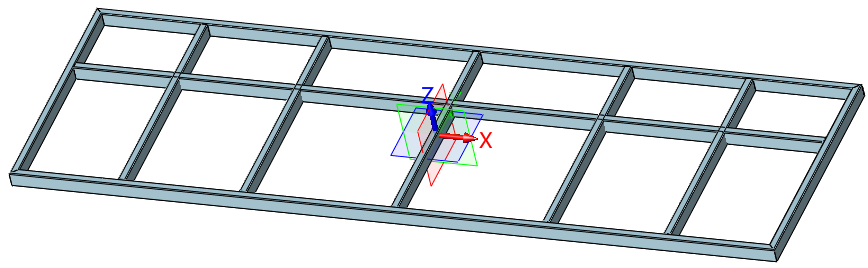

 图5 结构构件

第四，，，，， 建设草图3（图6），，，，，并天生结构构件，，，，，


图6 建设草图3

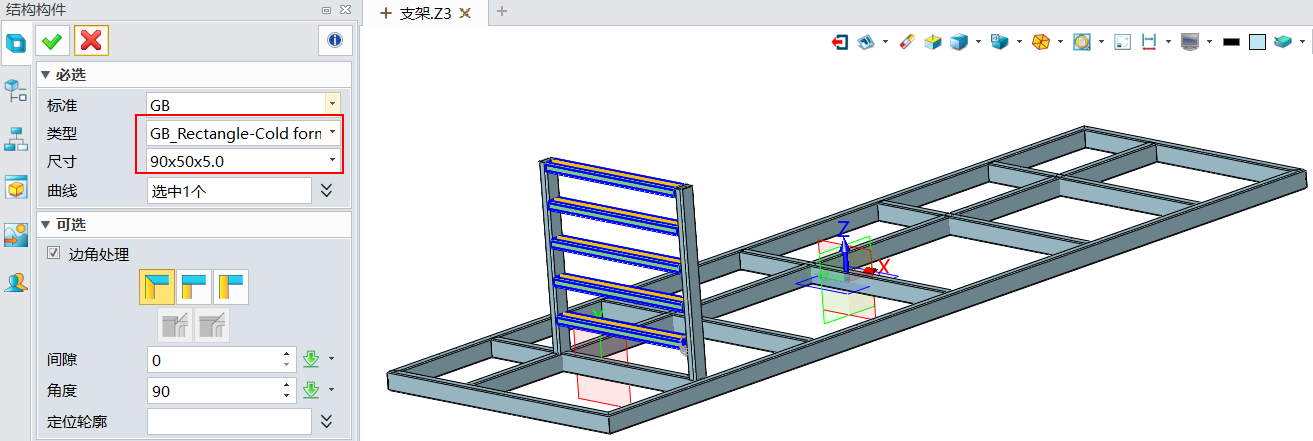

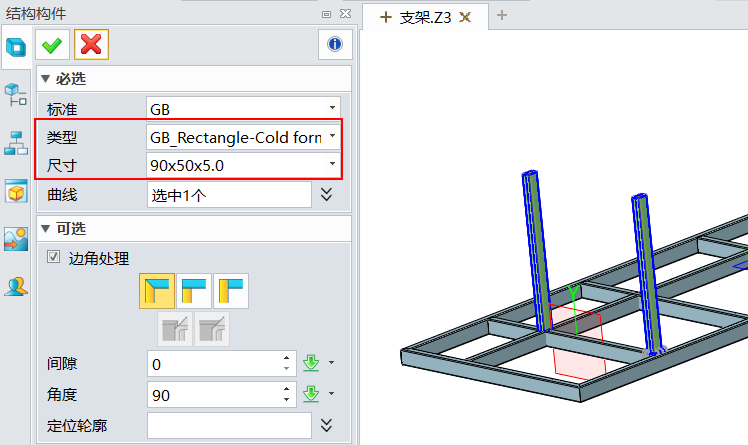

构件使用GB-Rectangle-cold form类型，，，，，尺寸为90*50*5，，，，，如图7所示 。。。。。。


图7 结构构件

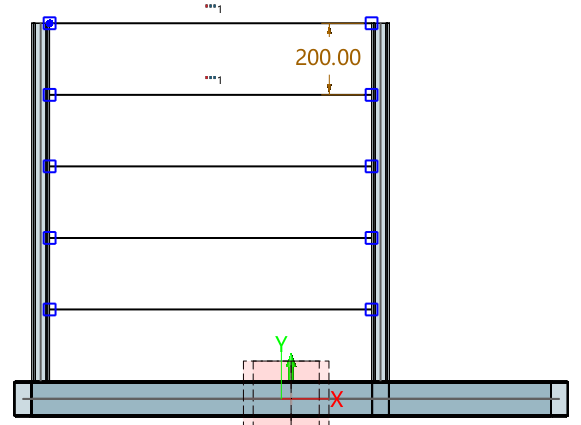

第五，，，，，建设草图4（图8），，，，，并天生结构构件，，，，，


 图8 建设草图4

构件使用GB-Rectangle-cold form类型，，，，，尺寸为90*50*5，，，，，如图9所示 。。。。。。


 图9 结构构件

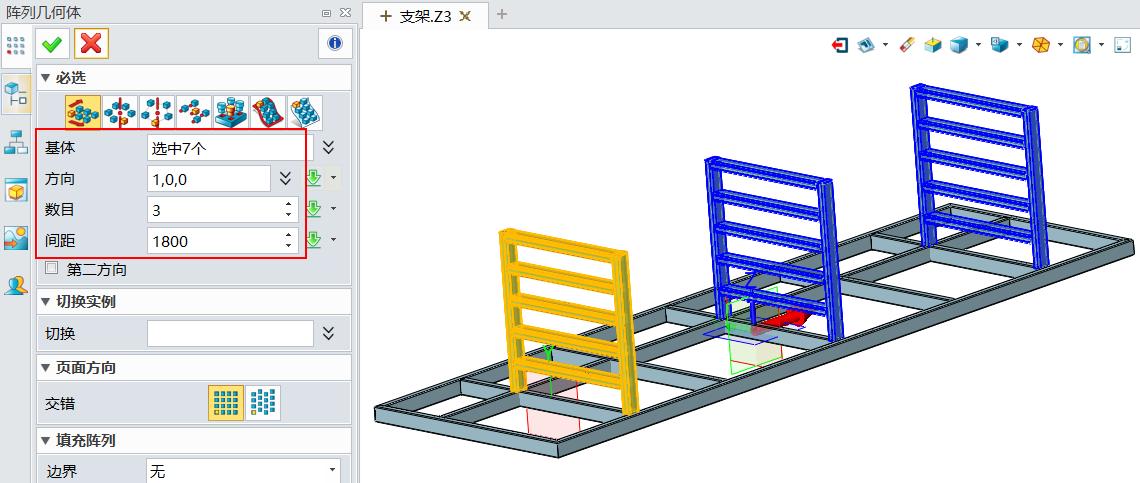

第六，，，，，对办法四和办法五建设的构件使用阵列功效举行阵列操作，，，，，阵列为3排距离为1800构件，，，，，如图10所示 。。。。。。


 图10 阵列

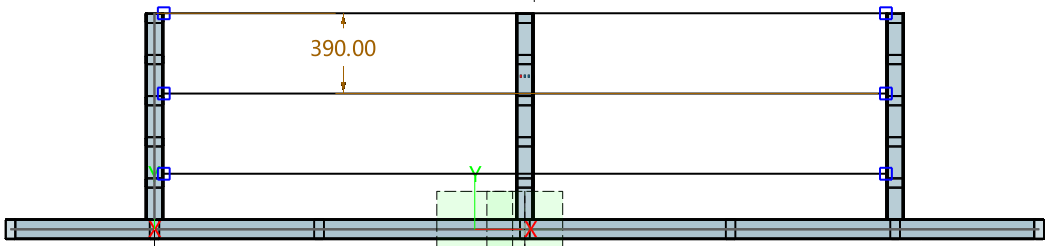

第七，，，，，建设草图5（图11），，，，，并天生结构构件，，，，，


 图11 建设草图5

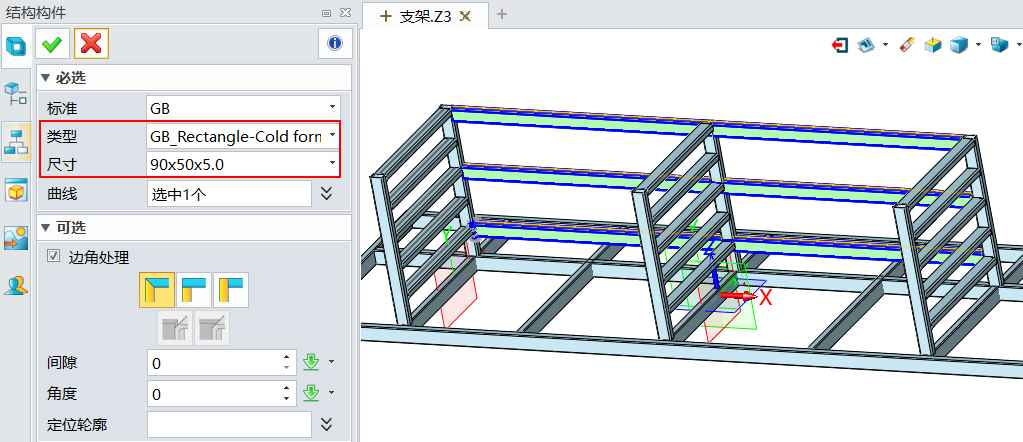

构件使用GB-Rectangle-cold form类型，，，，，尺寸为90*50*5，，，，，如图12所示 。。。。。。


 图12 结构构件

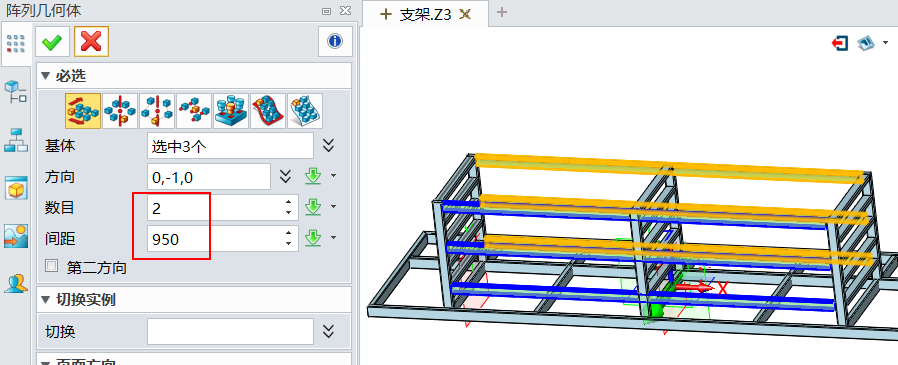

第八，，，，，对办法七建设的构件使用阵列功效举行阵列操作，，，，，阵列为2排距离为950构件，，，，，如图13所示 。。。。。。


 图13 阵列

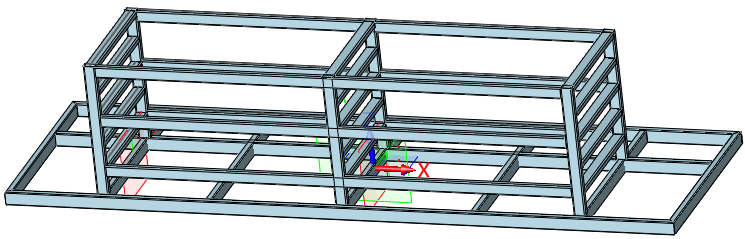

最后就获得下面图14所示的支架效果图 。。。。。。


 图14 支架效果图

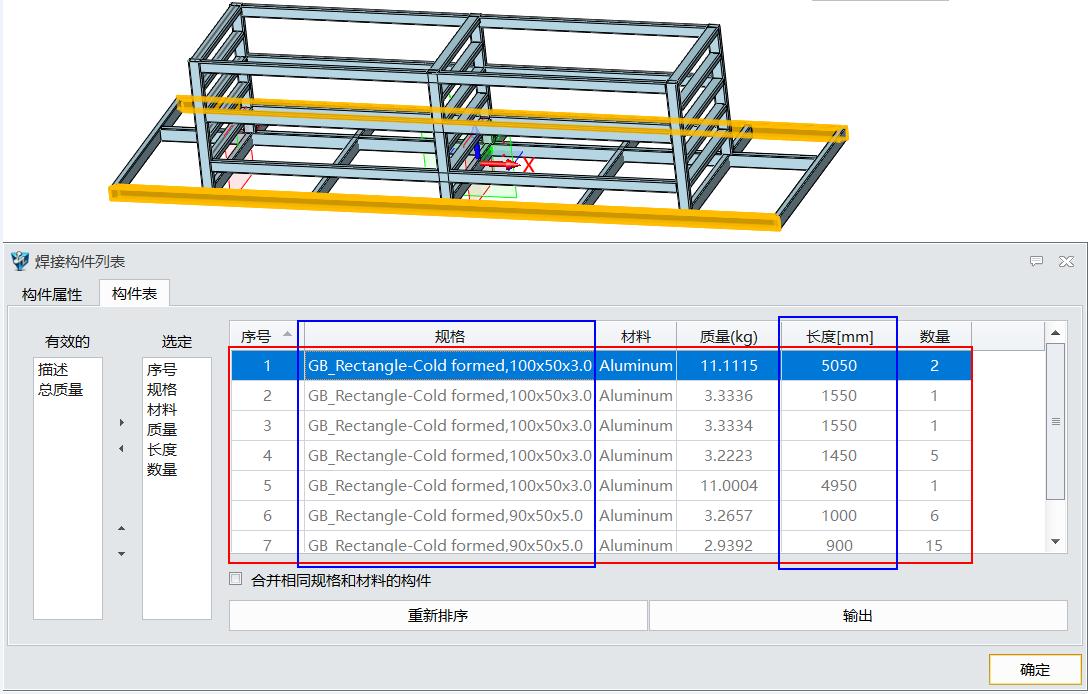

最后我们使用焊件切割表功效来统计差别型材和长度及相同型材的总长度 。。。。。。下图15是差别型材所有规格的统计效果，，，，，


 图15 差别型材长度的统计效果

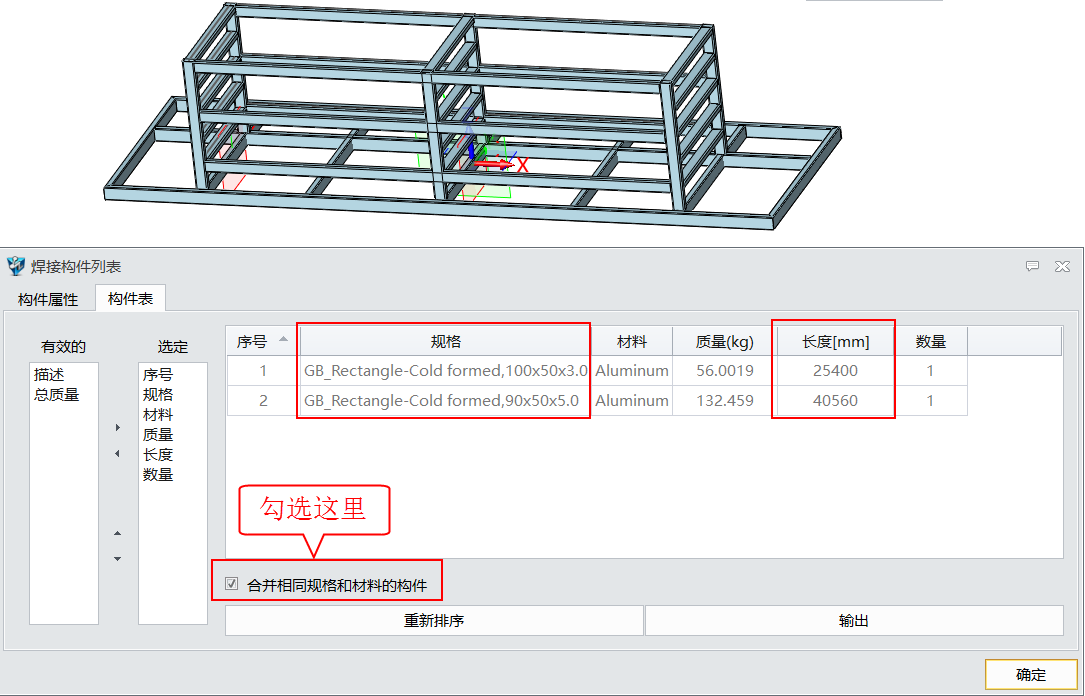

若是要统计相同型材的总长，，，，，只需要勾选合并相同规格和质料的构件，，，，，就可以快速统计出来，，，，，如图16所示 。。。。。。


 图16 相同型材长度的统计效果

上述所先容的焊件切割表统计功效，，，，，信托对工程师更快速、准确地盘算和掌握型材数据有极大的资助，，，，，能极大地提高事情效率 。。。。。。
