动画是3D设计中能直观展现设计效果的途径之一 ，，，，，设计师总会有想将自己所设计的机械仿真运动并展现给他人的时间 ，，，，，接下来我们使用中望3D学习怎样举行产品的动画制作。。。。。。 。

第一步 ，，，，，翻开命名为Simulation的文件（如图1所示） ，，，，，以“类型”方法举行排序。。。。。。 。


 图1 翻开Simulation文件

第二步 ，，，，，翻开AIC装配 ，，，，，新建“动画1” ，，，，，时间从0秒最先 ，，，，，如图2所示 。。。。。。 。


 图2 新建动画

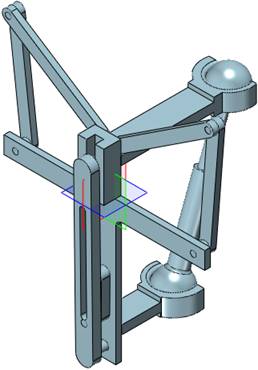

第三步 ，，，，，进入动画制作情形 ，，，，，把视图切换到等轴测 ，，，，，纪录相机位置 ，，，，，如图3所示。。。。。。 。


 图3 进入动画制作情形

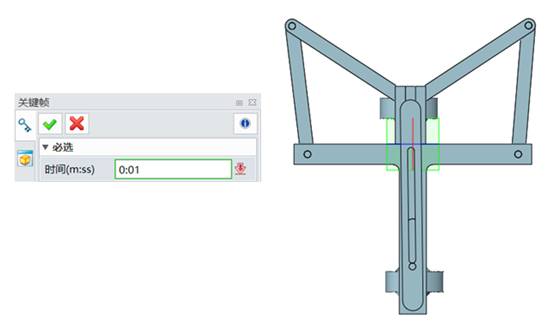

第四步 ，，，，，建设1秒要害帧 ，，，，，并把视图切换到前视图 ，，，，，纪录相机位置 ，，，，，如图4所示。。。。。。 。


 图4 建设要害帧-1

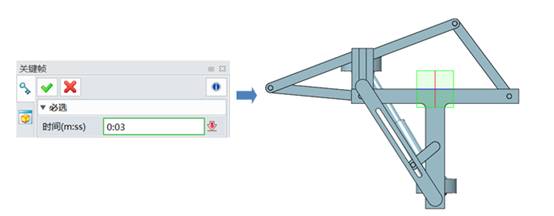

第五步 ，，，，，建设3秒要害帧 ，，，，，使用拖拽 ，，，，，把零件拖放到下图位置 ，，，，，并纪录相机位置 ，，，，，如图5所示。。。。。。 。


 图5 建设要害帧-2

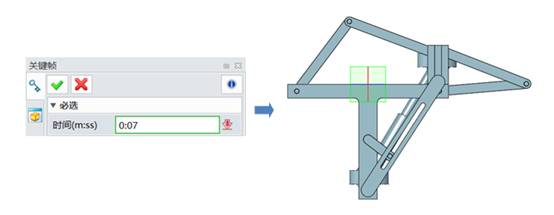

第六步 ，，，，，建设7秒要害帧 ，，，，，使用拖拽 ，，，，，把零件拖放到下图位置 ，，，，，并纪录相机位置 ，，，，，如图6所示。。。。。。 。


 图6 建设要害帧-3

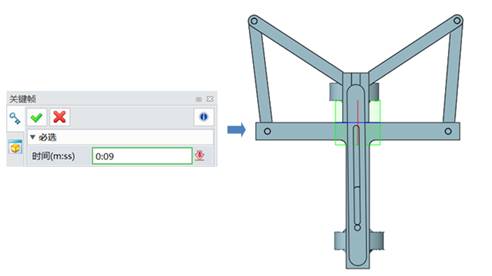

第七步 ，，，，，建设9秒要害帧 ，，，，，使用拖拽 ，，，，，把零件拖放到下图位置 ，，，，，并纪录相机位置 ，，，，，如图7所示。。。。。。 。


 图7 建设要害帧-4

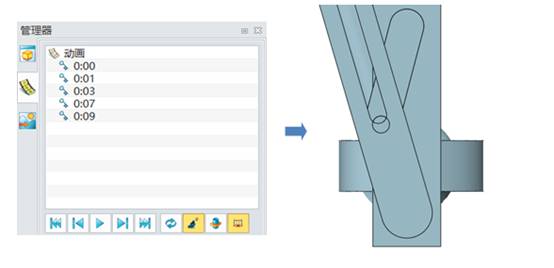

第八步 ，，，，，使用治理器 ，，，，，不开启检查干预 ，，，，，播放动画 ，，，，，发明下图区域保存显着干预 ，，，，，但照旧可以举行播放 ，，，，，如图8所示。。。。。。 。


 图8 播放建设的动画

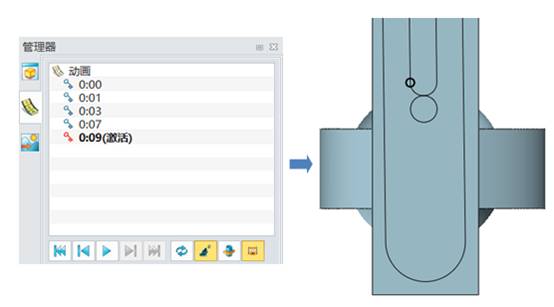

第九步 ，，，，，开启检查干预 ，，，，，重新播放动画 ，，，，，此时动画将在干预处卡住 ，，，，，无法举行播放 ，，，，，如图9所示。。。。。。 。


 图9 检查干预

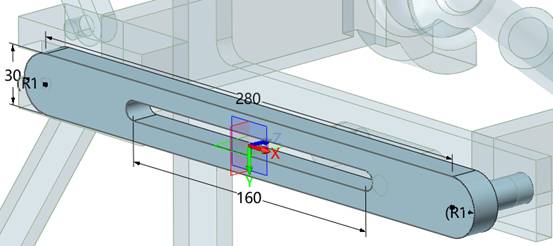

第十步 ，，，，，退出动画情形 ，，，，，在装配下双击杠杆1 ，，，，，举行零件编辑 ，，，，，双击显示草图1 ，，，，，把尺寸160改为200 ，，，，，退出草图并刷新历史治理器 ，，，，，完成设计变换 ，，，，，如图10所示。。。。。。 。


 图10 设计变换

此时 ，，，，，再举行干预检查状态下的运动仿真 ，，，，，已无干预。。。。。。 。至此 ，，，，，整个零件的动画制作课程也就完成了 ，，，，，信托本次课程对各人现实操作有一定的资助 ，，，，，后续也接待各人使用中望3D挖掘更多动画制作技巧哦。。。。。。 。
