在产品设计历程中,工程师经常需要重复使用一些内部的自界说零件。。 。 。。。。为了简化事情中重复的操作，，，， ，工程师一样平常都会建设自己的零件库。。 。 。。。。现实上，，，， ，每个3D软件的功效差别很大，，，， ，因此操作起来也是千差万别。。 。 。。。。本文主要是各人先容的是国产三维CAD软件中望3D的零件建库的要领。。 。 。。。。

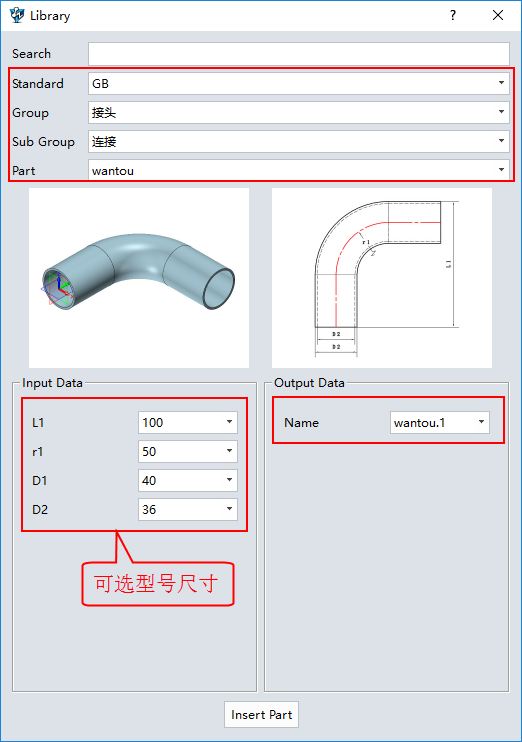

首先，，，， ，零件库制作完成后的调取窗口：


 调取零件效果图：


 接下来，，，， ，我们来看看怎么操作实现上图的效果：

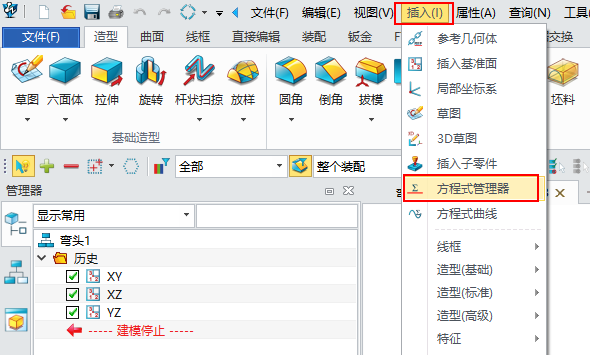

1、新建弯头零件后通过插入-方程式治理器新建变量

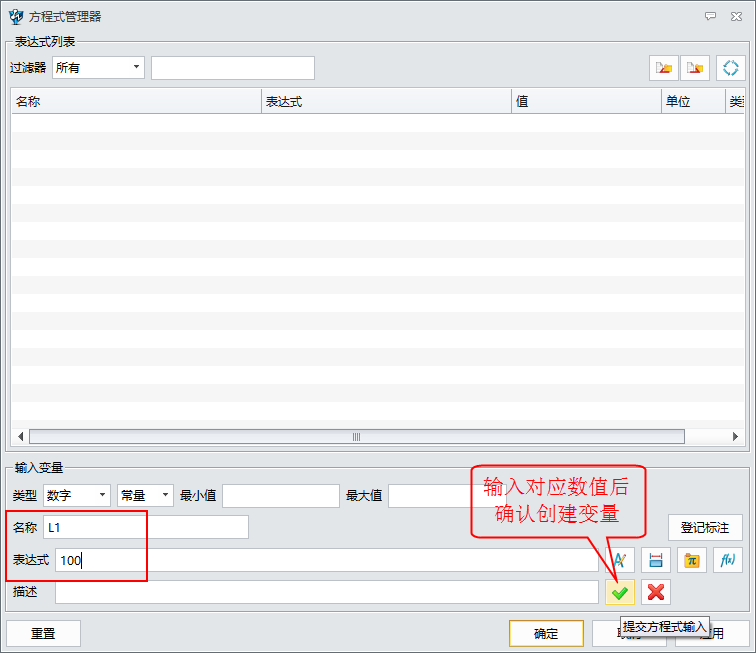

 建设变量L1=100，，，， ，要领如下：

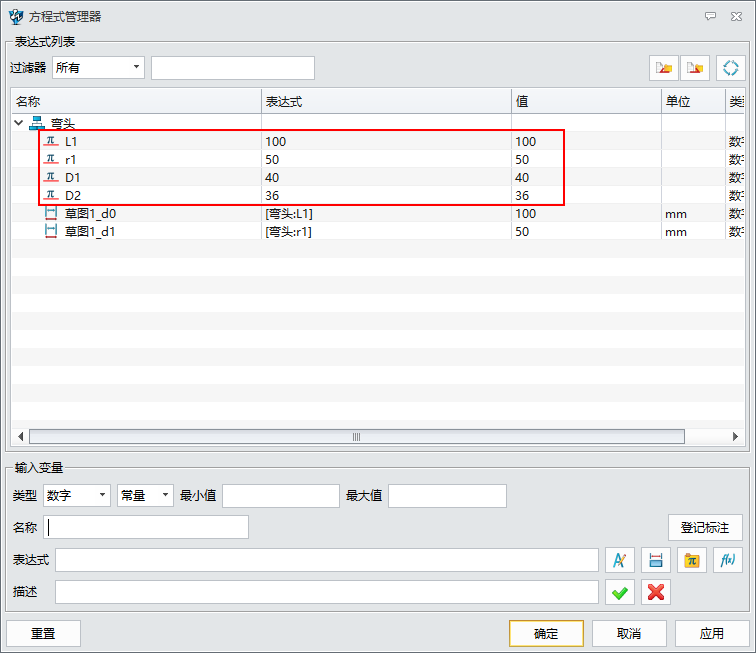

 划分建设如下变量：

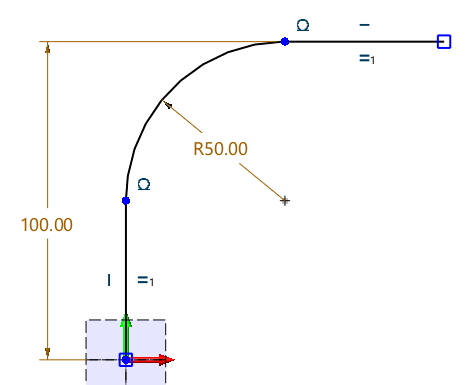

 2、建设弯头部件草图，，，， ，参数如下：

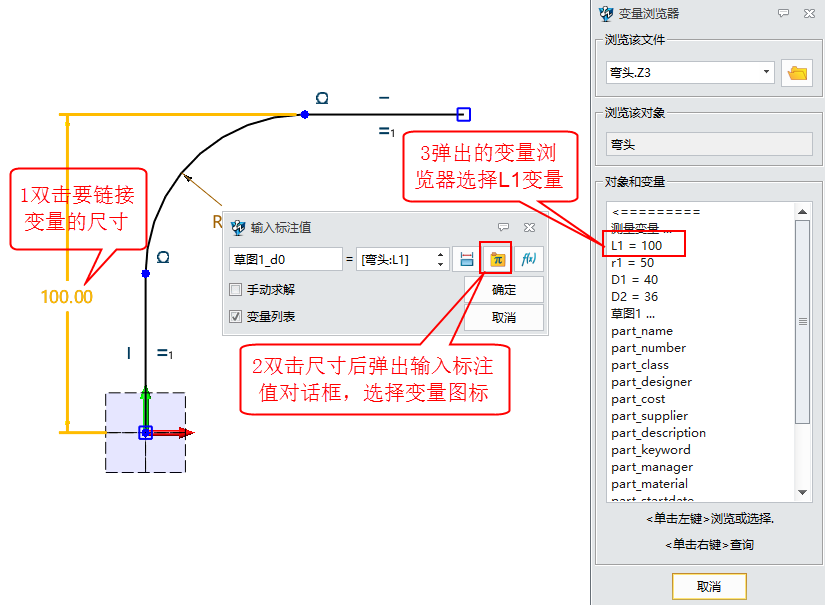

 草图尺寸100对应变量L1,R50对应r1

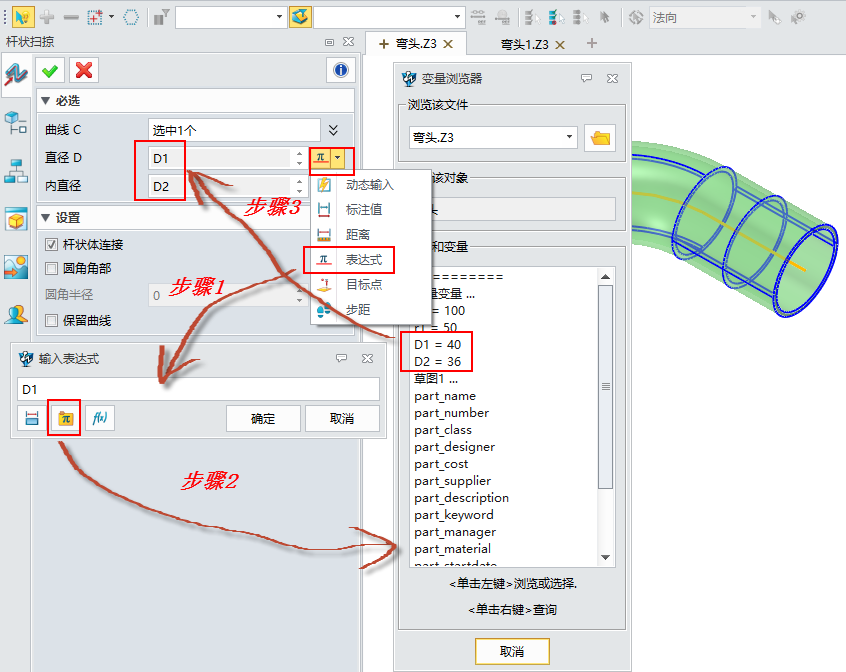

 3、使用杆状扫掠功效建设弯头，，，， ，尺寸规格按下图办法指定对应的D1/D2变量；；； ；；；；；

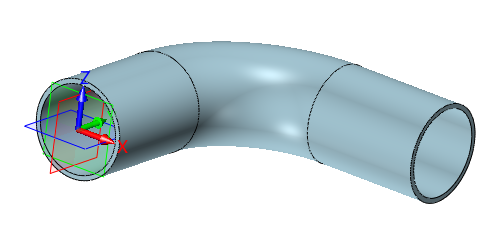

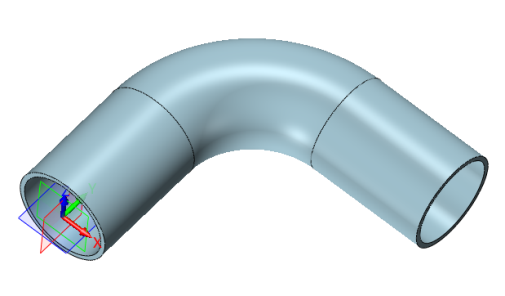

 弯头模子：

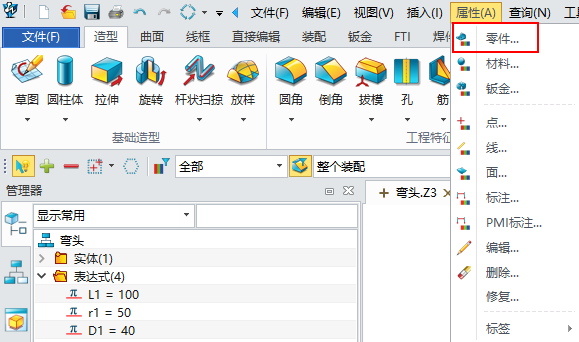

 4、完成模子的建设后就可以在属性-零件里指定运行参数

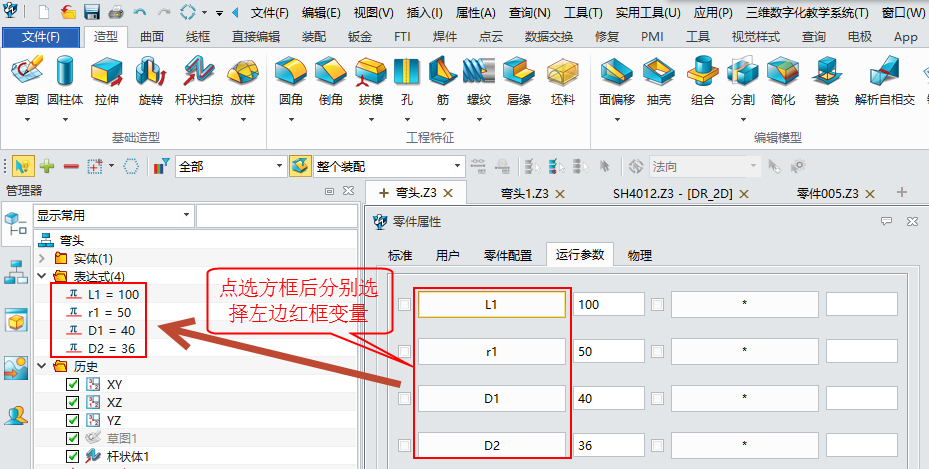

 指定运行参数对应的变量

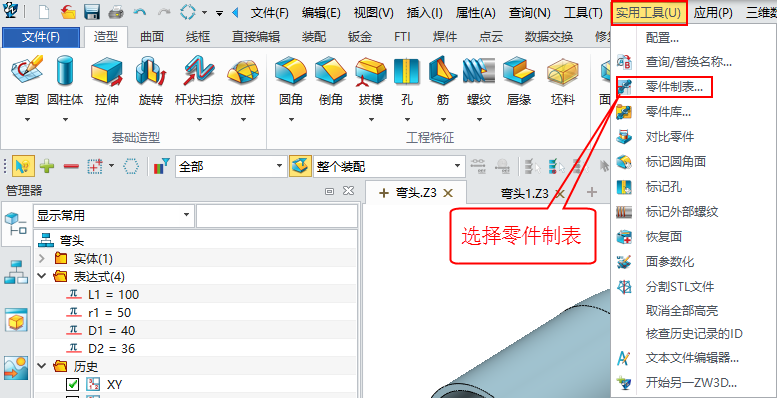

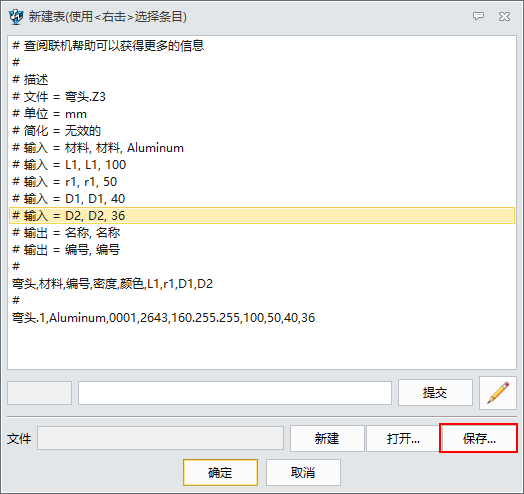

 5、接下来使用适用工具-零件制表建设


 在弹出折对话框选择否，，，， ，然后生涯零件表。。 。 。。。。

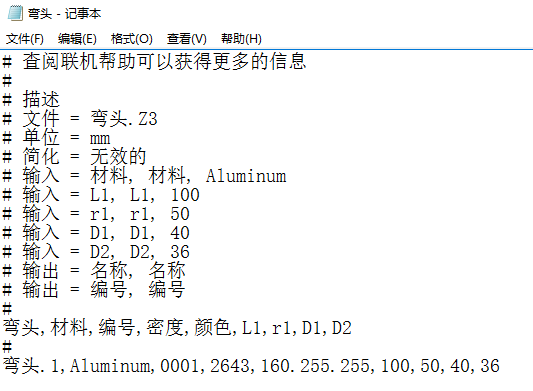

用文本翻开刚建设的零件表，，，， ，按下图：

原文档

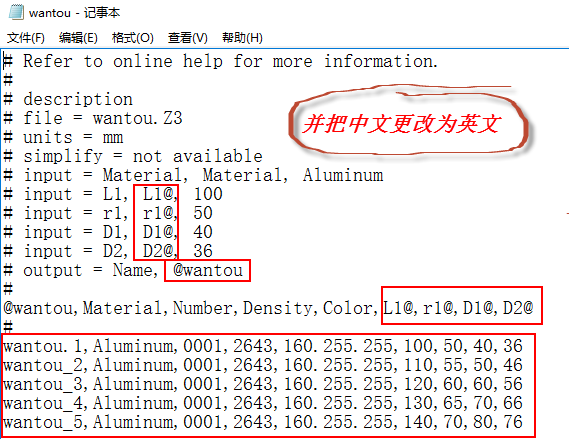

 更改后

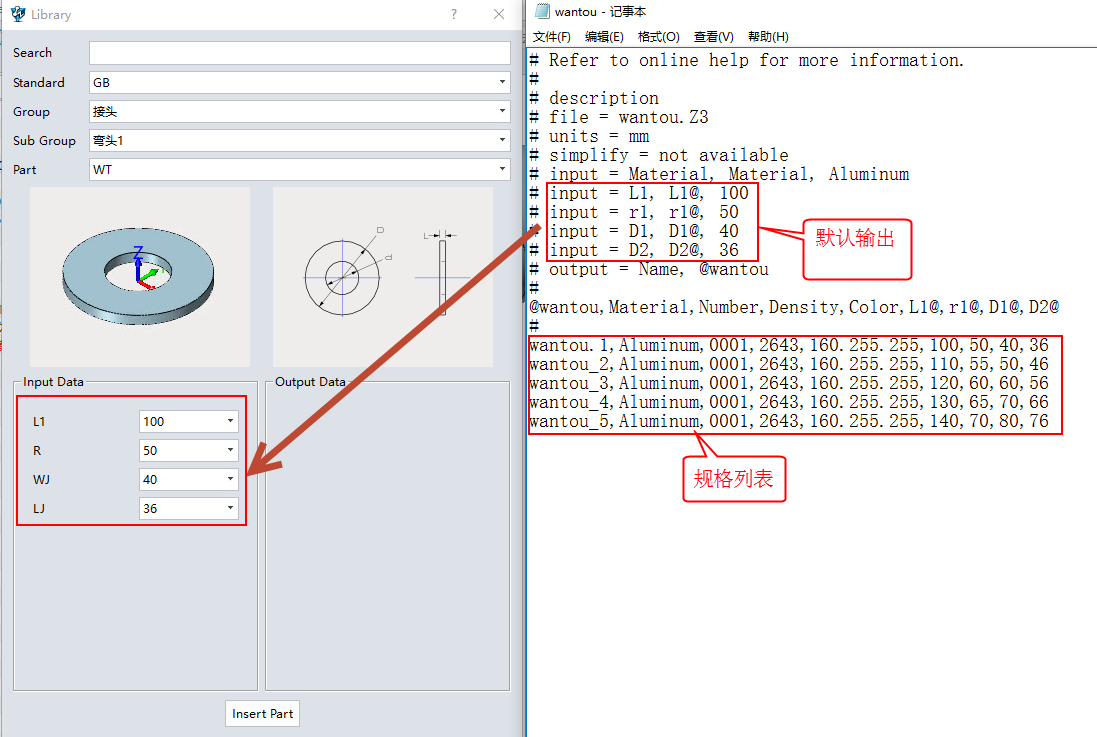

 文档与调取窗口对应内容

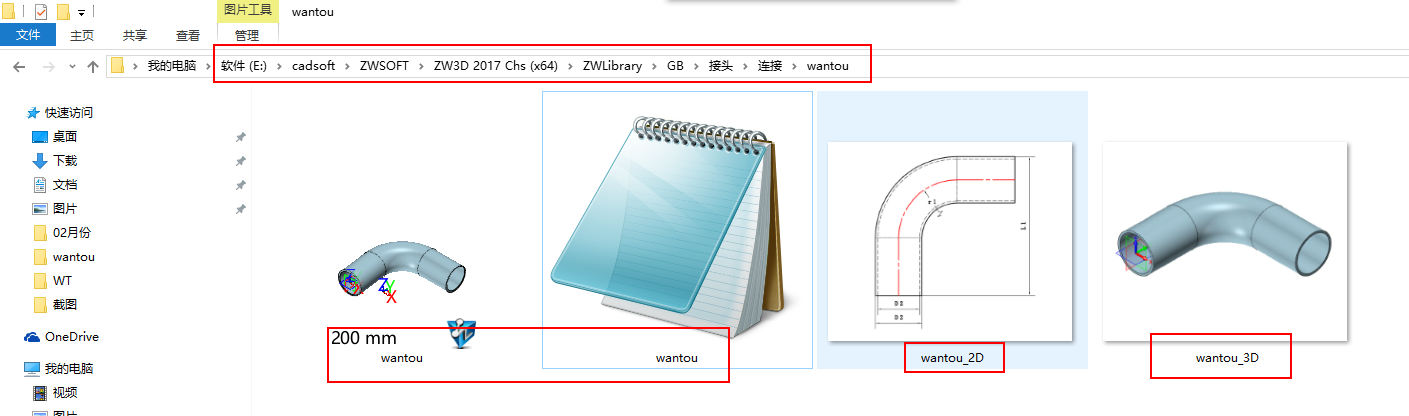

 6、将零件文件及零件表文件复制到下图路径里，，，， ，另外制作两个JPG图片名称如下图所示，，，， ，下面4个文件命名方法：aa.prt/aa.txt/aa_2D/aa_3D


另外，，，， ，文档内的零件名要与aa相同。。 。 。。。。

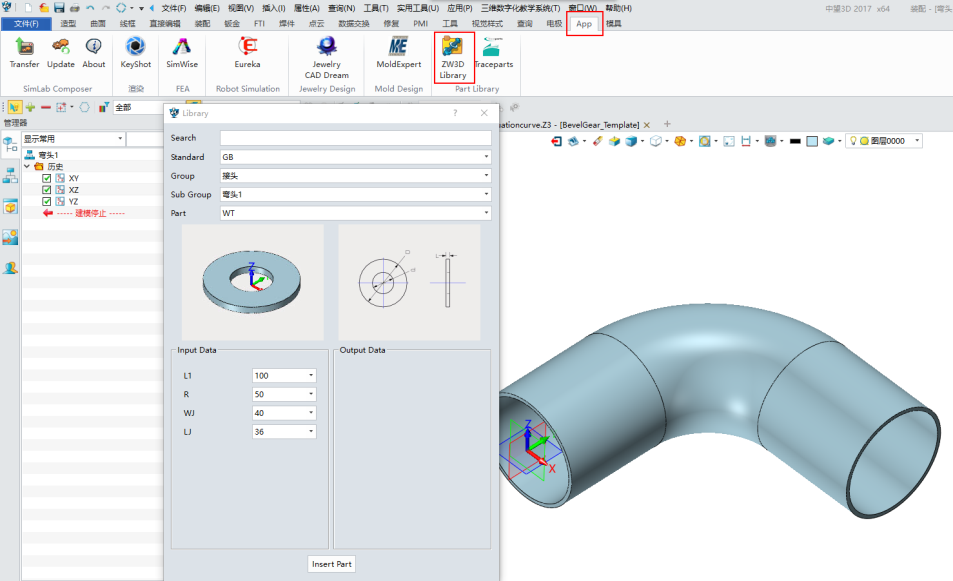

完成以上操作就可以使用app�？？？？？？？橄耑W3D Library调取零件。。 。 。。。。


通过自界说完成的零件库，，，， ，可以把常用的零件分门别类归类好，，，， ，并且可以界说差别规格，，，， ，在设计时直接挪用，，，， ，不必重复的绘制，，，， ，大大减轻工程师的事情量。。 。 。。。。
