在工程师的设计事情中 ，，，，，，，有时间需要举行产品剖面的审查 ，，，，，，，以便相识内部的结构以及举行丈量等方面的事情。。。。。 。尤其是企业中主要举行查图看图的部分 ，，，，，，，往往需要对模子举行截面的选取事情 ，，，，，，，并且在这历程中 ，，，，，，，需要选取多个截面以及出图。。。。。 。但在这一历程中 ，，，，，，，工程师们发明 ，，，，，，，对每个截面部分的效果不可随时举行审查 ，，，，，，，需要重复的举行截面的选取。。。。。 。
那么 ，，，，，，，有没有一种要领 ，，，，，，，可以让工程师们随时随地可以对差别截面举行审查 ，，，，，，，甚至出图呢？？ ？？？
中望3D可以告诉您谜底！接下来 ，，，，，，，我们以“滚轮装配”模子举行相关的先容。。。。。 。
图（1）

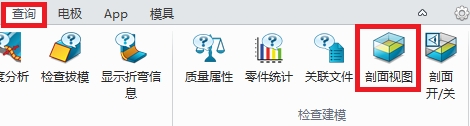

首先 ，，，，，，，点击“盘问”选项卡中的“剖面视图”下令
图（2）

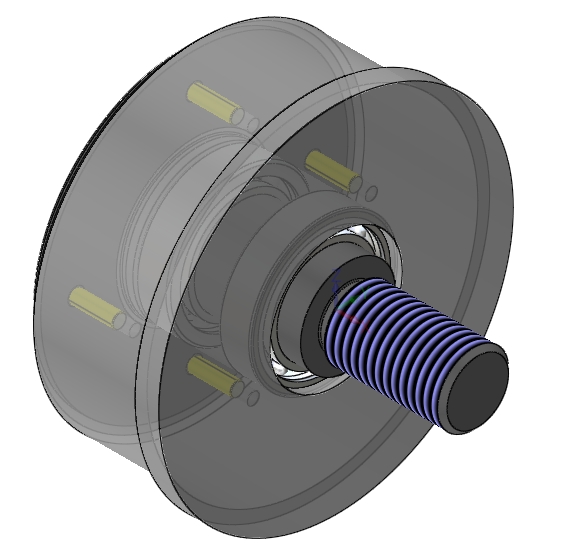

在“剖面视图”对话框的“视图名称”中填写剖面视图的名字 ，，，，，，，此处接纳默认的命名“section1”
图（3）

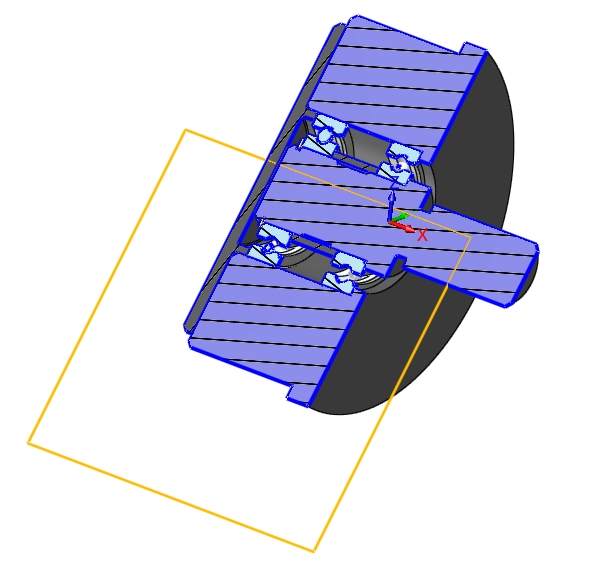

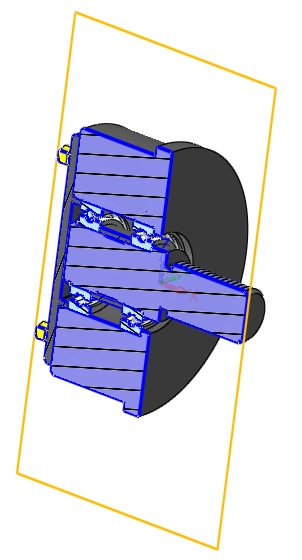

将“section1”的剖面视图设置为如图所示位置 ，，，，，，，点击确定完成第一个剖面
图（4）
接着 ，，，，，，，再次点击“剖面视图”下令 ，，，，，，，在对话框中点击“插入视图” ，，，，，，，并接纳默认的视图名称为“section2”
图（5）

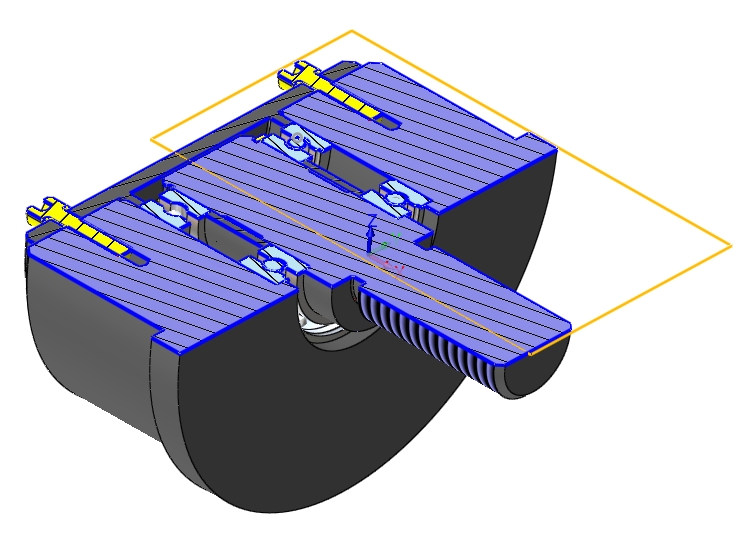

“section2”的剖面视图设置为如图所示位置 ，，，，，，，点击确定完成第二个剖面
图（6）
接纳同样的要领 ，，，，，，，点击“插入视图” ，，，，，，，接纳默认的视图名称为“section3” ，，，，，，，“section3”的剖面视图设置为如图所示位置 ，，，，，，，点击确定完成第三个剖面。。。。。 。至此 ，，，，，，，三个剖面设置完成。。。。。 。
图（7）
此时 ，，，，，，，我们可以在治理器的视图治理中 ，，，，，，，看到剖面视图中已经有我们设置的三个剖面视图
图（8）
我们只需要双击所需的剖面视图名称 ，，，，，，，即可激活该视图 ，，，，，，，利便的审查各个剖面情形
图（9）
接下来 ，，，，，，，我们可以在工程图中 ，，，，，，，使用已经设置的剖面视图举行剖切部位的出图。。。。。 。
进入工程图�？？ ？？？� ，，，，，，，点击“轴测剖视图” ，，，，，，，翻开对话框
图（10）

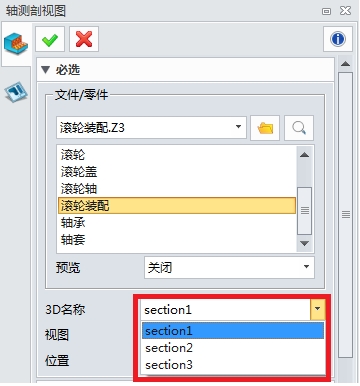

在对话框中的“3D名称”处点击“section1”
图（11）
在“视图”处凭证需要选择视图 ，，，，，，，此处我们选择“轴测图”
图（12）

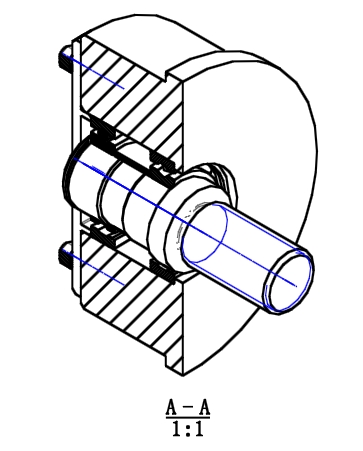

“section1”的图形如图所示
图（13）

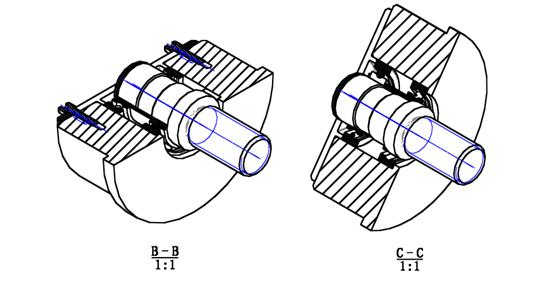

接纳同样的要领 ，，，，，，，将“section2”、“section3”划分出图 ，，，，，，，效果如图所示
图（14）

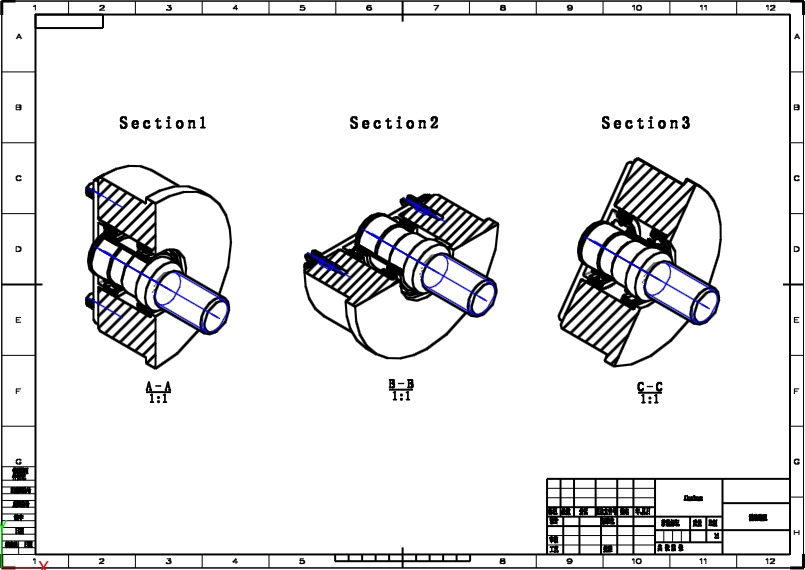

整体的效果图如图（15）所示
图（15）
综上所述 ，，，，，，，无邪的运用中望3D“剖面视图”中的“插入视图” ，，，，，，，可以知足事情历程中对多截面的设计要求 ，，，，，，，并可将所见变为所得 ，，，，，，，极大的利便了工程师们对多截面的审查及出图。。。。。 。
