花瓶是一样平常生涯十分常见的安排品，，，， ，本课程我们学习一款花瓶的设计与渲染，，，， ，主要包括使用中望3D举行花瓶的实体设计、渲染前的模子准备事情以及使用Keyshot举行渲染三个部分。 。。。 。。。。由于篇幅缘故原由，，，， ，本节我们先来学习课程的上半部分。 。。。 。。。。
第一步，，，， ，新建一个名称为花瓶的文件，，，， ，并生涯该文件。 。。。 。。。。

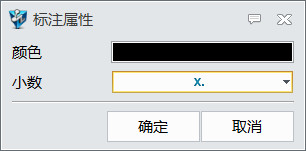

第二步，，，， ，在XZ事情平面上建设草图，，，， ，设置标注属性为整数，，，， ，如图1所示。 。。。 。。。。
图1 标注属性

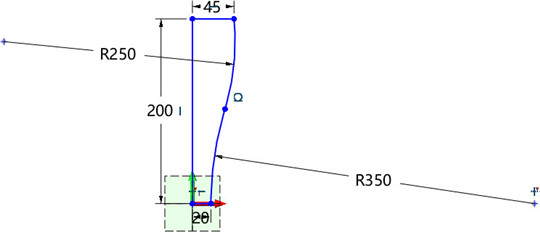

第三步，，，， ，在XZ事情平面上建设草图，，，， ，草图参数如图2所示。 。。。 。。。。
图2 建设草图-1

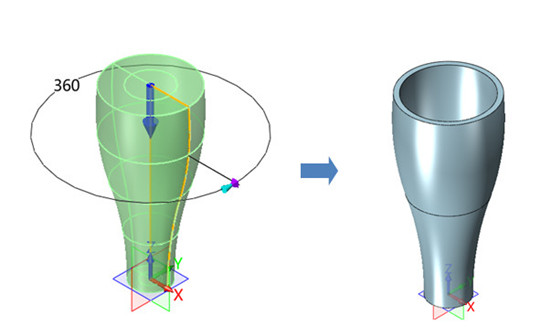

第四步，，，， ，对上步草图举行旋转，，，， ，建设回转体 ；；；；；；对造型举行抽壳，，，， ，厚度为-5mm，，，， ，顶部为开放面，，，， ，如图3所示。 。。。 。。。。
图3 建设回转体
第五步，，，， ，对花瓶底部举行面偏移，，，， ，增厚3mm，，，， ，如图4所示。 。。。 。。。。
图4 面偏移

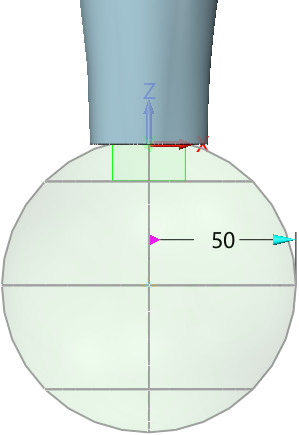

第六步，，，， ，建设一个半径为50mm的球体，，，， ，球体位置为0,0,-48，，，， ，布尔运算为减运算，，，， ，如图5所示。 。。。 。。。。
图5 建设球体

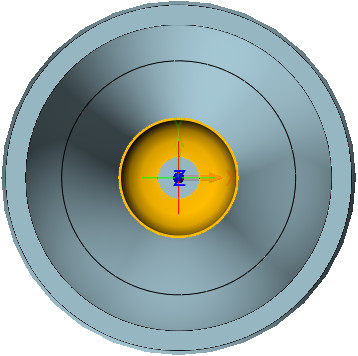

第七步，，，， ，划分对花瓶底部举行倒圆角，，，， ，倒圆角半径为3mm; 对花瓶底部球体切除后形成的边举行倒圆角，，，， ，倒圆角半径为10mm，，，， ，如图6所示。 。。。 。。。。
图6 倒圆角-1

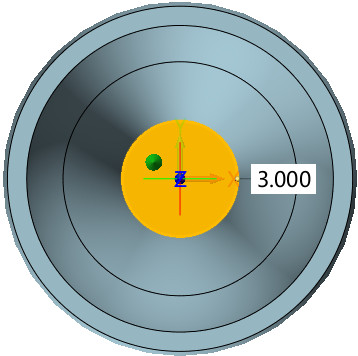

第八步，，，， ，对花瓶内侧底部边举行半径为10mm的倒圆角，，，， ，如图7所示。 。。。 。。。。
图7 倒圆角-2

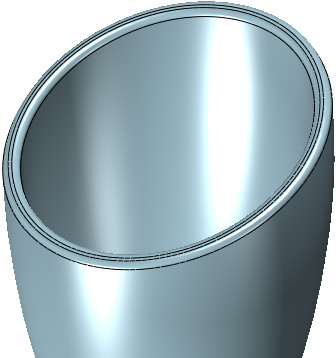

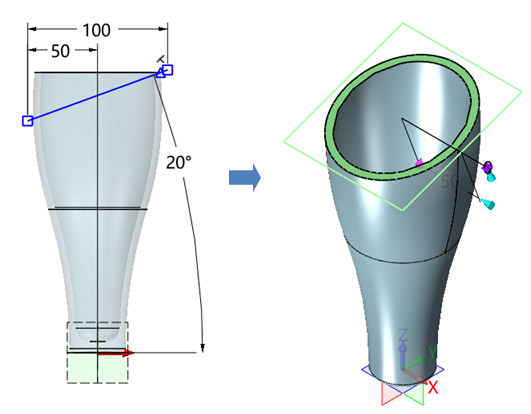

第九步，，，， ，在YZ事情平面上建设草图，，，， ，绘制下图草图退却出草图，，，， ，并对草图举行拉伸切除，，，， ，把花瓶上面部分造型切除，，，， ，如图8所示。 。。。 。。。。
图8 造型切除
第十步，，，， ，对花瓶瓶口部分举行倒圆角，，，， ，半径为2mm，，，， ，如图9所示。 。。。 。。。。
图9 倒圆角-3

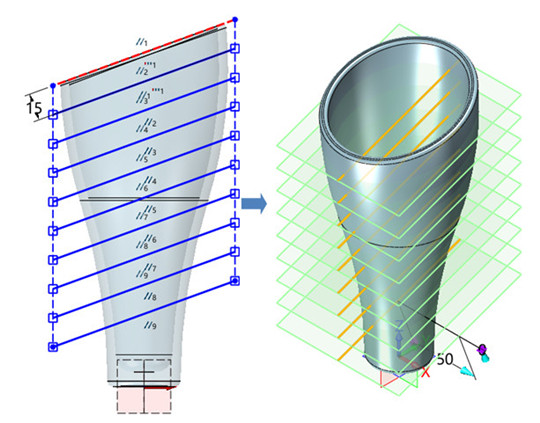

第十一步，，，， ，在YZ事情平面上建设草图，，，， ，绘制下图草图退却出草图; 对草图举行对称拉伸，，，， ，布尔运算为基体，，，， ，距离凌驾花瓶界线即可，，，， ，如图10所示。 。。。 。。。。
图10 拉伸界线
第十二步，，，， ，使用相交曲线，，，， ，提取上步建设曲面和花瓶外面瓶身的相交曲线，，，， ，再逐一提取剩下了的相交曲线，，，， ，如图11所示。 。。。 。。。。
图11 提取相交直线
第十三步，，，， ，隐藏不需要的曲面，，，， ，如图12所示。 。。。 。。。。
图12 隐藏曲面

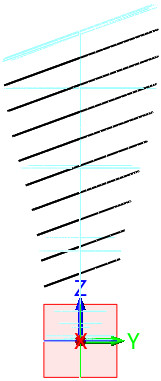

第十四步，，，， ，使用偏移，，，， ，距离为2mm，，，， ，所有曲线偏移完毕后，，，， ，如图13所示。 。。。 。。。。
图13 拉伸切除-3

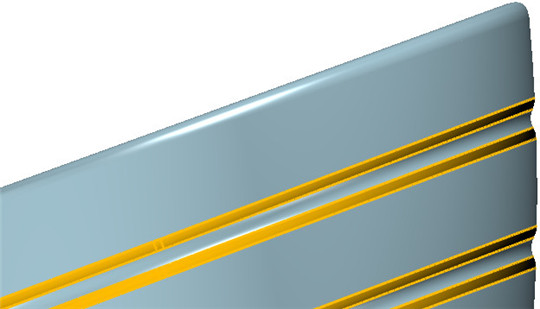

第十五步，，，， ，使用杆状扫掠，，，， ，外部直径为5mm，，，， ，曲线为上步偏移所得曲线，，，， ，将所有杆状扫掠操作完成，，，， ，如图14所示。 。。。 。。。。
图14 杆状扫掠

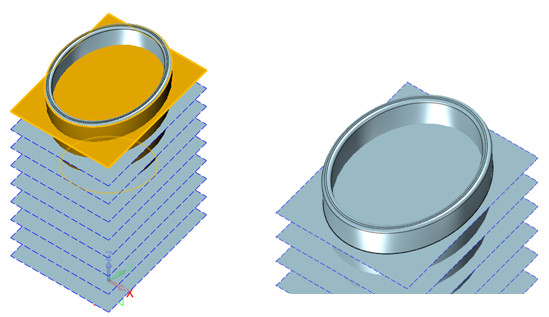

第十六步，，，， ，使用组合，，，， ，花瓶为基体，，，， ，杆状扫掠所获得的造型为合并体，，，， ，布尔运算为减运算，，，， ，并隐藏所有曲线，，，， ，如图15所示。 。。。 。。。。
图15 组合

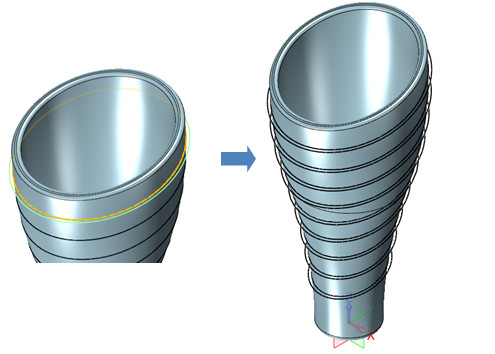

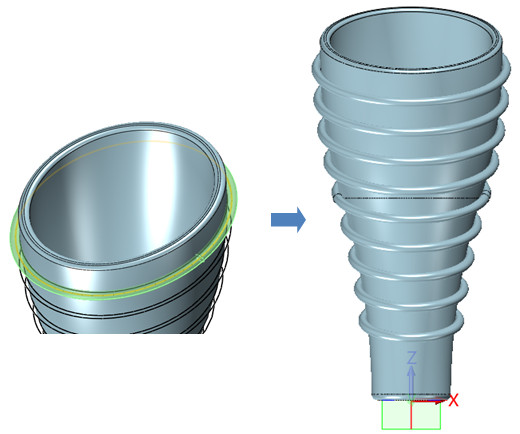

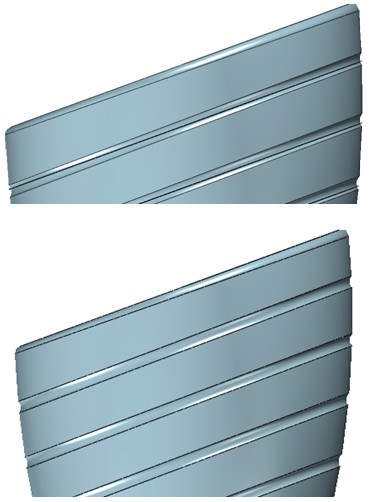

第十七步，，，， ，对环状凹槽举行3mm的倒圆角，，，， ，花瓶建模完成，，，， ，如图16所示。 。。。 。。。。
图16 倒圆角-4
至此，，，， ，使用中望3D举行花瓶的实体设计及渲染的上半部分课程就竣事了，，，， ，希望通过本节课能让各人进一步掌握曲线、实体建模的设计技巧。 。。。 。。。。在下节课中，，，， ，我们将继续把下半部分课程完成，，，， ，以掌握更多建模后的渲染等技巧。 。。。 。。。。
