机械设计中，，，，，，，，通常唬� ；；；；峄嬷坪苁嵌嘞该芮抑卮蟮牧慵�，，，，，，，，设计师需要举行缩放来审查一些局部图形的详细内容。。。 。。。而频仍的缩放操作不但降低绘图效率，，，，，，，，并且容易造成眼睛疲劳。。。 。。。最新的中望CAD机械版2018就具备了人性化的局部详图功效，，，，，，，，设计师仅需一步操作就能快速对零件举行局部放大，，，，，，，，并且放大的局部图纸可随意放在该零件的旁边，，，，，，，，使该内容的展示越发直观。。。 。。。

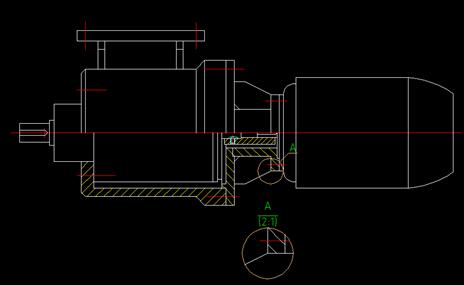

图/局部详图
古板的图纸局部放大，，，，，，，，设计师需要先将要展示的部分复制一份，，，，，，，，然后使用缩放功效获得所需要的效果，，，，，，，，摆放在该零件的一侧。。。 。。。该种方法操作办法繁多，，，，，，，，且容易遗漏要害内容。。。 。。。而在中望cad机械版2018中，，，，，，，，使用局部详图功效就可快速获得局部放大工具，，，，，，，，资助设计师提高设计效率与质量。。。 。。。

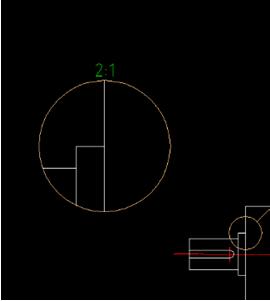

图/启动局部详图功效
局部详图功效的使用很是简朴便捷。。。 。。。设计师只需在菜单文件中依次选择【机械】—【建设图纸】—【局部详图】，，，，，，，，即可启动该下令。。。 。。。选择需要放大的零件内容，，，，，，，，系统默认是以圆形展示，，，，，，，，设计师也可以凭证要求选择【矩形】展示。。。 。。。在确定样式之后，，，，，，，，系统自转动出【局部视图符号】对话框，，，，，，，，设计师可设置比例显示、视图名称、局部视图界线、文字、样式等。。。 。。。

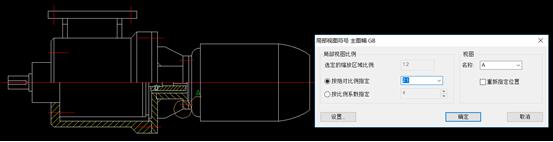

图/局部详图设置对话框

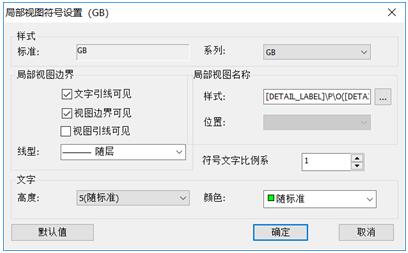

图/符号设置

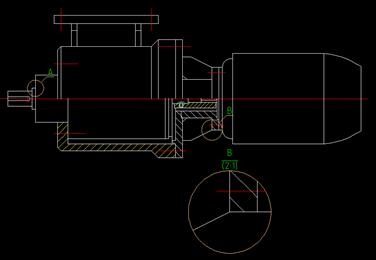

通过中望CAD机械版的局部详图功效获得的局部的放大图显示内容的准确性更高，，，，，，，，无论是线框、字体甚至是标注都可以一步显示，，，，，，，，有用阻止丧失工具的情形爆发。。。 。。。同时，，，，，，，，局部详图还支持重天生方法，，，，，，，，当原图的形状、尺寸、比例爆发改变后，，，，，，，，执行重天生，，，，，，，，放大的详图将同步显示修改后的图形，，，，，，，，从而有用提高了绘图效率和设计质量。。。 。。。
马上下载中望CAD机械版2018：http://www.zwcad.com/product/mech.html
