CAD绘制圆完善零件图
在CAD绘图中，，，，，，，，圆、圆弧、圆环、椭圆、椭圆弧都属于曲线工具，，，，，，，，它的绘制要领比直线工具更为重大。。。。。。在这里分享一下怎样绘制圆完善零件图。。。。。。
1.翻开中望CAD软件，，，，，，，，点击左侧的竖条菜单拦亓【

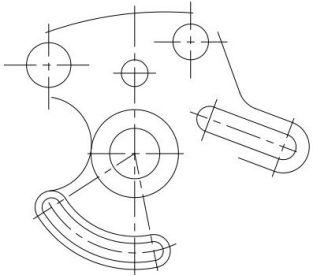

】圆按钮。。。。。。使用圆心半径的方法，，，，，，，，以右侧中心线的交点为圆心，，，，，，，，绘制半径为8的圆形。。。。。。如图1
图1

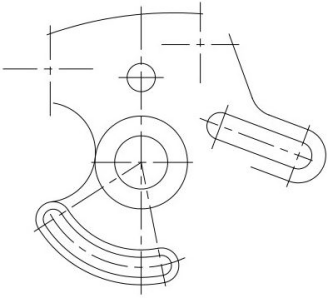

2.重复挪用【圆】下令，，，，，，，，使用【圆心、直径】的方法，，，，，，，，以左侧中心线的交点为圆心，，，，，，，，绘制直径为20的圆形，，，，，，，，如图2
图2

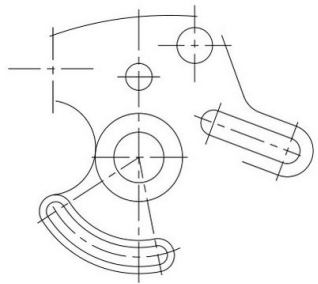

3.重复挪用【圆】下令，，，，，，，，使用【两点】方法绘制圆，，，，，，，，划分捕获两条线段的端点，，，，，，，，绘制效果如图3
图3
4.重复挪用【圆】下令，，，，，，，，使用【切点、切点、半径】的方法绘制圆，，，，，，，，捕获与圆相切的两个切点，，，，，，，，输入半径13，，，，，，，，回车确认，，，，，，，，绘制效果如图4所示。。。。。。
图4
5.重复挪用【圆】下令，，，，，，，，使用【切点、切点、切点】的方法绘制圆，，，，，，，，捕获与圆相切的三个切点，，，，，，，，绘制效果如图5所示。。。。。。
图5
6.在下令行中输入TR，，，，，，，，挪用【修剪】下令，，，，，，，，剪切多余弧线，，，，，，，，最终效果图如图6
图6
