CAD怎样设置绘图单位和单位界线
问题形貌：CAD怎样设置绘图单位
为了便于差别领域的设计职员举行设计创作，，，，，，中望CAD允许无邪更改绘图单位，，，，，，以顺应差别的事情需求 。。。。。中望CAD在【工具】>【图形单位】对话框中设置图形单位 。。。。。
解决要领：
1.下令行：在下令行输入UNITS/UN
2.菜单栏：执行【工具】>【图形单位】下令

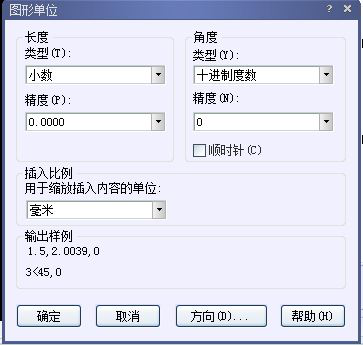

执行以上任一种操作后，，，，，，就会翻开【图形单位】对话框，，，，，，如图1所示 。。。。。在该对话框中，，，，，，可为图形设置坐标、长度、精度、角度的单位值，，，，，，以及从中望CAD设计中心中插入图块或外部参照时的缩放单位 。。。。。如图1
图1
提醒：该对话框中的各项功效如下：
【长度】选项区域：用于设置长度单位的类型和精度 。。。。。
【角度】选项区域：用于控制角度单位类型和精度 。。。。。
【顺时针】复选框：用于设置旋转偏向 。。。。。如选中此选项，，，，，，则体现按顺时针旋转的角度为正偏向，，，，，，未选中则体现按逆时针旋转的角度为正偏向 。。。。。
【插入时的缩放单位】选项区域：用于选中插入图块时的单位，，，，，，也是目今绘图情形的尺寸单位 。。。。。
【偏向】按钮：用于设置角度偏向 。。。。。单击该按钮，，，，，，将翻开【偏向控制】对话框，，，，，，如图2所示，，，，，，以控制角度的起点和丈量偏向 。。。。。默认的起点角度为0°，，，，，，偏向正东 。。。。。在其中可以设置基准角度，，，，，，即设置0°角 。。。。。如将基准角度设为“北”，，，，，，则绘图时的0°现实上在90°偏向上 。。。。。若是选择【其他】单选按钮，，，，，，则可以单击【拾取角度】按钮[图片]，，，，，，切换到图形窗口中，，，，，，通过拾取两个点来确定基准角度0°的偏向 。。。。。
如图2
图2
提醒：毫米（mm）是海内工程绘图领域最常用的绘图单位，，，，，， 中望CAD默认的绘图单位也是毫米（mm），，，，，，以是有时间可以省略绘图单位设置这一办法 。。。。。
问题形貌：CAD怎样设置图形界线
图形界线就是中望CAD的绘图区域，，，，，，也称为图限 。。。。。关于初学者而言，，，，，，在绘制图形时“出界”的征象时有爆发，，，，，，为了阻止绘制的图形凌驾用户事情区域或图纸的界线，，，，，，需要使用绘图界线来标明界线 。。。。。
通常在执行图形界线操作之前，，，，，，需要启用状态栏中的【栅格】功效，，，，，，只有启用该功效才华审查图限的设置效果 。。。。。它确定的区域是可见栅格指示的区域 。。。。。
解决要领：
1.下令行：在下令行中输入LIMITS 。。。。。
2.菜单栏：执行【名堂】∣【图形界线】下令，，，，，，如图3所示
图3
