CAD机械版怎么实现图形遮挡
在机械装配图纸绘制中，，，，，，，，图形间的相互遮挡常导致视图表达杂乱，，，，，，，，影响读图与制造。。 。。。通过CAD机械版的专业消隐功效，，，，，，，，可一键实现图形间的智能遮挡处置惩罚，，，，，，，，使下方被遮挡部分自动消隐或以虚线规范显示，，，，，，，，从而天生清晰、标准、切合制图规范的专业图纸。。 。。。
问题形貌：
如下图所示，，，，，，，，在机械设计历程中，，，，，，，，上方有图形遮挡下方零件，，，，，，，，希望下方零件被遮挡部分消隐显示，，，，，，，，应怎样操作？ ？？？？？
办法指引：

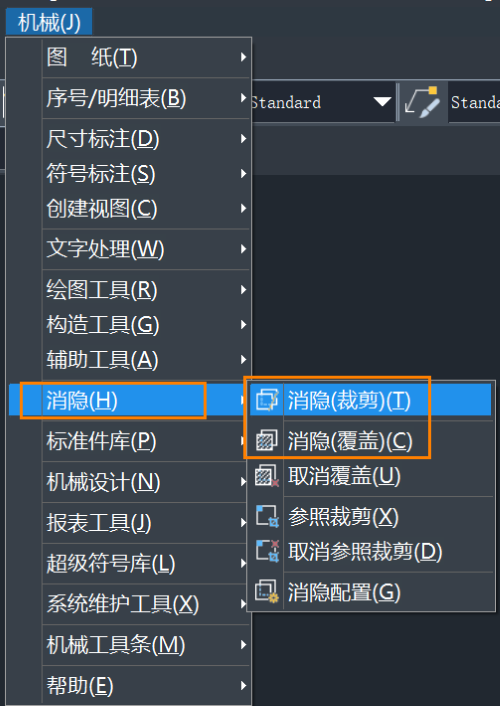

1.点击菜单【机械-消隐-消隐（裁剪）】（【ZwmTrimHide】下令）或【机械-消隐-消隐（笼罩）】（【ZwmCoverHide】下令）；；；；； ；；
（其中【消隐（裁剪）】会修剪下方零件，，，，，，，，效果不可逆。。 。。。【消隐（笼罩）】是上方图形遮挡下方并天生虚线，，，，，，，，可通过【作废笼罩】下令作废消隐效果。。 。。。）
2.凭证下令提醒，，，，，，，，选择上方遮掩图形为远景件；；；；； ；；
3.选择完成后，，，，，，，，点击【回车】或【空格】，，，，，，，，即可天生消隐效果。。 。。。
以上就是本篇文章的所有内容，，，，，，，，希望对你有所资助！
