在使用CAD绘图历程中 ，，， ，，最主要的一个办法是设置标注样式 ，，， ，，这样绘制出来的图纸切合国标标准 ，，， ，，那么我们今天讲述一下CAD设置机械及修建设置标注样式的历程要领 ，，， ，，详细操作办法如下：
尺寸样式的设置：第一步设置公共参数 ，，， ，，第二步划分设置各子样式的参数。。。。。
第一步：设置公共参数（1~5）

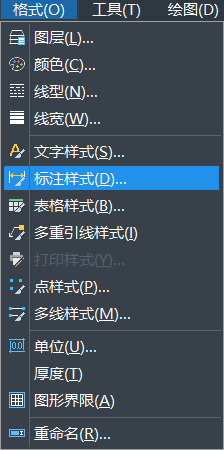

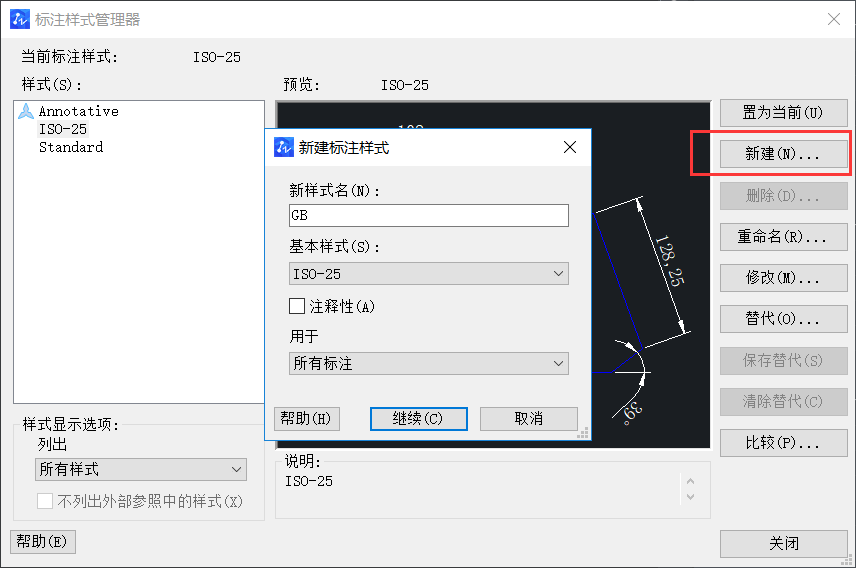

1、新建GB样式 ，，， ，，

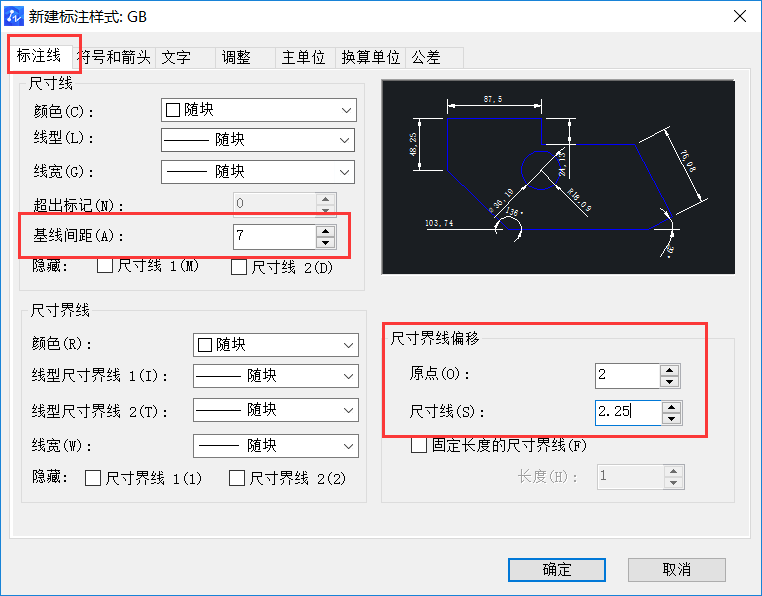

在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。。。。。图中起点偏移量为修建图的标准 ，，， ，，若是是机械图 ，，， ，，可以按默认值稳固。。。。。

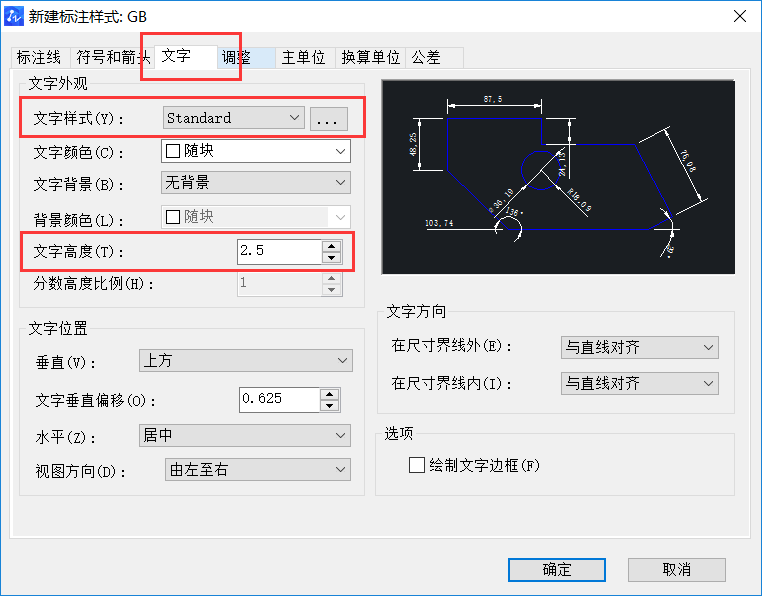

2、选择尺寸文字样式
3、思量标注比例因子：比例因子DIMSCALE取比例的倒数 ，，， ，，如出图比例为1：50 ，，， ，，DIMSCALE=50；；；；；；； ；如出图比例为1：100 ，，， ，，DIMSCALE=100…… ，，， ，，这是在模子空间出图的情形。。。。。若是使用结构 ，，， ，，则选择“按结构（图纸空间）缩放标注” ，，， ，，不必指定DIMSCALE的值。。。。。

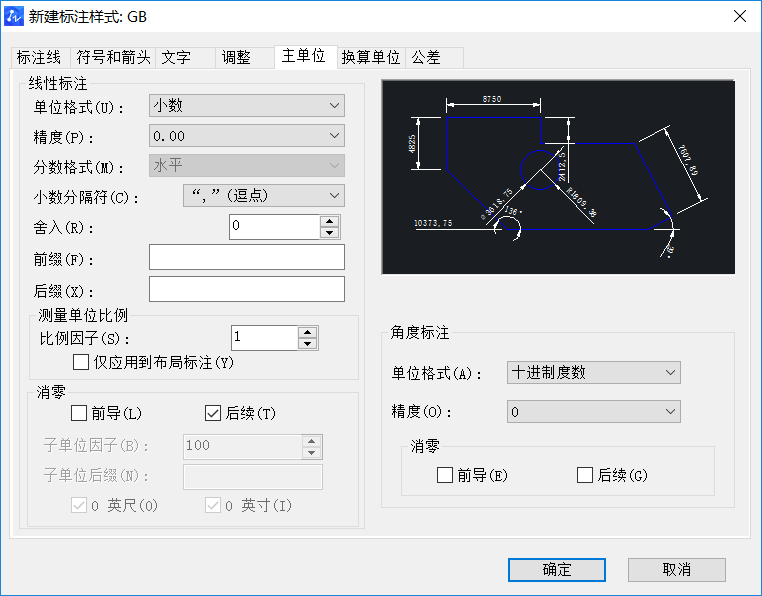

4、单位可以是缺省值。。。。。

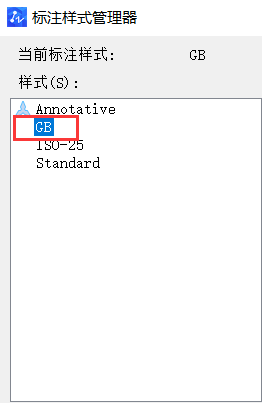

5、公共参数设置完毕 ，，， ，，点击“确定” ，，， ，，返回上一级对话框 ，，， ，，看到新建的GB样式。。。。。
第二步：划分设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注

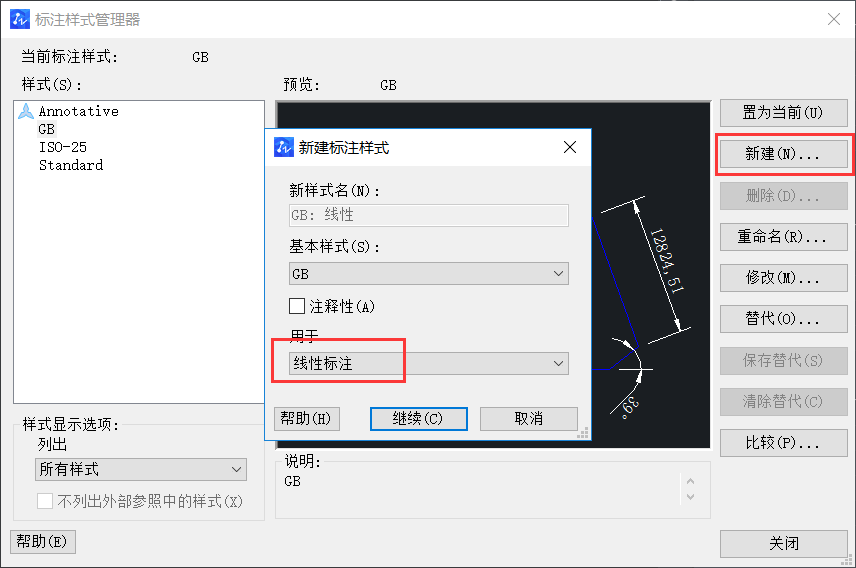

6、设置线性尺性标子样式：继续“新建” ，，， ，，在“用于”下选择“线性标注”。。。。。
7、点击“继续” ，，， ，，为线性标注设置参数。。。。。

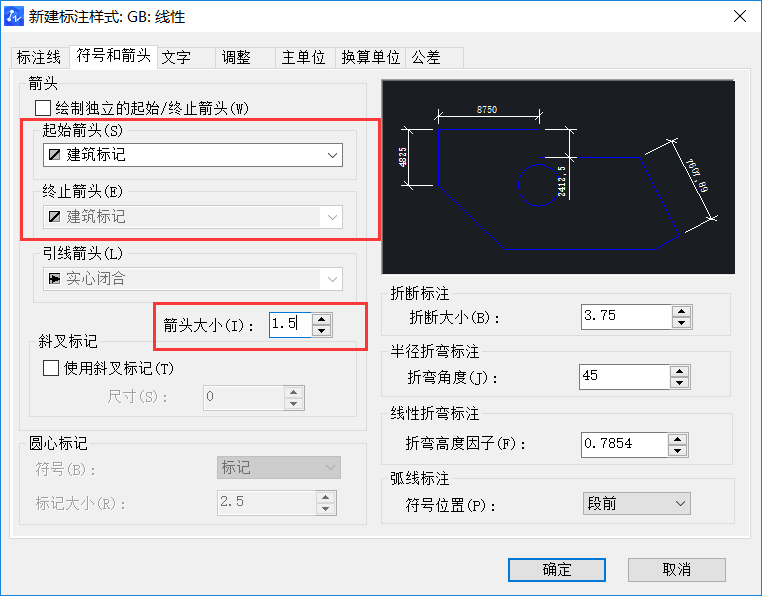

关于修建图 ，，， ，，只需修改箭头为修建标记 ，，， ，，同时将箭头巨细的值改小一些。。。。。此处的值为斜线的水平投影长度 ，，， ，，国标要求斜线长2~3mm。。。。。
其他所有参数均按公共参数设置 ，，， ，，若是为机械图 ，，， ，，箭头及其巨细也不必改。。。。。
8、点击确定 ，，， ，，看到GB样式下的线性标注子样式。。。。。
9、设置直径标注子样式。。。。。

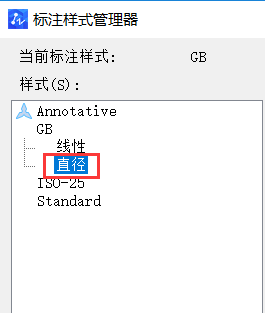

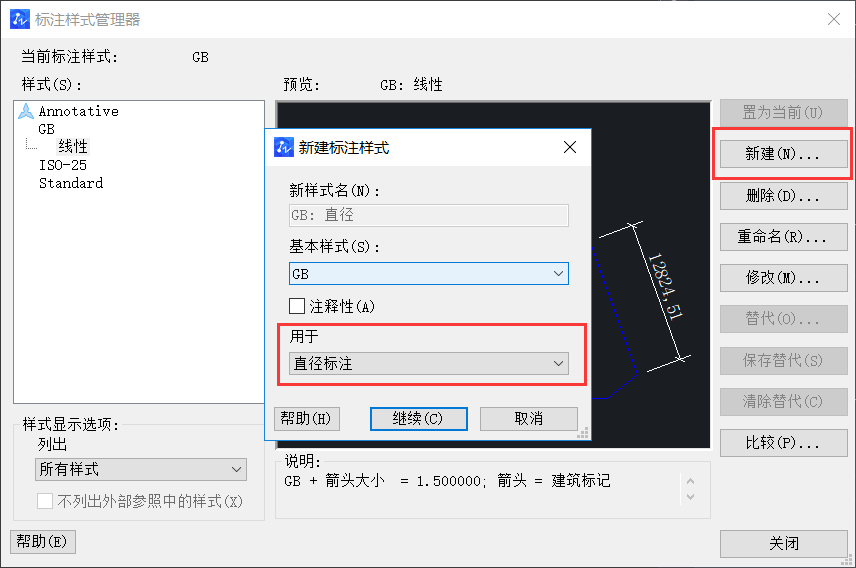

继续“新建” ，，， ，，在“用于”下选择“直径标注” ，，， ，，点击“继续” ，，， ，，为直径标注设置参数。。。。。

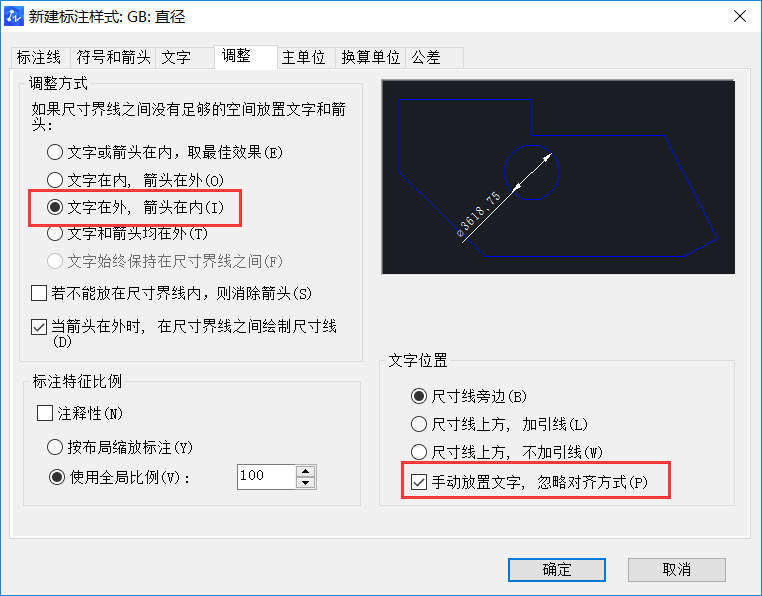

10、对直径标注的文字及箭头位置作调解。。。。。
11.、点击“确定”完成GB样式下的直径标注子样式。。。。。
12、半径标注子样式与直径标注的设置完全相同。。。。。
注：纵然是修建图 ，，， ，，其直径、半径、角度尺寸仍用箭头。。。。。半径标注子样式与直径标注的设置完全相同。。。。。

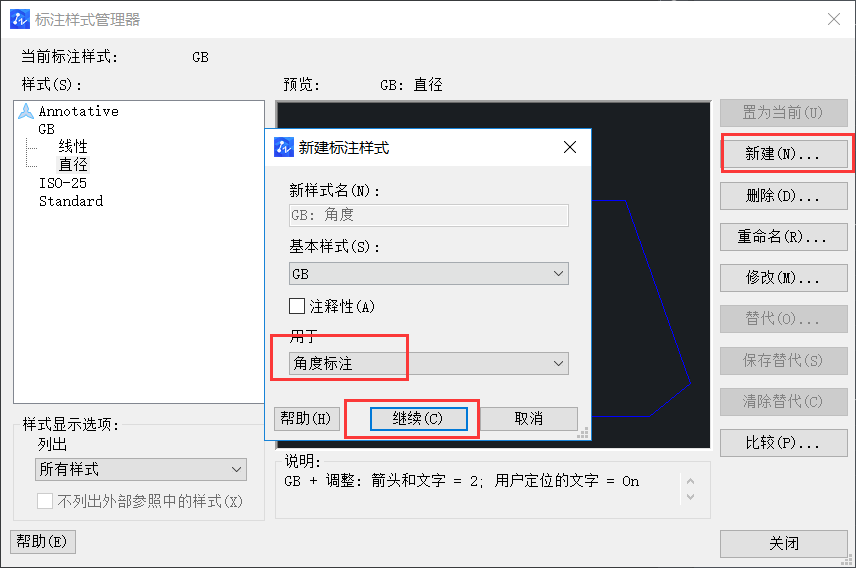

13、设置角度标注子样式。。。。。角度标注国标要求文字水平注写。。。。。

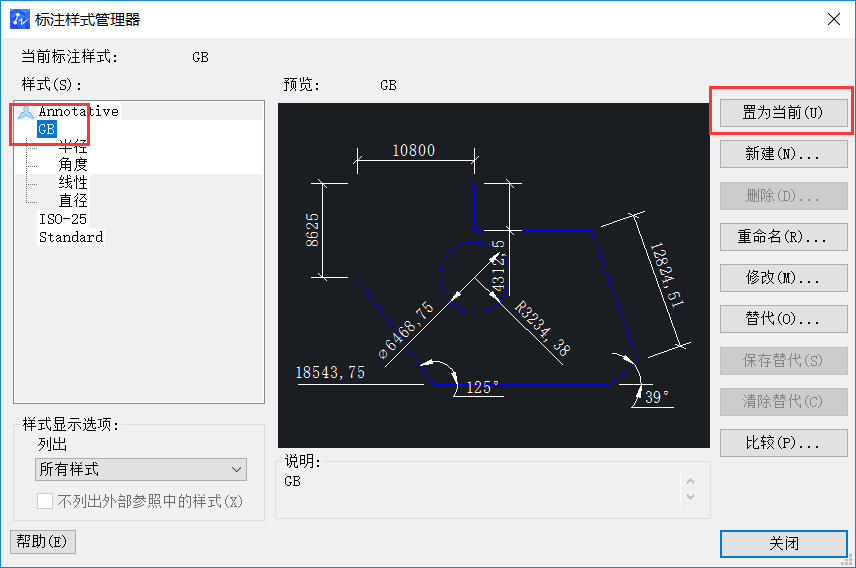

14、完成上述操作后切合国标的尺寸标主样式设置完毕 ，，， ，，将GB样式置为目今样式即大功告成。。。。。
虽然整个历程较量重大 ，，， ，，可是小同伴们只要凭证现真相形再参考这些办法操作一次 ，，， ，，信托各人都能很好地掌握。。。。。
