在CAD绘图历程中 ，，，，，，有时间需要提取文字轮廓线以便于对文字做变形处置惩罚 ，，，，，，或者使用文字轮廓线制作三维文字模子。。。。 。 。。那么事实怎样提取文字轮廓线呢？？？？ ？
着实就是借助剖析文字工具对文字举行剖析 ，，，，，，CAD需要装置扩展工具EXPRESS TOOL ，，，，，，然后详细操作如下：
a. 恣意选择一种文字样式及字体 ，，，，，，输入文字 ，，，，，，例如CAD
b. 在下令行输入“TXTEXP”下令或者在菜单栏选择：工具——文字——文字轮廓线 ，，，，，，接着选择刚刚输入的文字 ，，，，，，效果如图
c. 当轮廓线自动毗连成为关闭整体时 ，，，，，，点选中心的填充并将填充删除可获得纯粹的轮廓线 ，，，，，，效果如图

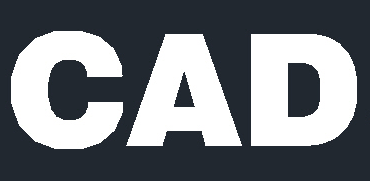

d. 倘若需要将图形拉伸为三维模子 ，，，，，，那么需要对嵌套轮廓线的文字举行处置惩罚：先使用面域下令REGION将轮廓线转换成面域 ，，，，，，接着用布尔运算中的差集下令SUBSTRACT将嵌套的轮廓从外轮廓中剪除 ，，，，，，对其着色后效果如图

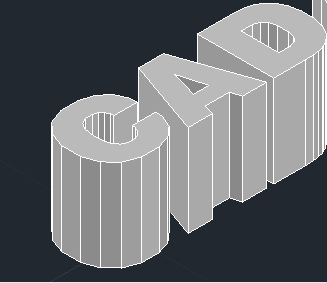

e. 在下令行输入拉伸命名EXTRUDE——选中所有轮廓线——输入拉伸高度——回车 ，，，，，，即可实现三维文字效果 ，，，，，，如图
