CAD图层组过滤器怎么用

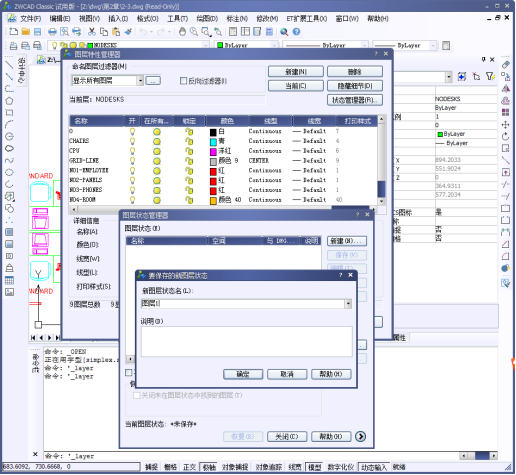

用户可以将经常用到的一个或多个图层界说为图层组过滤器，，，，，，，该过滤器也显示在【图层特征治理器】对话框左边的树状图中，，，，，，，如图1所示 。。。。。中选中一个图层组过滤器时，，，，，，，中望CAD就在【图层特征治理器】对话框右边的列表框中的列表框中列出图层组中包括的所有图层 。。。。。
要界说图层组在过滤器中的图层，，，，，，，只需将图层列表中的图层拖入过滤器即可 。。。。。若要从图层组中删除某个图层，，，，，，，则可先在图层列表框中选中图层，，，，，，，然后单击鼠标右键，，，，，，，选取【从组过滤器中删除】下令 。。。。。
【实战】建设及使用图层组过滤器
1.单击【图层】面板的【
】按钮，，，，，，，翻开【图层特征治理器】对话框，，，，，，，单击该对话框左上角按钮，，，，，，，则树状图中泛起过滤器的名称，，，，，，，输入新名称”图层组1”，，，，，，，按Enter键，，，，，，，如下图
2.在树状图中，，，，，，，单击节点【所有】，，，，，，，以显示图形中的所有图层 。。。。。
3.在列表框中，，，，，，，按住Ctrl键并选择图层”CHAIRS”、”CPU”及”NO4-ROOM”
4.把选定的图层拖入过滤器【图层组1】中 。。。。。
5.在树状图中选择【图层组1】 。。。。。此时，，，，，，，图层列表框中列出图层”CHAIRS”、”CPU”及”NO4-ROOM”
