CAD中建设无界线的图形填充
在CAD中建设填充最常用要领是选择一个关闭的图形或在一个关闭的图形区域中拾取一个点，，，，，现实上在没有界线的情形下CAD也直接建设填充。。。。。
建设填充时我们通常都是输入H快捷键，，，，，或者在工具栏、面板中点填充图标，，，，，翻开填充对话框和面板举行操作，，，，，在对话框或面板中只提供了两种方法：拾取点和选择工具。。。。。
在CAD中一些有对话框的下令还可以通过在下令行设置参数并执行，，，，，例如填充、打印等等。。。。。用下令行方法执行下令时，，，，，有时也会有一些纷歧样的选项，，，，，填充就是这样。。。。。 要让下令执行时不弹出对话框，，，，，通常的做法是在下令名前加上一个“-”号，，，，，例如填充的话，，，，，我们可以输入“-h”，，，，，然后可以凭证下令行提醒来设置参数，，，，，填充下令行提醒如下：“指定内部点或[特征(P)/选择工具(S)/绘图界线(W)/删除界线(B)/高级(A)/绘图序次(DR)/原点(O)/注释性(AN)/图案填充颜色(CO)/图层(LA)/透明度(T)]: ”，，，，，默认方法是“指定内部点”，，，，，也可以选择工具，，，，，使用“绘图界线（W）”，，，，，也就是输入W选项后指定界线点来界说填充界线。。。。。若是在填充后，，，，，下令行将提醒是否保存界线，，，，，选择不保存，，，，，则可以建设无界线的图案填充。。。。。
下面来看一下CAD怎么建设无界线的图形填充。。。。。

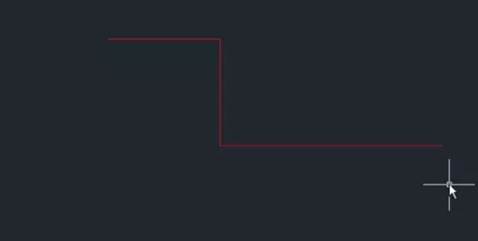

1、假设有一条界线线，，，，，如下图所示。。。。。

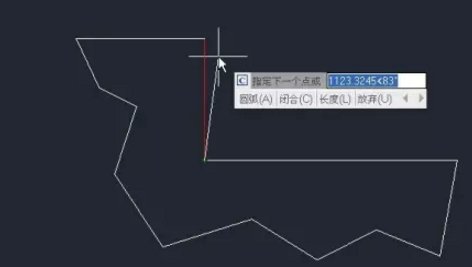

1、 在下令行输入-h，，，，，回车，，，，，挪用填充下令的下令行模式，，，，，输入W，，，，，回车，，，，，在提醒是否保存界线时直接回车，，，，，用默认选项不保存界线，，，，，然后就可以在图中绘制填充的界线线，，，，，如下图所示。。。。。
我们可以看到绘制界线线时的参数跟多段线一样，，，，，不但可以绘制直线段，，，，，还可以通过参数A切换成绘制圆弧段。。。。。
2、 最后输入C，，，，，回车，，，，，让界线线闭合，，，，，下令行会提醒让我们选择界线线起点，，，，，也就是我们还可以继续界说其他界线。。。。。
3、 回车，，，，，接受已绘制的界线，，，，，下令行会继续弹出一最先显示的各项参数，，，，，我们可以设置填充的特征、原点等各项参数。。。。。接纳下令行方法较量贫困的地方就是设置填充的特征，，，，，好比说设置填充图案的名称。。。。。先输入P(特征)参数，，，，，回车，，，，，然后下令行会让你输入填充图案的名称，，，，，然后就是依次输入比例、角度等。。。。。使用下令行设置特征不如对话框更直观利便，，，，，以是我们可以建设后再双击填充在对话框、面板或特征面板（CTRL+1）中去调解这些参数。。。。。

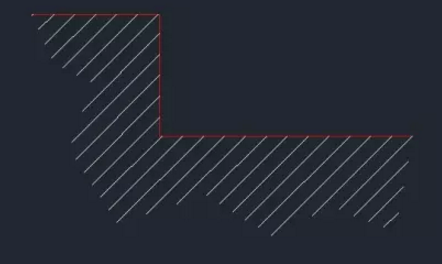

4、 回车，，，，，接受界线和填充的现有设置，，，，，完成填充的建设，，，，，如下图所示。。。。。
