CAD中什么是递延垂足和递延切点

使用CAD的历程中，，，，，，， ，当翻开垂点捕获时有时会泛起“递延垂足”的提醒，，，，，，， ，垂足的看法各人较量清晰，，，，，，， ，递延是什么看法呢？？？？ ？？？什么情形下会泛起这个提醒？？？？ ？？？它和通俗的垂足捕获又有什么差别呢？？？？ ？？？

通常情形下我们画线时先确定第一点，，，，，，， ，然后再捕获垂足，，，，，，， ，而递延垂足的使用则有些相反，，，，，，， ，我们确定与哪条线笔直，，，，，，， ，然后再拖动确认第二点。。。 。。

通过上面的形貌我们可以清晰地知道执行什么操作时会泛起递延垂足的提醒了，，，，，，， ，但由于通常情形下我们都会打起源点、中点、交点等几个常用的捕获选项，，，，，，， ，有些人甚至会将所有选项都翻开，，，，，，， ，当光标直接停留到线上时，，，，，，， ，会优先捕获到端点、中点或最近点，，，，，，， ，“递延垂足”的提醒并禁止易泛起，，，，，，， ，而大大都人也不会为了捕获递延垂足而将其他常用的选项关掉。。。 。。建议各人在捕获对话框中只选择上面所说的几个最常用的捕获选项，，，，，，， ，可以将工具捕获工具栏翻开，，，，，，， ，想使用垂足或其他不常用的捕获选项时点一下工具栏按钮就可以。。。 。。虽然有些设计职员很熟悉下令，，，，，，， ，也可以直接在下令行输入捕获选项。。。 。。

递延垂足的捕获简朴操作如下：

（1）先画一条直线作为基准线，，，，，，， ，然后再点直线按钮或输入快捷键L。。。 。。

（2）在提醒线的起始点时在工具捕获工具栏单击垂足按钮或输入per。。。 。。

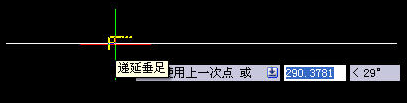

（3）将光标停留在图中已有的直线上，，，，，，， ，就会泛起递延垂足的提醒，，，，，，， ，如下图所示。。。 。。



CAD中什么是递延垂足和递延切点



从图中可以看出不但提醒变了，，，，，，， ，捕获标记也和通俗的垂足标记有些差别。。。 。。

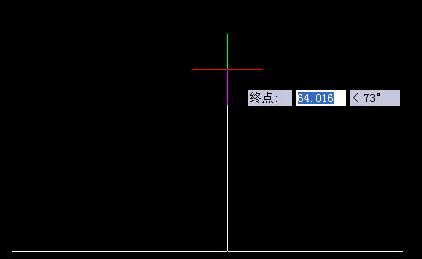

（4）在直线上恣意点单击确定递延垂足的捕获，，，，，，， ，将光标移离捕获的直线，，，，，，， ，移动光标，，，，，，， ，可以看到一条与选定直线笔直的直线在随光标移动，，，，，，， ，如下图所示。。。 。。



CAD中什么是递延垂足和递延切点



（5）单击确定终点，，，，，，， ，就完成了直线的绘制。。。 。。

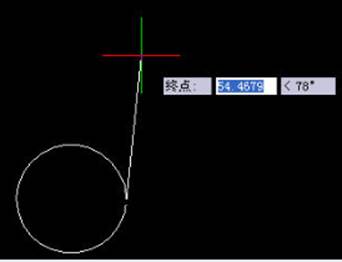

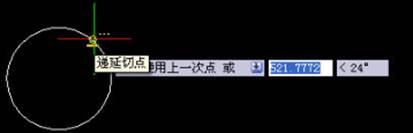

除了有递延垂足外，，，，，，， ，尚有递延切点，，，，，，， ，使用要领基本类似，，，，，，， ，在切点捕获时先选圆或�。。。 。。�，，，，，， ，然后可以拖动确定线的端点，，，，，，， ，拖动时线会绕着圆或弧转，，，，，，， ，如下图所示。。。 。。



CAD中什么是递延垂足和递延切点



CAD中什么是递延垂足和递延切点
