CAD怎么画角度斜线
使用XLINE下令可以绘制出无限长的结构线 ，，，，，，，，使用它能直接绘制出水平、竖直、倾斜及平行的恣意角度斜线 ，，，，，，，，作图历程中使用此下令绘制订位线或绘图辅助线是很利便的。 。。。。。
下令启动要领：
菜单：【绘图】>【结构线】
下令行输入：XLINE或简写XL
【实战】使用XLINE下令画恣意角度斜线
下令：_xline 指定点或[水平（H）/笔直（V）/角度（A）/二中分（B）/偏移（O）]：V
//选择“笔直（V）”选项
指定通过点：ext //使用延伸捕获

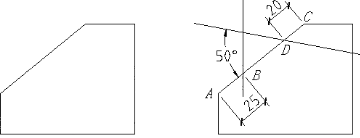

于25 //输入B点到A点的距离 ，，，，，，，，如图1右图所示
指定通过点： //按Enter键竣事下令
下令：XLINE //重复下令
指定点或[水平（H）/笔直（V）/角度（A）/二中分（B）/偏移（O）]：A
输入结构线的角度（0）或参照（R）：r //选择“参照”选项
选择线段工具： //选择线段AC
输入结构线的角度<0>：-50 //输入角度值
指定通过点：ext //使用延伸捕获
于20 //输入D点到C点距离
指定通过点： //按Enter键竣事下令
效果如下图右图所示
下令选项：
指定点：通过两点绘制直线。 。。。。。
水平（H）：绘制水平偏向上的直线。 。。。。。
笔直（V）：绘制笔直偏向上的直线。 。。。。。
角度（A）：通过某店绘制一条与已知线段成一定角度的直线。 。。。。。
二中分（B）：绘制一条中分已知角度的直线
偏移（O）：通过输入偏移距离绘制平行线 ，，，，，，，，或指定直线通过的点来建设平行线。 。。。。。
推荐阅读：CAD怎么去掉打印的留边
