有没有人遇到过，，，，，，，两幅图，，，，，，，将一幅图复制，，，，，，，再另一幅图中粘贴到原坐标，，，，，，，原来两张图都可以很好的匹配，，，，，，，可是却发明这样的方法插入却无法匹配。。。。。这时间，，，，，，，我们需要检查一下两张图的单位了，，，，，，，一样平常问题都处在单位上。。。。。
我们来剖析剖析为什么复制粘贴没事，，，，，，，插入外部参照就有问题了？？ ？？ ？？？
从一张图复制到另一张图时，，，，，，，CAD会忽略单位这个小问题的，，，，，，，我们可以看看下图。。。。。
图中告诉我们插入的外部参照图纸的单位是英寸，，，，，，，由于目今图纸单位是毫米，，，，，，，以是插入的图形会放大25.4倍。。。。。

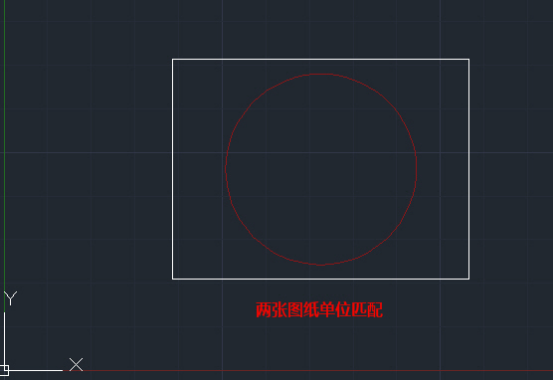

假设单位正常插入外部参照效果如下：

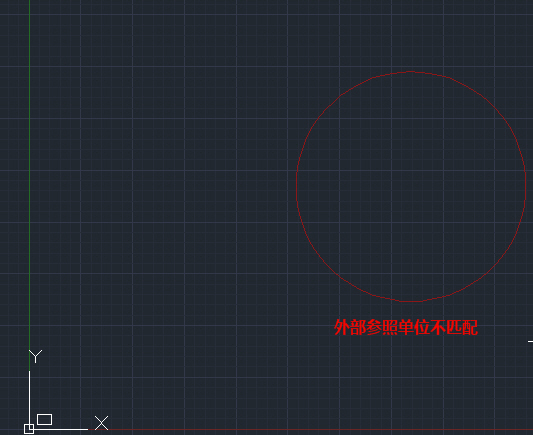

单位不匹配外部参照的效果可能会这样：
不但图形被放大，，，，，，，由于图形并不在原点处，，，，，，，外部参照图形按比例偏离原点或靠近原点。。。。。
若是遇到类似问题，，，，，，，首先输入UNITS下令检查一下两张图的单位，，，，，，，将两张图的单位设置成一样的就好了。。。。。
当我们遇到单位的缘故原由使得外部参照不乐成时，，，，，，，能试试以上的步伐。。。。。
