CAD中提供了多种画圆要领 ，，，，，，，，今天我们来讲一讲三点画圆（3P）时 ，，，，，，，，怎样准确捕获各个点。。。。。。。如图所示 ，，，，，，，，我们需要画过五边形的一个角点且与大圆弧相切的圆 ，，，，，，，，那么怎样捕获小圆的第三点垂足呢 ？？？？？
1、 首先 ，，，，，，，，各人翻开中望CAD软件

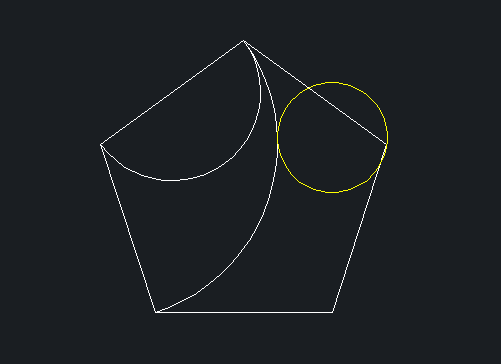

2、 如图所示 ，，，，，，，，由于五边形是一个整体 ，，，，，，，，以是五边形边的垂足很难捕获

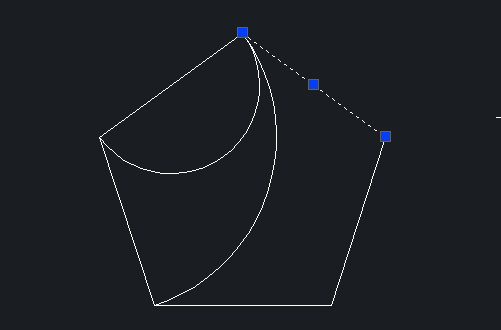

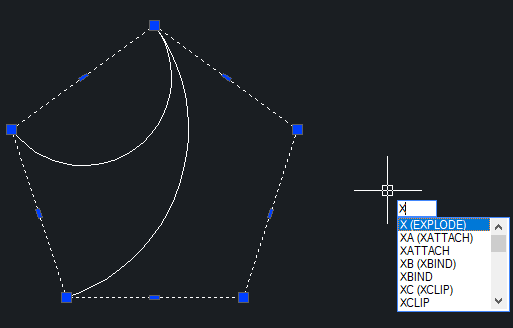

3、 此时我们可以选中五边形 ，，，，，，，，然后执行X下令 ，，，，，，，，按回车键将五边形剖析

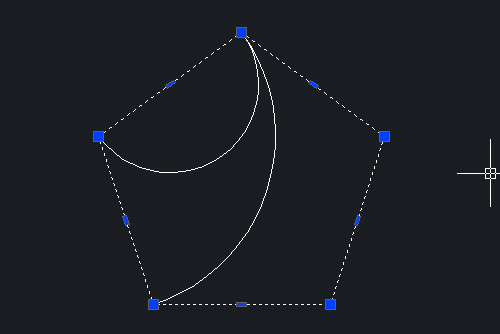

4、 剖析后的五边形如图所示

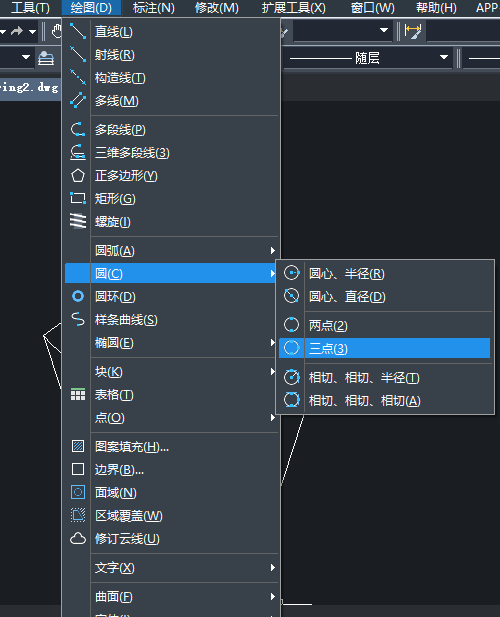

5、 点击【绘图】-【圆】-【三点】按钮 ，，，，，，，，执行【圆】下令

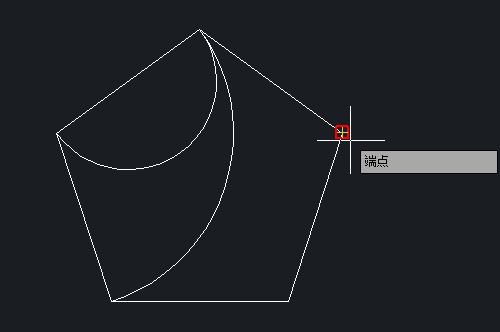

6、 如图所示 ，，，，，，，，捕获五边形的角点为圆的第一个点

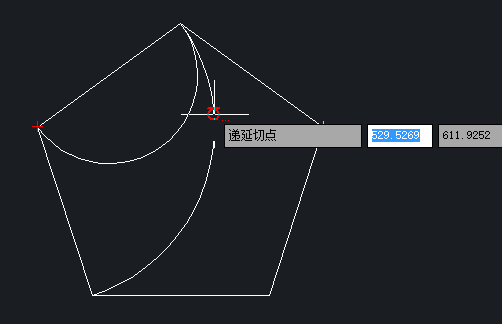

7、 在捕获第二点之前 ，，，，，，，，按住shift键 ，，，，，，，，同时单击鼠标右键 ，，，，，，，，在弹出的对话框中选择“切点” ，，，，，，，，然后在大圆弧上捕获相切点

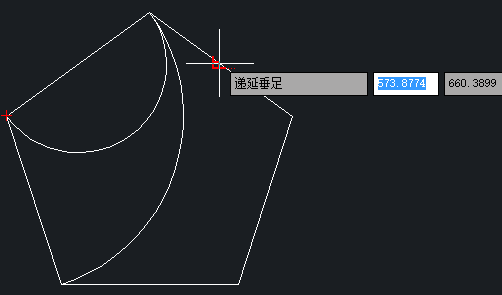

8、 在捕获第二点之前 ，，，，，，，，按住shift键 ，，，，，，，，同时单击鼠标右键 ，，，，，，，，在弹出的对话框中选择“垂足” ，，，，，，，，然后在大圆弧上捕获笔直

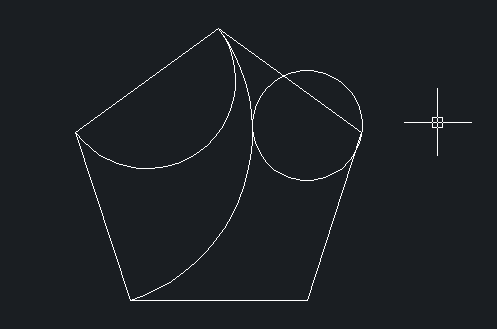

9、 最后在CAD中就绘制出了如图所示的图形
