本文主要团结CAD二维绘图工具和简朴编辑下令绘制四人桌椅 ，，，，，，，，已抵达熟悉牢靠CAD种种工具使用的目的。。。。。。
1、 首先 ，，，，，，，，各人翻开中望CAD软件

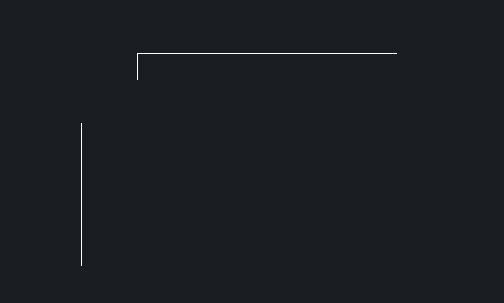

2、 点击【绘图】-【直线】下令 ，，，，，，，，绘制如图所示的椅子起源轮廓

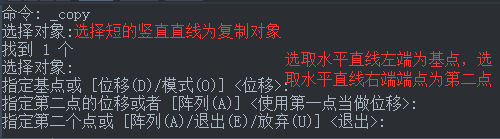

3、 点击【修改】-【复制】按钮 ，，，，，，，，复制竖直直线 ，，，，，，，，下令窗口显示输入如下：

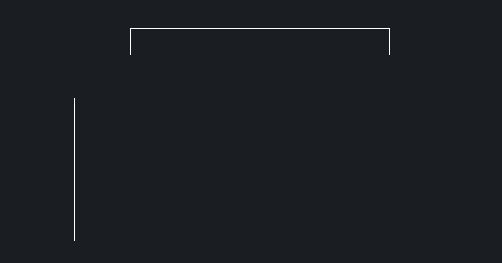

4、 获得下图

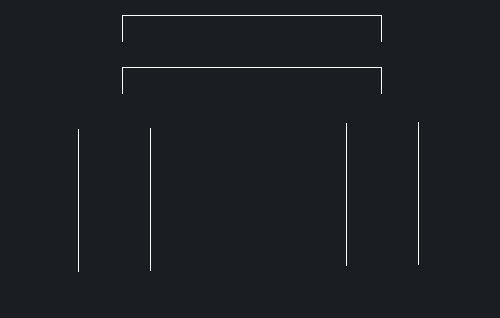

5、 重复【复制】下令 ，，，，，，，，依次绘制椅子的轮廓线

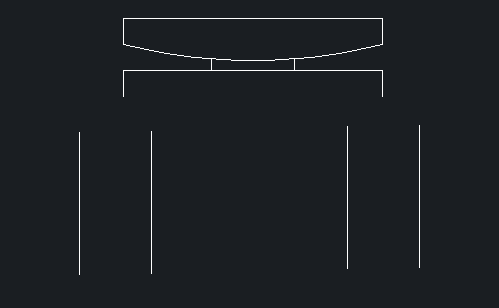

6、 点击【绘图】-【圆弧】-【三点】按钮 ，，，，，，，，绘制椅背的轮廓 ，，，，，，，，然后点击【绘图】-【直线】按钮 ，，，，，，，，绘制一条竖直线 ，，，，，，，，再用镜像下令绘制另一条竖直线 ，，，，，，，，效果如图所示

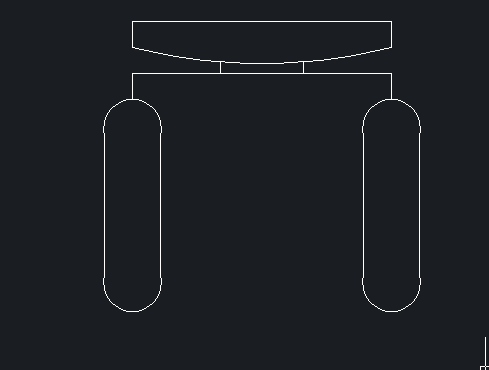

7、 点击【绘图】-【圆弧】-【三点】按钮 ，，，，，，，，绘制扶手上的圆弧 ，，，，，，，，远离椅背那一端的圆弧可以用镜像下令完成

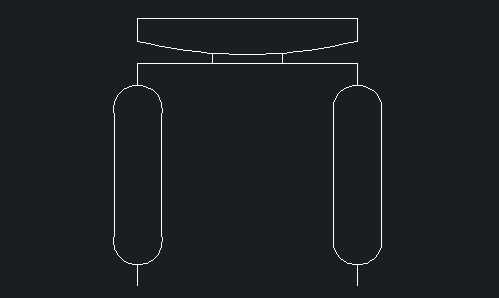

8、 执行【直线】下令 ，，，，，，，，绘制竖直段线 ，，，，，，，，另一端用镜像下令完成

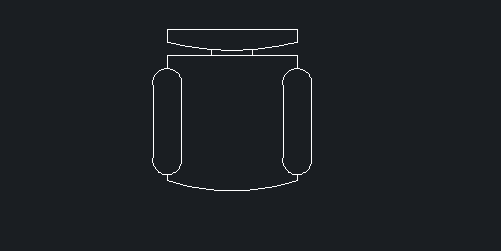

9、 执行【圆弧】下令 ，，，，，，，，绘制如图所示圆弧 ，，，，，，，，此时椅子就绘制好了

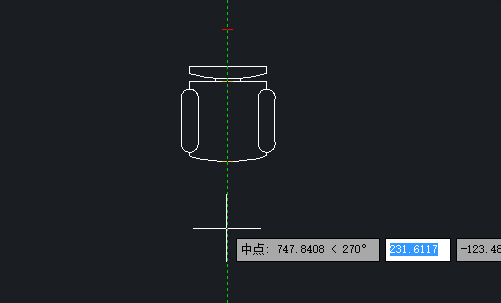

10、 执行【圆】下令 ，，，，，，，，绘制桌子 ，，，，，，，，以椅子为参照 ，，，，，，，，将圆心置于椅子对称线上 ，，，，，，，，然后绘制巨细合适的两个同心圆

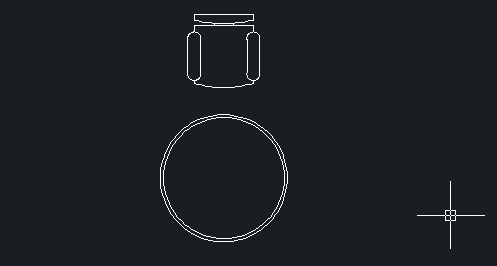

11、 绘制效果如图

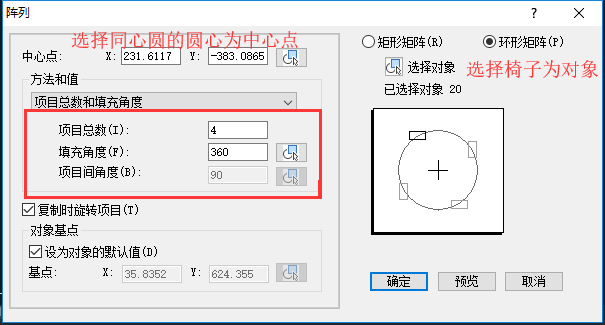

12、 点击【修改】-【阵列】按钮 ，，，，，，，，在【阵列】对话框中选择环形矩阵 ，，，，，，，，然后选择椅子为阵列工具 ，，，，，，，，选择同心圆的圆心为中心点 ，，，，，，，，设置项目总书为4 ，，，，，，，，填充角度为360度 ，，，，，，，，点击确定

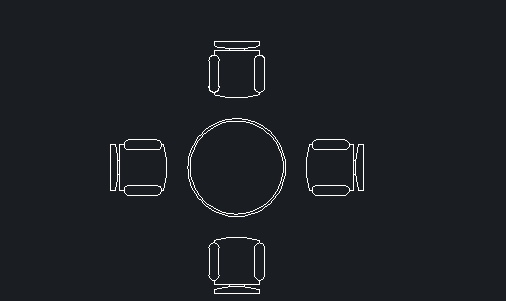

13、 最后在CAD中就绘制出了如图所示的四人桌椅
