今天我们学习绘制如下图所示的图形，，，，，绘制的要领可以有多种，，，，，下面小编先容其中一种绘制要领 。 。。。。。。。
1、 首先，，，，，翻开中望CAD软件

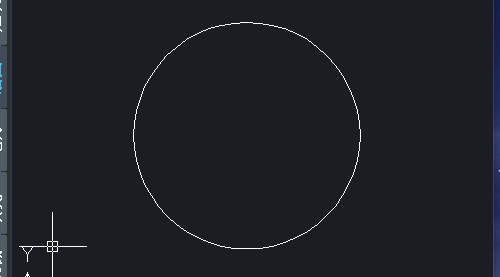

2、 点击【绘图】-【圆】下令，，，，，绘制一个恣意的圆

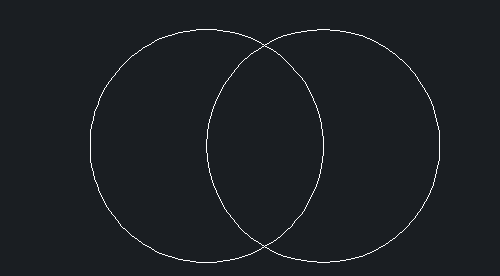

3、 执行【复制】下令，，，，，将画好的圆复制到如图所示的位置

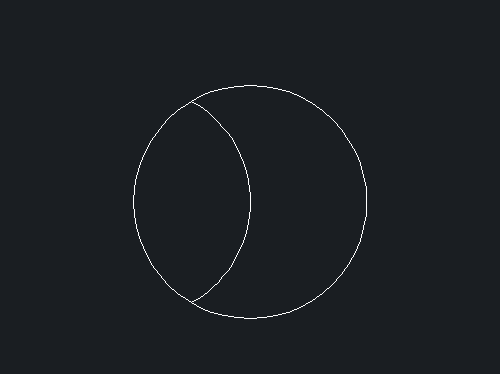

4、 点击【修改】-【修剪】下令，，，，，修剪图形

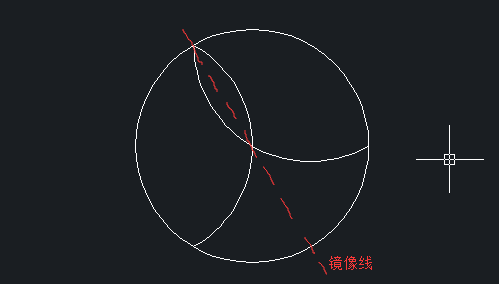

5、 点击【修改】-【镜像】按钮，，，，，选择圆内的弧线为工具，，，，，以如图所示的虚线为镜像线，，，，，获得下图：

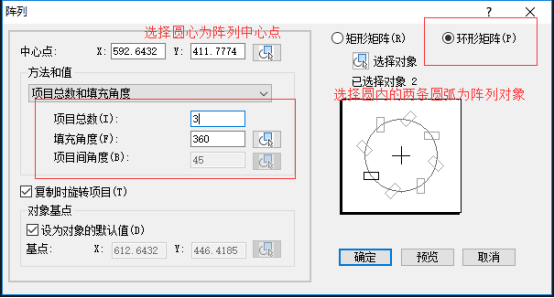

6、 点击【修改】-【阵列】下令，，，，，在弹出的【阵列】对话框中设置如下：

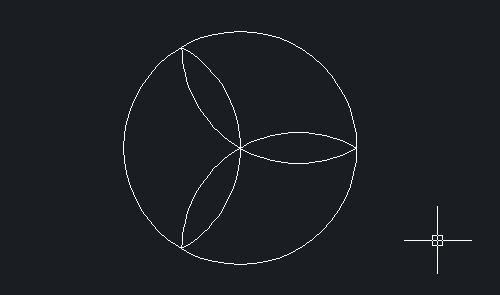

7、 执行上述下令后获得下图

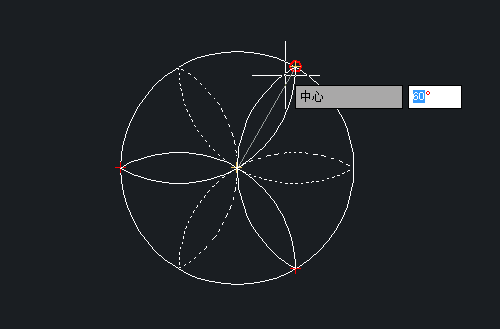

8、 点击【修改】-【旋转】下令，，，，，选择圆内的图形为旋转工具，，，，，如图所示，，，，，旋转角度为60°

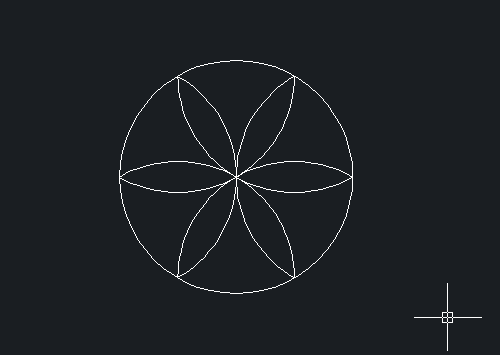

9、 最后在CAD中就能获得响应的图形了
