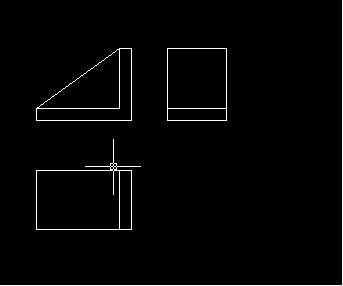

1.我们翻开CAD，，，，，，想要绘制出下图的三角支架
2.然后开启正交模式，，，，，，我们凭证图形的尺寸绘制第一个图形如下，，，，，，
3.更改图层的颜色为红色，，，，，，
4.选择结构线工具：
5.下令行输入H，，，，，，绘制水平结构线：
6.回车后，，，，，，输入V绘制笔直结构线（线均通过第一个图形的各个极点）：
7.凭证尺寸以最下面一条结构线为基准，，，，，，绘制左视图：
8.俯视图的要领跟左视图一样，，，，，，最后删除结构线完成此图：
以上 。。。。 。。
