三维图形不简朴，，，，，，，由于它跟二维图形空间差别，，，，，，，那么今天小编给各人带来cad三维制图实例教程。。。。。。。。下面是学习啦小编整理的要领，，，，，，，希望能给各人解答。。。。。。。。
CAD三维制图实例教程的要领：

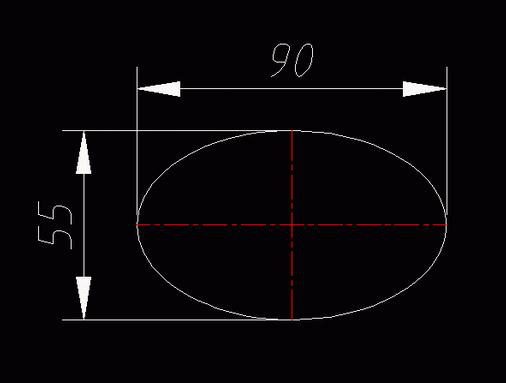

1、画椭圆90*55。。。。。。。。

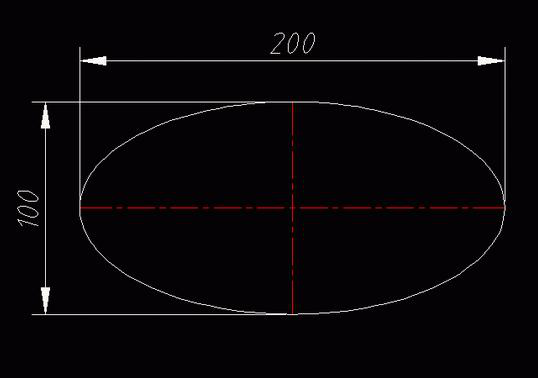

2、再画一个椭圆尺寸为200*100。。。。。。。。

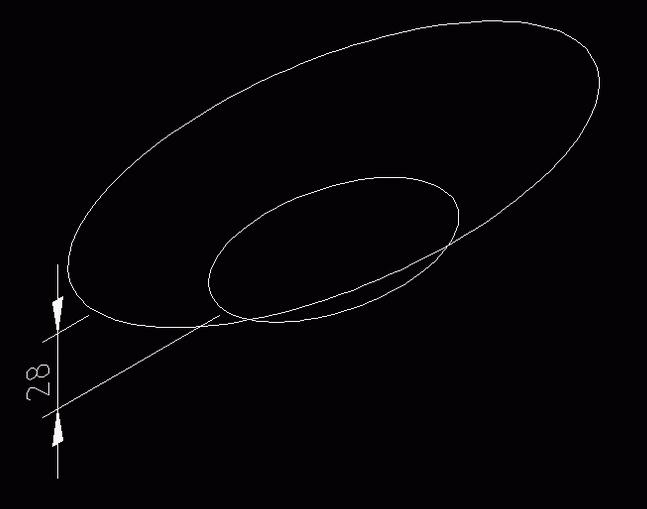

3、小椭圆往下移28，，，，，，，参考下图。。。。。。。。

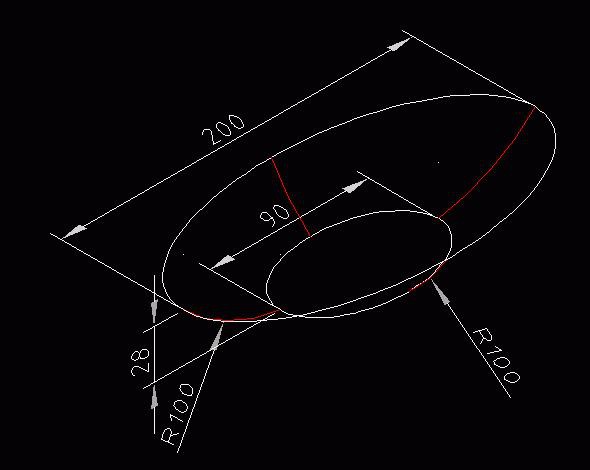

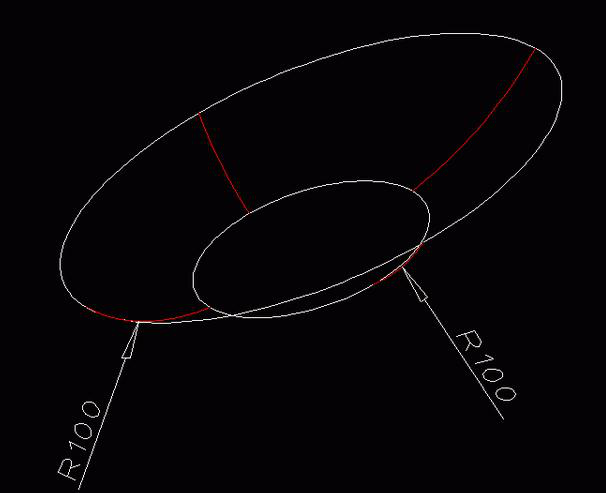

4、绘制四条R100的弧线，，，，，，，要毗连两个椭圆，，，，，，，同时要记得使用USC来画啊。。。。。。。。

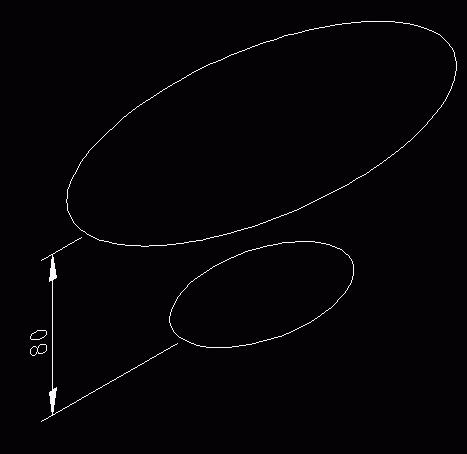

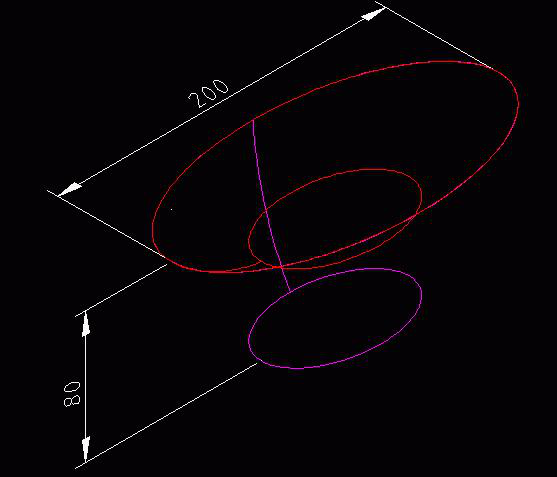

5、再复制一个椭圆为90*55高为200*100椭圆高80，，，，，，， 参考下图。。。。。。。。

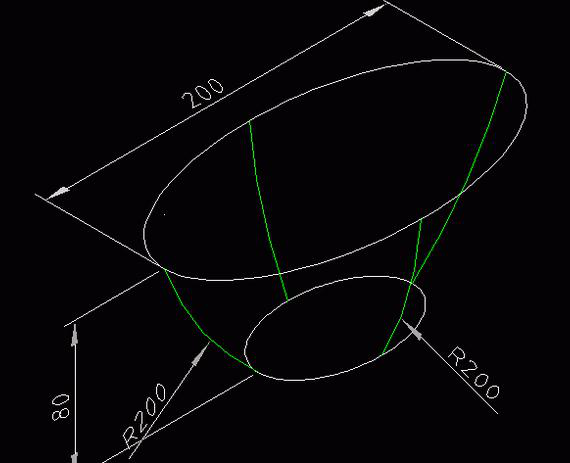

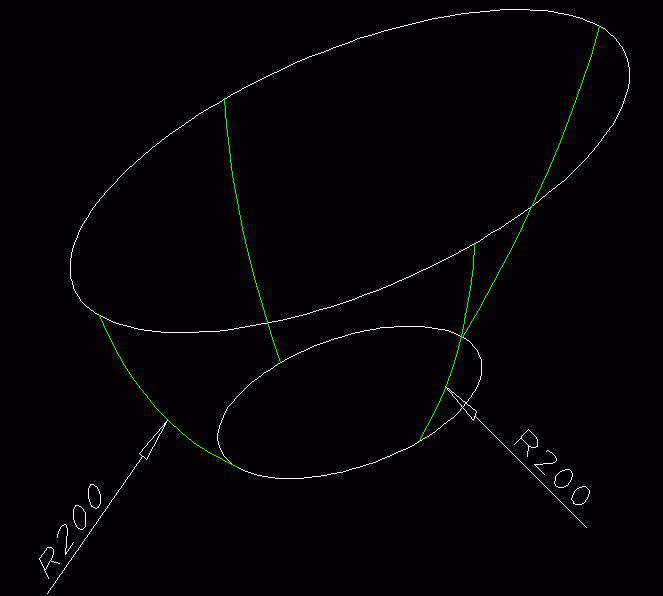

6、绘制四条R200的弧线，，，，，，，要毗连两个椭圆啊，，，，，，，参考下图。。。。。。。。

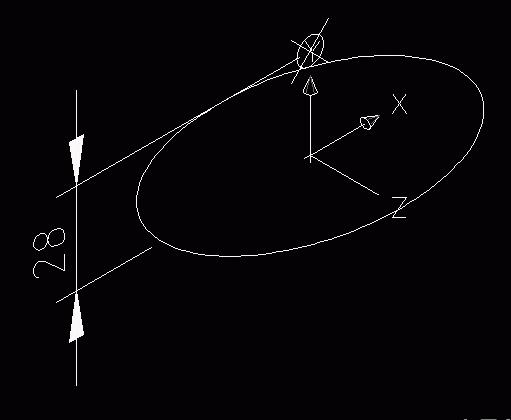

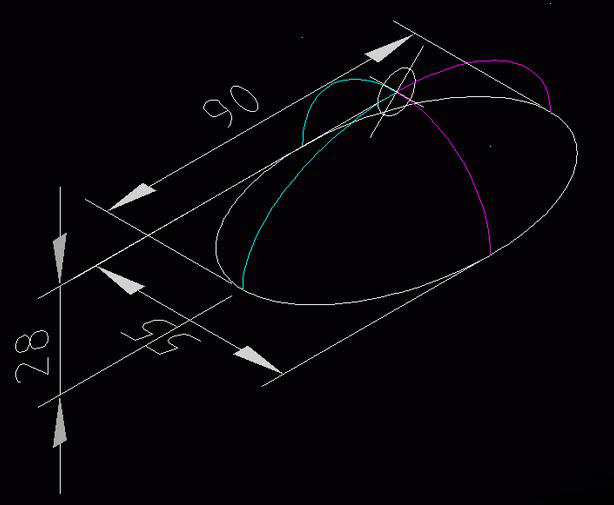

7、画一个点离小椭圆往上移28高，，，，，，，参考下图、

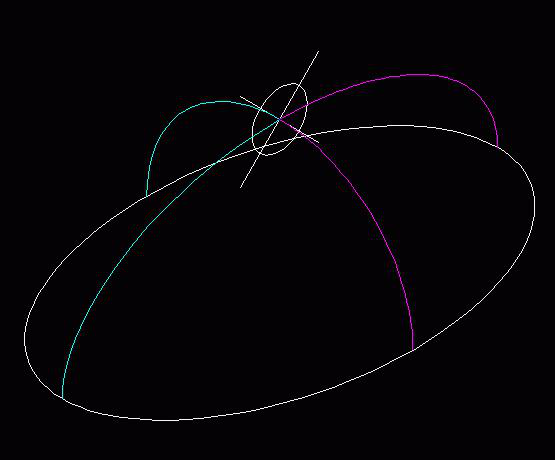

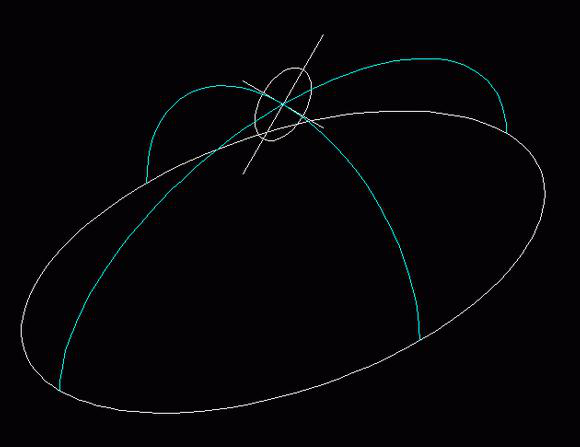

8、使用USC画两椭圆相交与点和90*55椭圆。。。。。。。。
9、修剪两个椭圆，，，，，，，参考下图。。。。。。。。
10、再截断分成四条弧线，，，，，，，

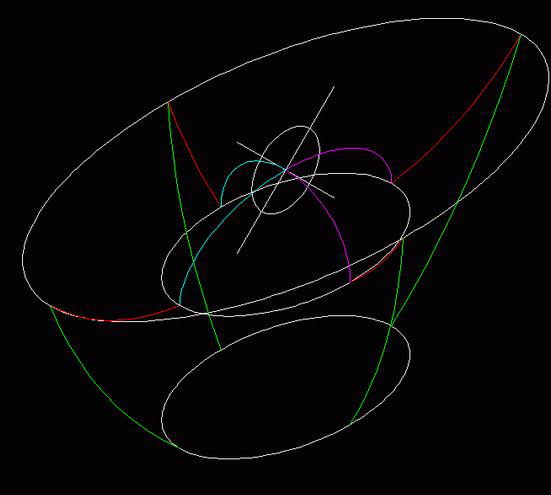

11、先来看看整体的线框图
12、准备做放样事情，，，，，，，先样下图，，，，，，，使用绿线做导向放样

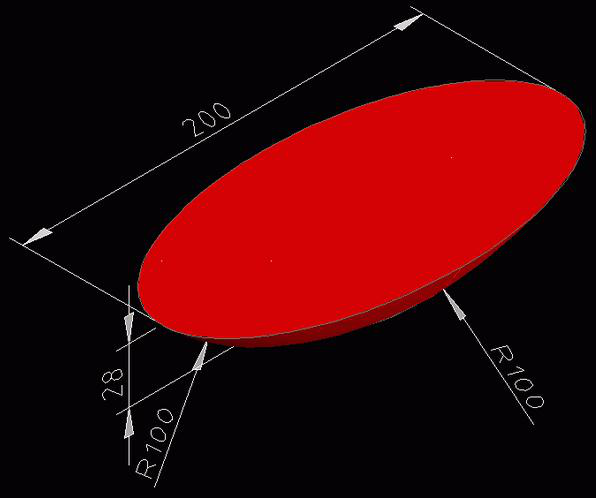

13、放样成实体
14、再放样上端

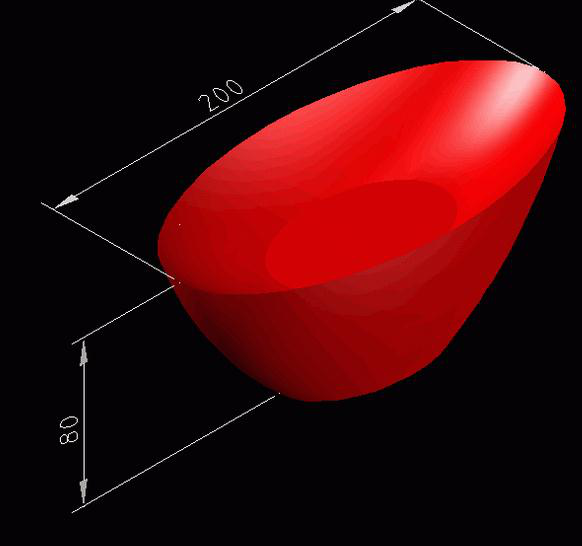

15、然后我们放样成实体，，，，，，，参考下图。。。。。。。。
16、然后我们举行两个实体做布尔运算。。。。。。。。
17、我们看看效果，，，，，，，获得的是下图所示的元宝造型。。。。。。。。
18、再放样半椭圆，，，，，，，使用四条弧线做导向放样。。。。。。。。

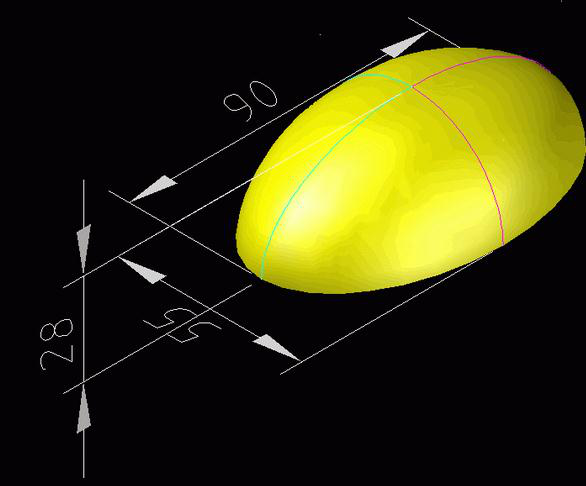

19、放样成实体，，，，，，，尺寸和巨细我们可以参考下图。。。。。。。。

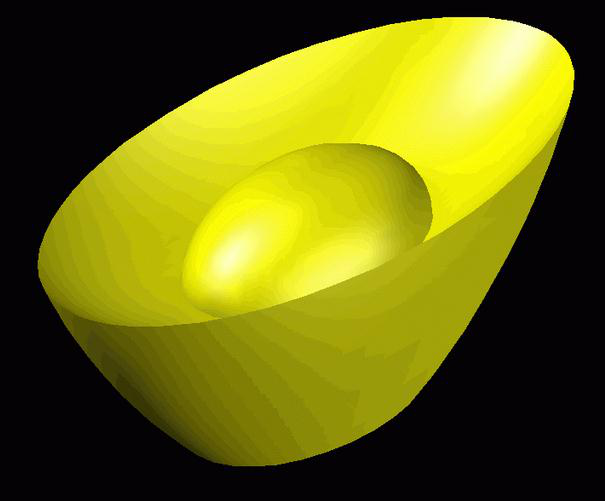

20、移到元宝中心，，，，，，，看看就成了一个元宝了。。。。。。。。

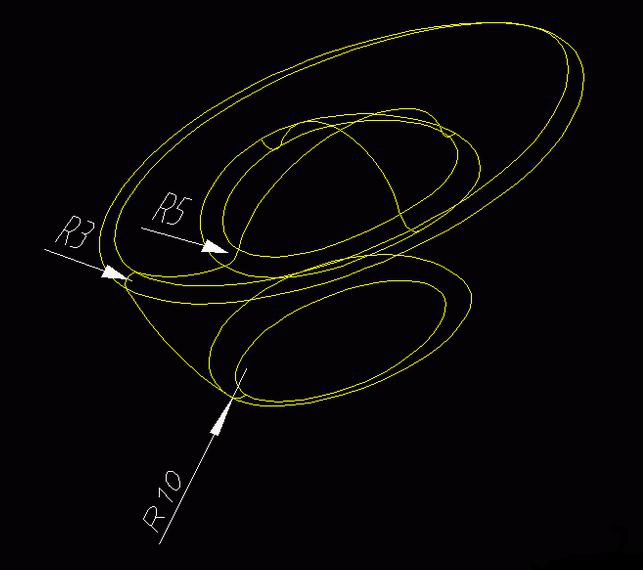

21、再来完善下，，，，，，，倒三处圆，，，，，，，细节都要注重一下，，，，，，，参考下图。。。。。。。。
22、这样我们就成一个漂亮的元宝。。。。。。。。

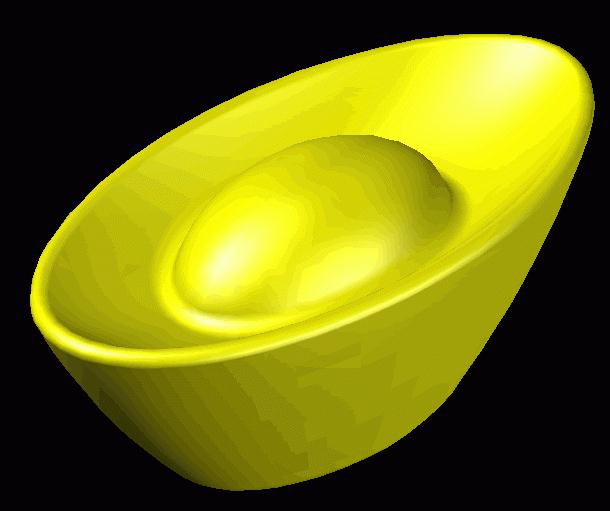

23、最后我们看看渲染效果。。。。。。。。
以上，，，，，，，23411永利金元宝就制作完毕了。。。。。。。。
