CAD结构加入标准图框的要领解说
CAD结构界面怎么快速加入标准图框？？？？？CAD打印图纸时，，，， ，为了规范图纸，，，， ，利便直接打�。。。。。。�，，， ，我们需要加入标准图框，，，， ，怎样在CAD图纸中加入标准图框呢？？？？？今天小编给各人先容CAD结构界面加入标准图框的要领，，，， ，下面一起来看看详细的教程。。。。。。

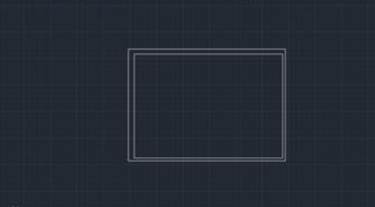

1、翻开CAD，，，， ，在CDA模板中建设标准图框，，，， ，以A2图纸为例

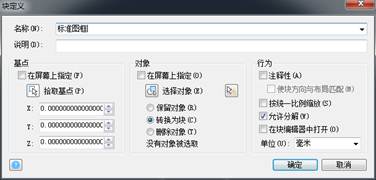

2、选择图框——按B键——设置标准图框未块并命名——确定

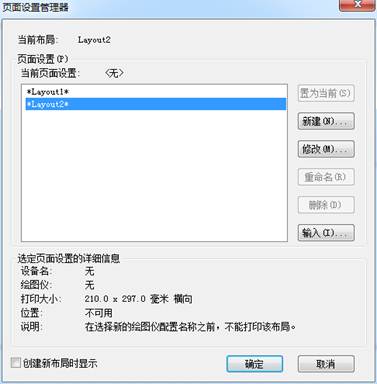

3、点击结构进入——右键结构——页面安排治理器——修改——选择A2图纸——确定

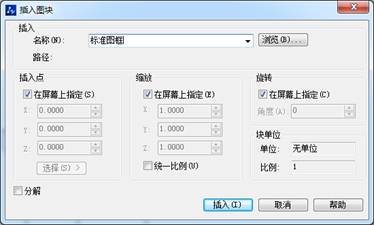

4、按I键——放入设置好的块
5、按MV指定图纸视口——按MS进入视口窗口中

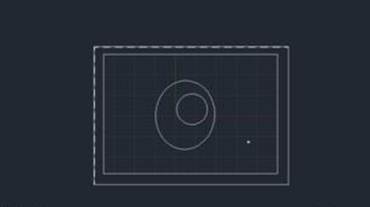

6、按Z——按S键——1/100XP设置图纸比例——调解图纸在图框的位置——双击图框外确定

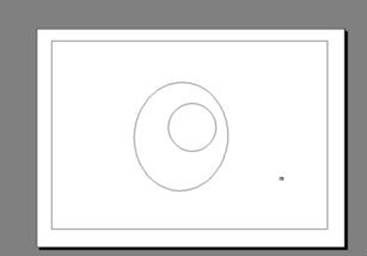

7、右键图框里——显示锁定——是——图框设定完成——打印预览
以上就是在CAD结构界面中加入标准图框的教程，，，， ，希望各人喜欢。。。。。。
