相关看法
1、尺寸标注全局比例因子DIMSCALE
在模子空间出图，，，，，，，，当打印比例是1：n 时，，，，，，，，若是尺寸标注的文字、箭头、尺寸线伸缩等这些标注特征值取打印出来的物理图纸上的规格。。。。。。。。
现在，，，，，，，，我们用图纸空间出图了，，，，，，，，这个DIMSCALE怎么取呢？？？ ？？？？？
（1）DIMSCALE＝1，，，，，，，，由于从图纸空间出图是1：1
（2）DIMSCALE＝n，，，，，，，，由于从模子空间到图纸空间要缩1：n
上面二种回覆初看似乎都有原理，，，，，，，，让我们来剖析一下。。。。。。。。
第一个回覆强调了打印比例，，，，，，，，由于我们已往一直说DIMSCALE与打印比例有关，，，，，，，，现在既然是1：1打印，，，，，，，，自然DIMSCALE＝1。。。。。。。。
可是，，，，，，，，我们万万不可忘了，，，，，，，，这个尺寸标注不在图纸空间，，，，，，，，只管我们不在真正的模子空间标注，，，，，，，，而是在图纸空间在激活的视口上标注，，，，，，，，但尺寸标注作为CAD工具却毫无疑问在模子空间。。。。。。。。既然在模子空间，，，，，，，，让它显示在图纸空间就不得不接受视口比例的缩放，，，，，，，，因此，，，，，，，，这个全局比例不可为1.0。。。。。。。。
若是尺寸就在图纸空间标注，，，，，，，，DIMSCALE＝1是对的。。。。。。。。注重，，，，，，，，尺寸在图纸空间标注，，，，，，，，条件是DIMASSOC=2，，，，，，，，不然天下大乱！
第二个回覆强调了模子空间到图纸空间的缩放，，，，，，，，因此它是对的。。。。。。。。可是，，，，，，，，它这种是没有使用图纸空间的优势。。。。。。。。把尺寸标注同其他工具等同处置惩罚。。。。。。。。
倒运用优势不算错，，，，，，，，但这样做的问题来了，，，，，，，，当一张图纸有多个比例怎么办？？？ ？？？？？古板的模子空间出图，，，，，，，，我们各人已经很是清晰，，，，，，，，即把图形人为缩放，，，，，，，，用丈量比例来调解，，，，，，，，此时的DIMSCALE稳固；；；；；；；；用图纸空间出图，，，，，，，，不必再人为缩放图形了，，，，，，，，丈量比例始终为1.0，，，，，，，，那么，，，，，，，，DIMSCALE照旧稳固吗？？？ ？？？？？若是稳固，，，，，，，，这差别的比例其尺寸标注的文字、箭头等一样巨细。。。。。。。。平划分缩到图纸空间上的视口里，，，，，，，，由于视口比例差别，，，，，，，，它就跟通俗工具一样按视口比例缩放，，，，，，，，一张图纸打印出来其尺寸势必大巨细小。。。。。。。。
云云说来，，，，，，，，这个DIMSCALE要随着变，，，，，，，，它差池应打印比例，，，，，，，，而是直接对应视图比例，，，，，，，，即1：100的图形为100，，，，，，，，1：50的图形为50。。。。。。。。
以是，，，，，，，，我们经常听到看到这种不严密的说法： “DIMSCALE是图纸比例因子”。。。。。。。。
（3）DIMSCALE=0，，，，，，，，不要去设

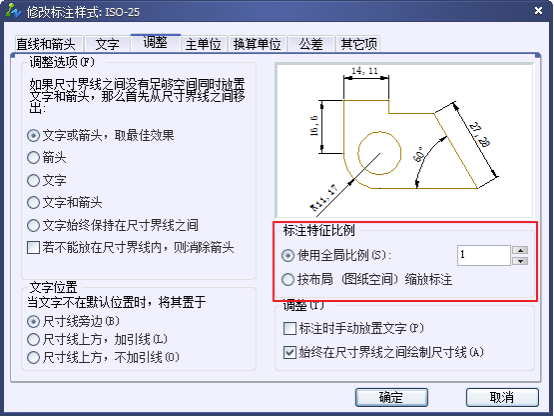

这是准确谜底。。。。。。。。用图纸空间出图，，，，，，，，打印时以1：1，，，，，，，，图形由视口缩小，，，，，，，，差别视口可以设置差别的比例，，，，，，，，尺寸标注的特征值（文字、箭头等的大�。。。。。。。。┯Ω檬遣畋鸬�，，，，，，，，也即DIMSCALE不可是一个数。。。。。。。。问题是CAD早注重到这一点，，，，，，，，它为了不增添用户的贫困，，，，，，，，提取视口比例来取代这个值，，，，，，，，于是用户不要再设置这个DIMSCALE了，，，，，，，，从下图可以看出，，，，，，，，它成了禁选，，，，，，，，显示为0。。。。。。。。
即便尺寸在图纸空间标注，，，，，，，，照样可以设DIMSCALE=0，，，，，，，，这是系统较量智慧的一点。。。。。。。。哈哈，，，，，，，，这样看来DIMSCALE=0乃名副着实的正解。。。。。。。。
这样，，，，，，，，用图纸空间既没有丈量比例设置的贫困，，，，，，，，也没有全局比例设置的贫困。。。。。。。。但这有个条件：尺寸标注的特征值必需取打印出来图纸上的规格，，，，，，，，不然，，，，，，，，CAD提供的利便功效就没法享受。。。。。。。。
2、DIMASO 与 DIMASSOC
DIMASO是2002之前控制尺寸标注关联性的系统变量，，，，，，，，它的界说是：
DIMASO＝on，，，，，，，，关联标注
DIMASO＝off，，，，，，，，不关联标注
2002最先增添了系统变量DIMASSOC，，，，，，，，它的界说是：
DIMASSOC＝0，，，，，，，，剖析的标注。。。。。。。。包括单个工具而不是单个标注工具的荟萃。。。。。。。。
DIMASSOC＝1，，，，，，，，无关联标注。。。。。。。。与其丈量的几何图形一起选定和修改。。。。。。。。
DIMASSOC＝2，，，，，，，，关联标注。。。。。。。。当与其关联的几何工具被修改时，，，，，，，，关联标注将自动调解其位置、偏向和丈量值。。。。。。。。结构中的标注可以与模子空间中的工具相关联。。。。。。。。
DIMASSOC与DIMASO的关系
DIMASSOC＝1 相当于DIMASO＝on
DIMASSOC＝0 相当于DIMASO＝off
这里有一个看法要澄清：DIMASSOC＝1 称“无关联标注”，，，，，，，，DIMASO＝on 称“关联标注”，，，，，，，，初看是矛盾的。。。。。。。。现实上是差别版本差别叫法，，，，，，，，统一“关联”差别寄义。。。。。。。。
3、线型比例

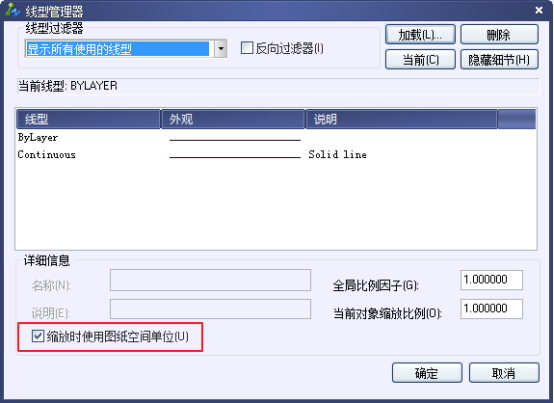

这里，，，，，，，，我们要解决的是用图纸空间后怎样设置的问题。。。。。。。。先看下图。。。。。。。。
这里有一个很是贫困的看法。。。。。。。。
若是图纸比例是1：50，，，，，，，，那在"全局比例因子(G)"内输入50（线型规格是物理图纸上的规格），，，，，，，，谁人“缩放时使用图纸空间单位(U)”不打勾，，，，，，，，既能在模子空间正常显示线型，，，，，，，，也能在图纸空间"正常"显示线型（注重这个正常是加引号的正常）。。。。。。。。而像上图那样，，，，，，，，在图纸空间能正常显示线型，，，，，，，，在模子空间却不可正常显示线型了。。。。。。。。
这里为什么要有这个“缩放时使用图纸空间单位(U)”？？？ ？？？？？
这就要回到前面，，，，，，，，在一张图纸上有多个比例时，，，，，，，，我们现在已经不是人为缩放图形，，，，，，，，而是用差别的视口，，，，，，，，以差别的视口比例来解决。。。。。。。。1：100的图上画一个1：5的图，，，，，，，，显然，，，，，，，，这个1：5的图形很小，，，，，，，，只是由于视口比例让它放大了。。。。。。。。而在模子空间，，，，，，，，这个很小的1：5的图形，，，，，，，，用原来的线型比例，，，，，，，，经视口放大，，，，，，，，线型就响应放大，，，，，，，，也即，，，，，，，，若是是一条虚线，，，，，，，，由于图形小，，，，，，，，可能就显示出三段实线二段空格，，，，，，，，到了图纸空间它虽然照旧三段实线二段空格，，，，，，，，但图形大了，，，，，，，，势必这个实线段和空格也随着放大，，，，，，，，那么相对与其他视口，，，，，，，，这虚线就显着差别。。。。。。。。
模子空间到图纸空间相当于把模子空间“打印”到图纸空间，，，，，，，，而打印的看法我们太清晰了，，，，，，，，就是整体缩放。。。。。。。。这线型也不破例。。。。。。。。
差别视口有差别比例，，，，，，，，线型也要随视口比例缩放，，，，，，，，但我们不希望它这样，，，，，，，，我们要的是在一张图上统一种线型打印出来一致，，，，，，，，就像文字或尺寸标注，，，，，，，，一张图就一个样。。。。。。。。
要抵达这个要求，，，，，，，，线型就必需由图纸空间来自动缩放，，，，，，，，即在“缩放时使用图纸空间单位(U)”上打勾。。。。。。。。但我们要注重到它的寄义，，，，，，，，它是以图纸空间的规格来设置线型比例了，，，，，，，，图纸空间以1：1打印，，，，，，，，那么"全局比例因子(G)"就是以图纸空间的巨细来设置，，，，，，，，若是线型规格就是按打印出的物理图纸上的规格设置的，，，，，，，，其值就即是1.0，，，，，，，，若是选用的是英制单位线型，，，，，，，，公制单位出图，，，，，，，，它就即是25.4。。。。。。。。
这样的设置，，，，，，，，现实就是依图纸空间为依据了，，，，，，，，它基础不管模子空间，，，，，，，，显然当我们回到模子空间，，，，，，，，线型没法正常显示了。。。。。。。。
若是你用图纸空间出图只是习惯，，，，，，，，并且图纸就一个比例，，，，，，，，那你用不着这么设置，，，，，，，，按原来的模子空间设置线型，，，，，，，，让它“打印”到图纸空间，，，，，，，，双方都没事。。。。。。。。也就是说，，，，，，，，这种特殊情形，，，，，，，，就设置全局比例因子LTSCALE，，，，，，，，而谁人“缩放时使用图纸空间单位(U)”不要去勾上。。。。。。。。
