用CAD怎么画十字形螺丝刀
本问为CAD制图的实例教程，，，，，，，在教程中小编会为列位朋侪解说了怎样在中望CAD中制作十字螺丝刀头的要领以及流程，，，，，，，主要学习拉伸、剖切、差集、倒角、UCS阵列等下令的运用，，，，，，，希望能给朋侪们带来资助。。。。。 。

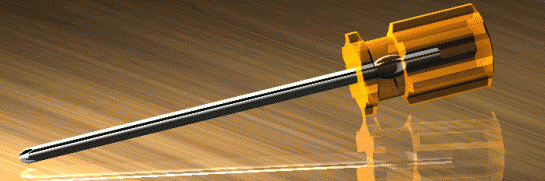

"十"字形螺丝刀的画法:

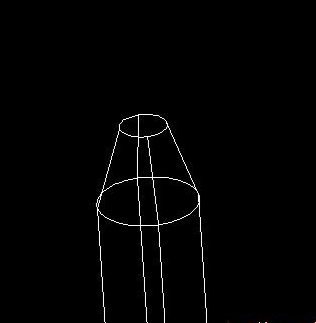

1、首先画一个直径6长200的圆柱体，，，，，，，拉伸时是正角度。。。。。 。

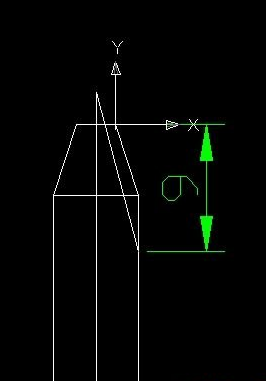

2、画出凹槽剖面深度位置线

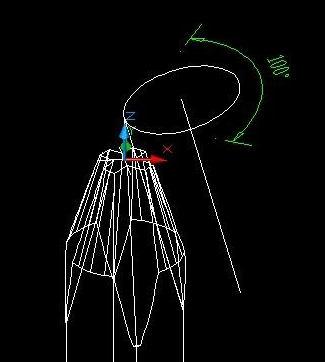

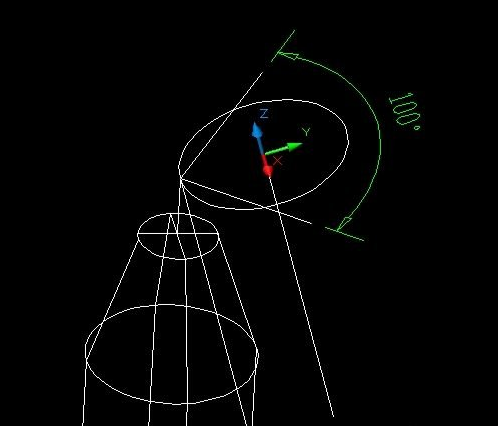

3、此线偏移3，，，，，，，调解UCS作一圆、画一个大于95°-100°的角

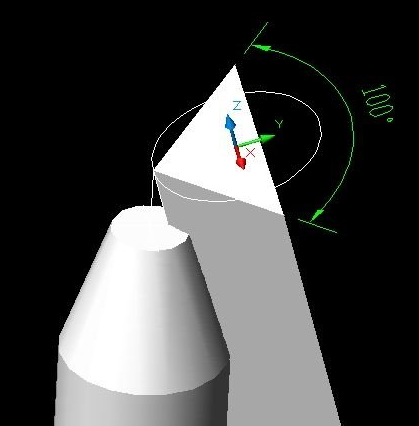

4、连一个闭合环——面域——路径拉伸成体

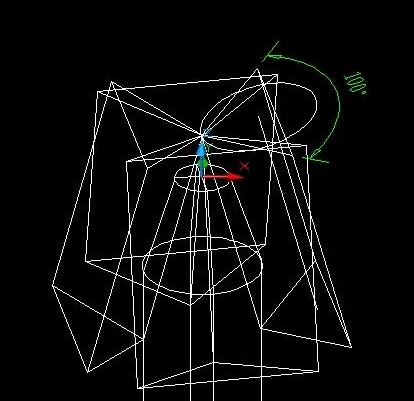

5、再调解UCS阵列四个

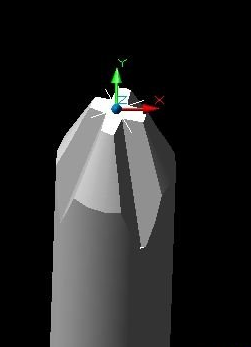

6、差集
7、就这样完成了
