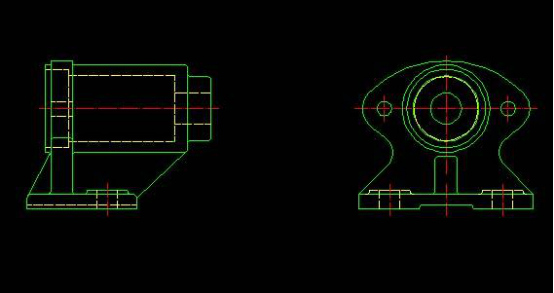

用CAD做平面视图时，， ，，，，常遇到由两个视图补画第三视图的情形。。。。。 。。。不少人看到这种问题时，， ，，，，要是看到视图里给出了尺寸就直接按尺寸来做另一视图，， ，，，，要是没有给出尺寸时就用CAD中自带的工具举行量取做另一视图。。。。。 。。。着实这都是不明智的做法，， ，，，，甚至会爆发由于尺寸进位而导致的过失。。。。。 。。。下面，， ，，，，团结以下两个视图，， ，，，，就我常使用的一些做图要领先容如下：
按下图所示复制左视图：
再把复制出来的图按图中所示旋转 -90度：
画出第一条线段：
按这种要领，， ，，，，可画出其它线段。。。。。 。。。
关于圆柱体及其它一些在两个视图中都有一样的体现要领的线段，， ，，，，可直接从一个视图复制过来，， ，，，，提高作图速率：
最后，， ，，，，按要求，， ，，，，画完图后，， ，，，，把主视图改为全剖视图。。。。。 。。。最终效果如下图：
