操作菜单“标注”→“直径”，，， ，，，，下令行窗口提醒“选择圆弧或圆：”，，， ，，，，在要标注的圆上点击一下，，， ，，，，将鼠标向圆外稍微拖动一下再点击一次，，， ，，，，直径就标注好了，，， ，，，，像图1中φ25的样子,这是CAD的默认样式，，， ，，，，选中它之后右击鼠标，，， ，，，，在快捷菜单里点选“标注文字位置”→“单独移动文字”，，， ，，，，拖动文字到圆内尺寸线上方就能够获得图中φ80的样子。。。。。。选中直径标注，，， ，，，，点击激活位于圆上的夹点，，， ，，，，拖动鼠标能够改变标注的倾斜角度。。。。。。
标注半径的要领和标注直径十分相似，，， ，，，，操作菜单“标注”→“半径”，，， ，，，，下令行窗口提醒“选择圆弧或圆：”，，， ，，，，在要标注半径的圆弧上点击一下，，， ，，，，稍微拖动一下鼠标再点击一次，，， ，，，，半径就标注好了，，， ，，，，像图1中的两种样子那样。。。。。。选中半径标注，，， ，，，，点击激活位于圆弧上的夹点，，， ，，，，拖动鼠标能够改变标注的倾斜角度。。。。。。

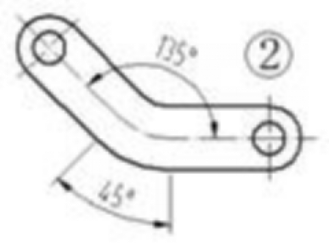

角度的标注很是简朴，，， ，，，，操作菜单“标注”→“角度”，，， ，，，，依次点击组成夹角的两条直线，，， ，，，，然后拖沓鼠标到泛起合适的标注样式的时间再次点击鼠标，，， ，，，，角度就标注好了。。。。。。像图2中角度135°的样子。。。。。。
还能够对圆弧的角度举行标注，，， ，，，，操作菜单“标注”→“角度”，，， ，，，，点击圆弧�。。。。。�，， ，，，，拖沓鼠标到泛起合适的标注样式的时间再次点击鼠标，，， ，，，，完成标注，，， ，，，，就像图2中圆弧角45°那样。。。。。。
“引线”的用处许多，，， ，，，，常用来标注零部件编号、倒角等等。。。。。。
第一步，，， ，，，，操作菜单“标注”→“引线”，，， ，，，，下令行窗口提醒“指定第一个引线点或 [设置(S)] <设置>：”，，， ，，，，直接回车进入“引线设置”对话框，，， ，，，，一样平常情形下需要更改的设置在“引线和箭头”和“附着”两个选项卡里。。。。。。

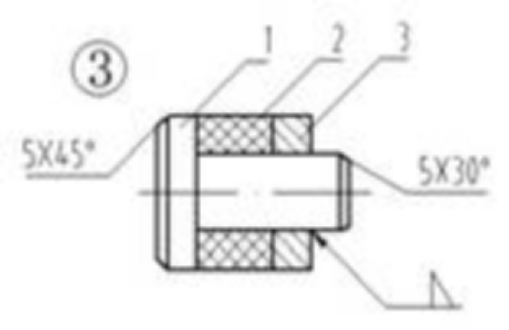

在“引线和箭头”选项卡里要选定引线有无箭头以及箭头的样式，，， ，，，，还要选定第一段和第二段引线的角度，，， ，，，，图3里标注5×30°倒角的第一段引线的约束角度设置为30°，，， ，，，，其余的第一段引线的约束角度设置为45°，，， ，，，，大多情形下第二段引线的约束角度设置成“水平”。。。。。。
在“附着”选项卡里选中“最后一行加下划线”。。。。。。
设置好以后点击“确定”关闭“引线设置”对话框。。。。。。
第二步，，， ，，，，下令行窗口再一次提醒“指定第一个引线点或 [设置(S)] <设置>：”，，， ，，，，在倒角处引线最先的地方点击鼠标。。。。。。
第三步，，， ，，，，下令窗口接着提醒“指定下一点：”，，， ，，，，向斜偏向拖动鼠标到斜线竣事的地方点击一下。。。。。。
第四步，，， ，，，，下令窗口再次提醒“指定下一点：”，，， ，，，，将鼠标向水平偏向拖动很短一段距离后在点击一下。。。。。。
第五步，，， ，，，，下令行窗口提醒：“指定文字宽度：”，，， ，，，，不必剖析它，，， ，，，，直接点击鼠标。。。。。。
第六步，，， ，，，，下令行窗口提醒：“输入注释文字的第一行 <多行文字(M)>：”，，， ，，，，在下令行窗口输入文字，，， ，，，，好比“5X45%%d”，，， ，，，，接着回车。。。。。。文字中用大写的x取代乘号，，， ，，，，效果也很好。。。。。。
第七步，，， ，，，，下令行窗口提醒：“输入注释文字的下一行：”，，， ，，，，若是没有第二行文字就直接回车。。。。。。倒角5×45°就标注完成了。。。。。。
若是在第六步里不输入文字就直接按“Esc”键，，， ，，，，就获得一个没有标注文字的引线，，， ，，，，以便像图3里右下角的引线那样用来绘制特殊的标识符号。。。。。。
