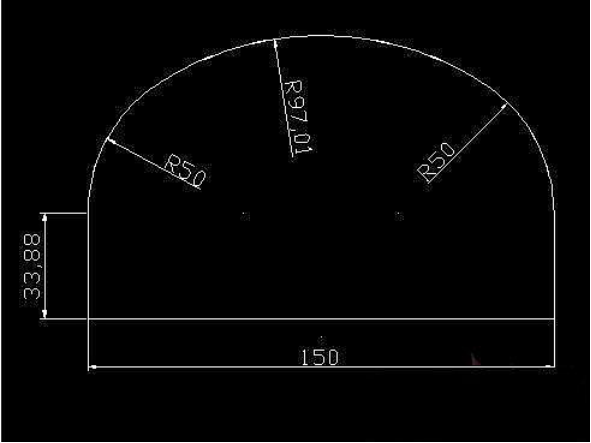

1.首先绘制如图所示的图形

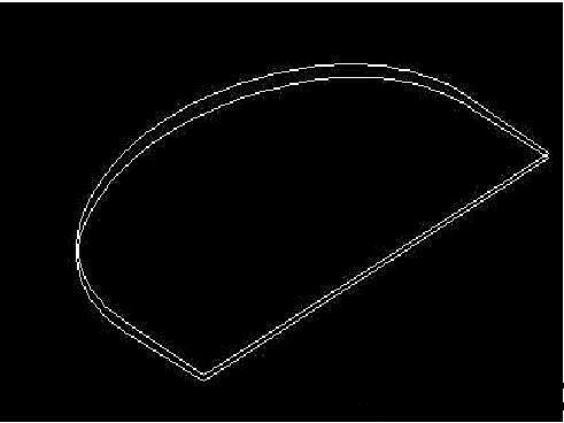

2. 将视图切换到西南等轴测视图，，， ，，，，复制图形并将复制的图形向上移动2个单位，，， ，，，，再绕直线旋转2°

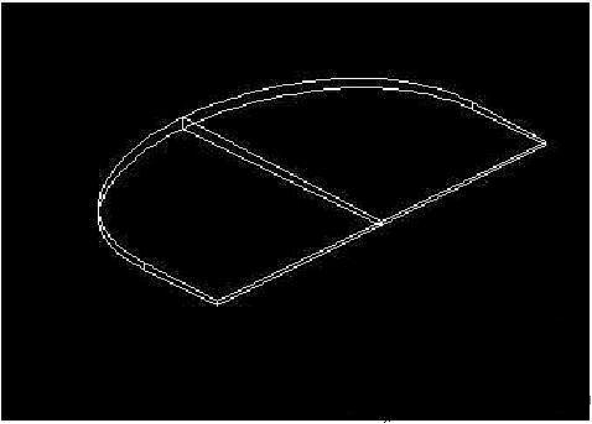

3. 建设如图所示的2个面域：
4. 将圆弧打断并删除多余的工具：

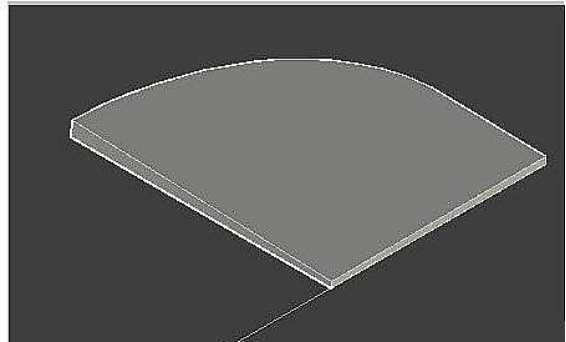

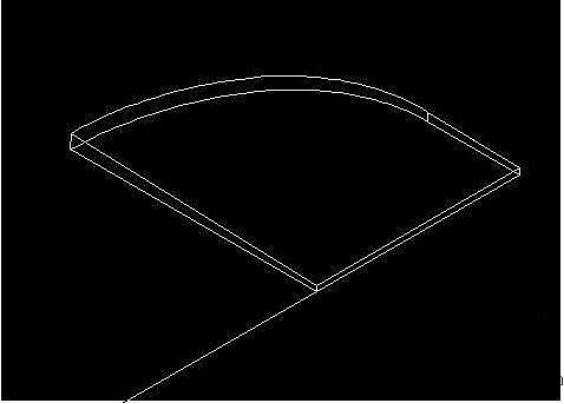

5. 使用放样功效，，， ，，，，横截面选择建设的面域，，， ，，，，导向曲线选择直线和圆弧� 。。。。。�

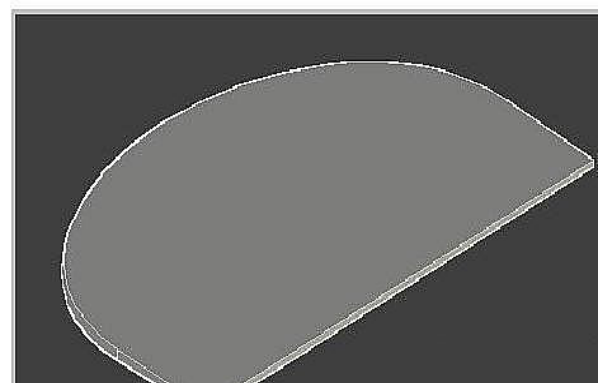

6. 将放样出的实体镜像一半并举行并集运算，，， ，，，，选择并集：

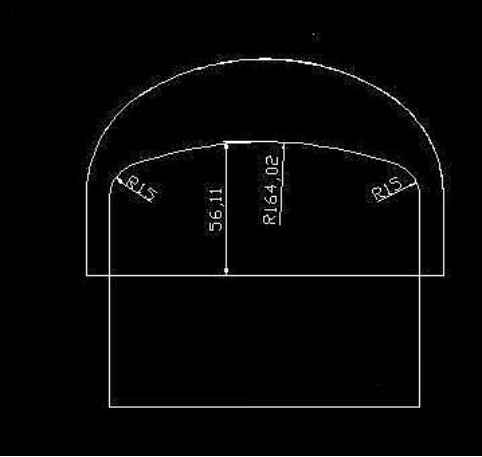

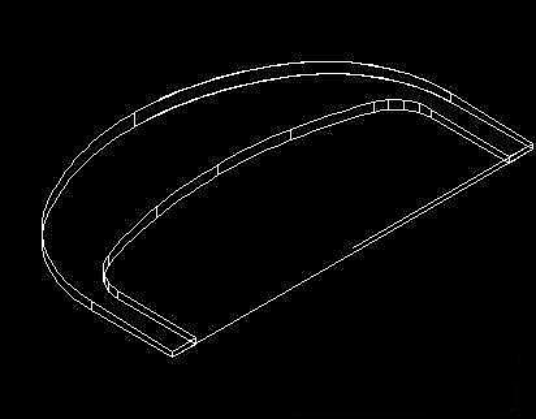

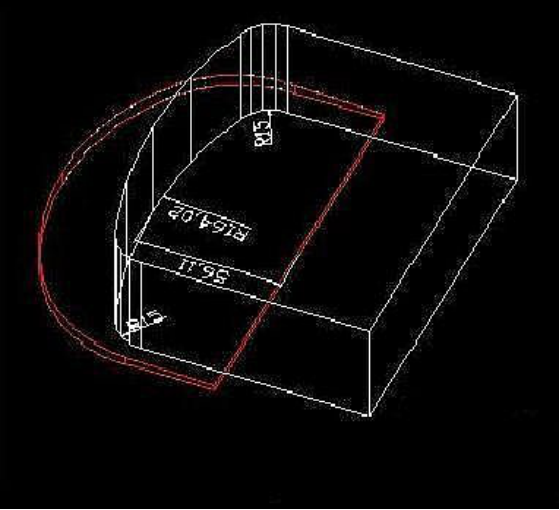

7. 切换到俯视图，，， ，，，，绘制如图所示的图形，，， ，，，，并拉伸成实体，，， ，，，，使用差集将红色和白色实体举行运算：

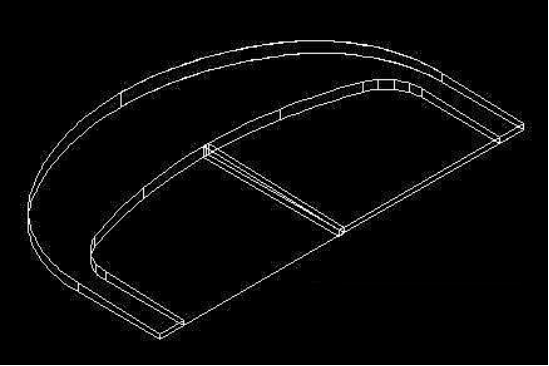

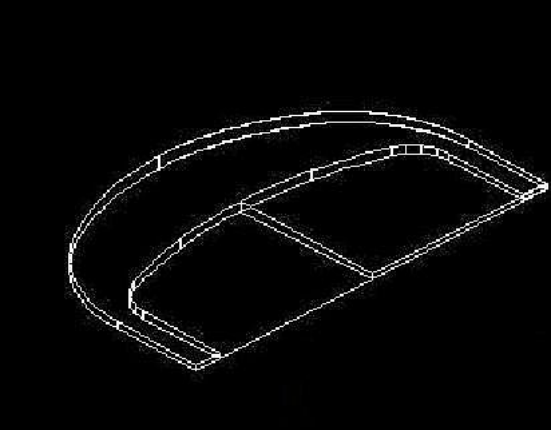

8. 增补图形，，， ，，，，建设面域，，， ，，，，拉伸成实体，，， ，，，，并将拉伸成的实体镜像，，， ，，，，举行布尔运算：

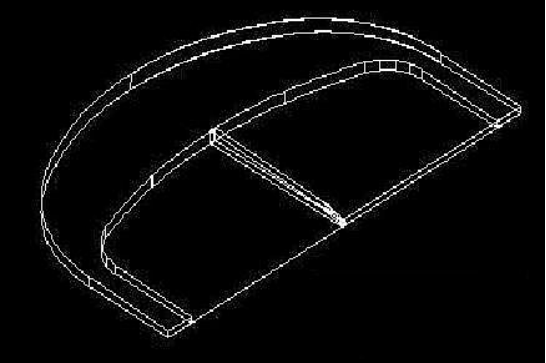

9. 对局部举行倒直角和圆角，，， ，，，，然后建设块（注重此时的UCS坐标系的状态）：

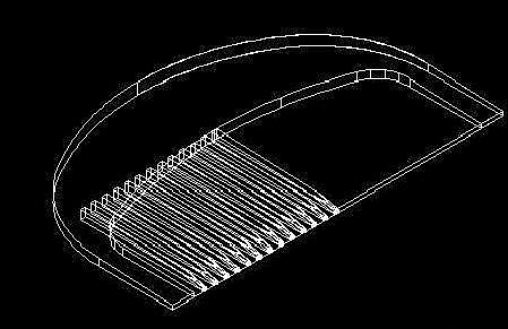

10. 将直线举行定命中分，，， ，，，，然后插入块，，， ，，，，指定插入的数目，，， ，，，，并将插入的块剖析为实体：

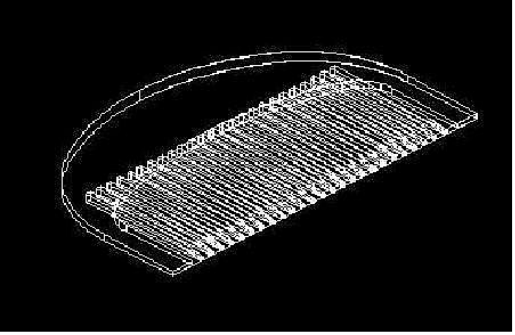

11. 使用镜像下令，，， ，，，，做出如图所示的图形，，， ，，，，使用并集运算：

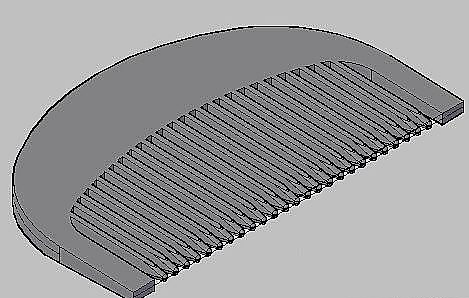

12. 举行体着色，，， ，，，，审查效果：
13. 选择材质“未喷漆木料”，，， ，，，，各人选项可以自己调理：

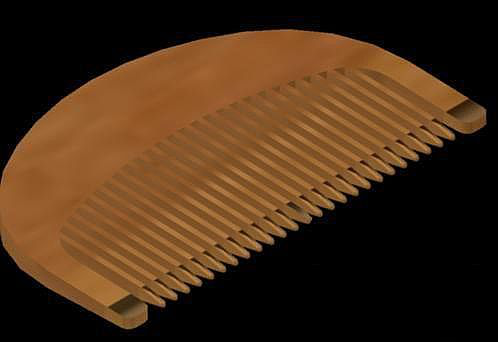

14. 选择木料贴图,将材质附着到梳子，，， ，，，，渲染一下：
