有时间我们需要绘制机械图，，，，，，就必不可少的我们绘制齿轮，，，，，，可是若是我们没有绘制齿轮的模子，，，，，，就会绘制的辛苦，，，，，，下面我们来看看怎样绘制齿轮。。。。。。。
标准直齿圆柱齿轮的绘制要领
一、标准直齿圆柱齿轮的盘算公式
齿顶高ha ha=m
齿根高hf hf=1.25m
齿高h h=ha+hf=1.25m
分度圆直径d d=mz
齿顶圆直径da da=d+2ha=m(z+2)
齿根圆直径df df=d-2hf=m(z-2.5)
中心距a a=(d1+d2)/2=m(z1+z2)/2
二、标准齿轮：相当于自由齿轮中，，，，，，各参数设定为：压力角A=20，，，，，，变位系数O=0，，，，，，齿高系数T=1，，，，，，齿顶隙系数B=0.25，，，，，，太过圆弧系数=0.38
自由齿轮：渐开线齿轮.
基圆半径rb=mz/2*cos(A)
齿顶圆半径rt=mz/2+m*(T+O)
齿根圆半径rf=mz/2-m*(T+B-O)

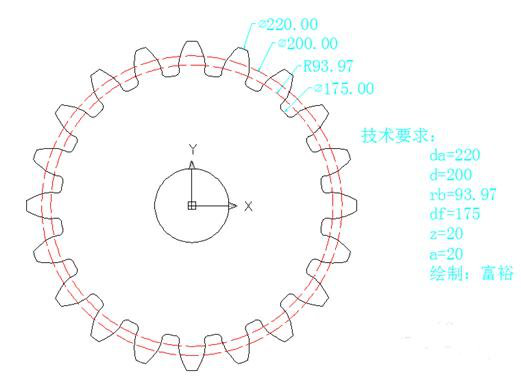

四、知道了标准齿轮的盘算公式接下来就最先绘制图形，，，，，，已知齿顶圆da=220，，，，，，齿数z=20,求出模数m=10,分度圆直径d=200，，，，，，基圆半径rb=93.97，，，，，，齿根圆df=175，，，，，，下面我们就最先绘制吧，，，，，，如图所示。。。。。。。

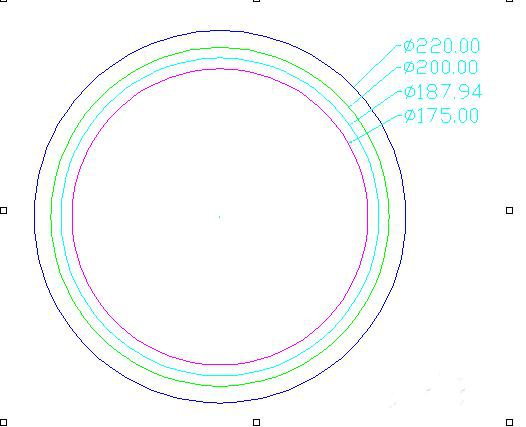

办法1：
先画出齿顶圆、分度圆、基圆、齿根圆，，，，，，翻开CAD软件，，，，，，在下令输入C下令，，，，，，画出四个圆,如图所示，，，，，，

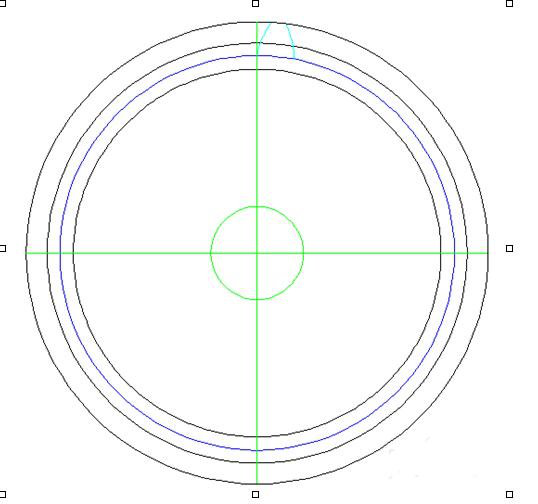

办法2：
画出中心线、5条切线角度辅助线、5条切线。。。。。。。
切线角度a=360/(Z*2)
基圆的周长=∏*187.94
切线长度L=基圆的周长/(Z*2)
经由盘算切线角度a=9，，，，，，切线长度L=17.5，，，，，，如图所示
办法3：
运用样条曲线或圆弧毗连切线各端点，，，，，，在下令行输入A下令绘制圆弧�。。。。。。�，，，然后删除多余的线，，，，，，如图所示。。。。。。。
办法4：
毗连分度圆的交点，，，，，，镜像样条曲线或圆弧�。。。。。。�，，，镜像的角度=360/(Z*4)，，，，，，盘算出的角度为4.5，，，，，，如图所示
办法5：
在下令行输入TR下令修剪掉不需要的线，，，，，，如图所示

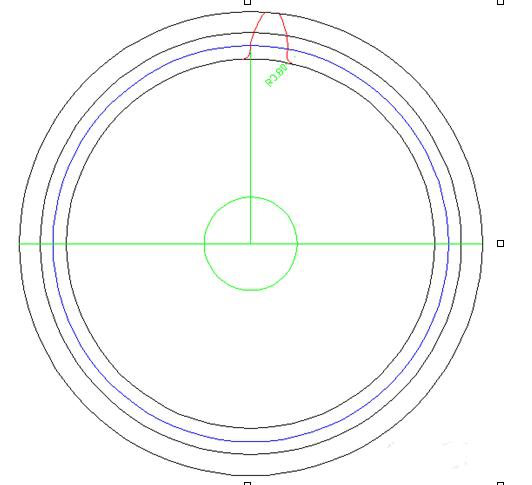

办法6：
延伸样条曲线或圆弧到齿根圆，，，，，，过渡圆弧半径=0.38*m,经由盘算得出过渡圆弧为3.8，，，，，，如图所示

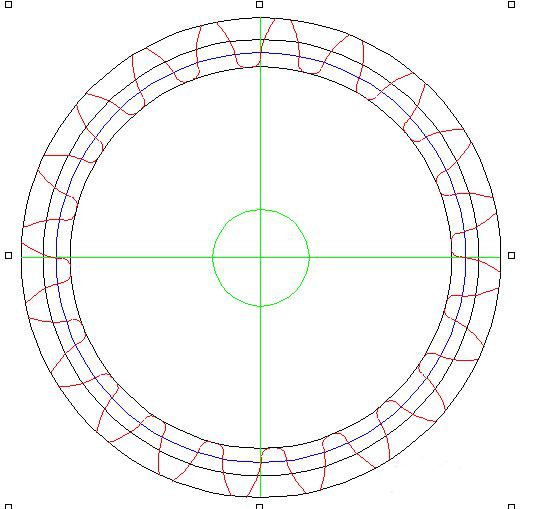

办法7：
阵列渐开线，，，，，，齿数为20，，，，，，在下令行输入AR下令，，，，，，如图所示

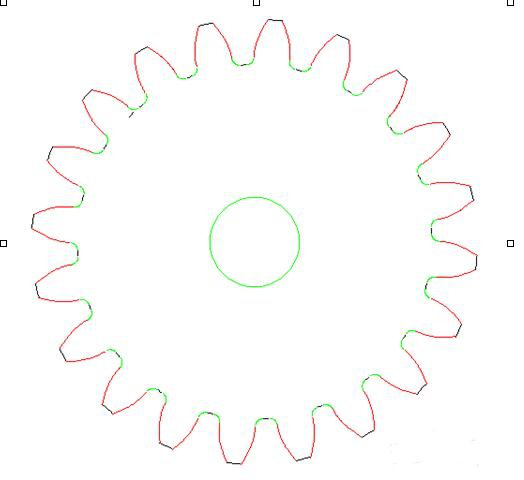

办法8：
修剪掉不需要的线段，，，，，，在下令行输入TR下令，，，，，，如图所示

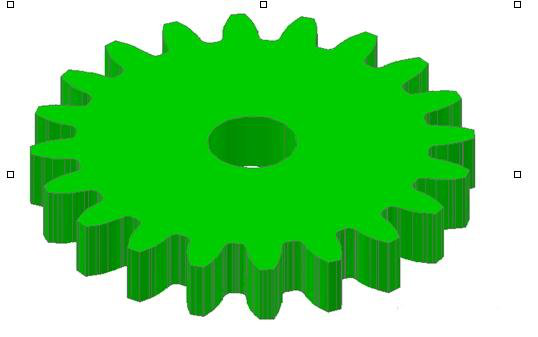

办法9：
最后举行面域REG和拉伸EXT，，，，，，获得三维实体，，，，，，如图所示
现在有许多软件已经有自动天生齿轮的功效，，，，，，着实只需要盘算出模数就可以绘制出来，，，，，，可是有时间在没有自动天生齿轮的软件的时间，，，，，，就可以自己下手画。。。。。。。
