用CAD多线段下令与微波隔离器的绘制
多线段下令的使用操作办法不知道各人相识几多，，，，，，本文是我给各人解说的一些办法！
1. 第一步，，，，，，先翻开中望CAD软件

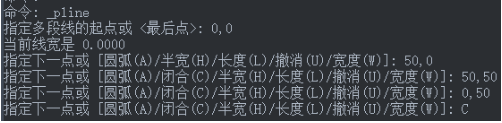

2. 第二步，，，，，，选择界面“绘图”找到“多线段”下令，，，，，，然后最先绘制微波隔离器的外框，，，，，，操作如下图：

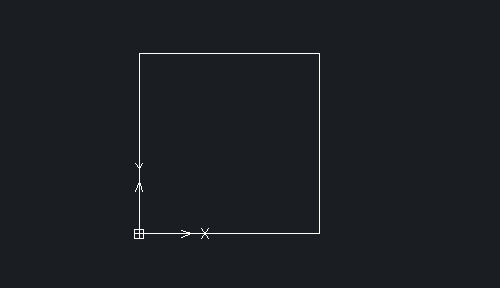

3. 下图是外框图：

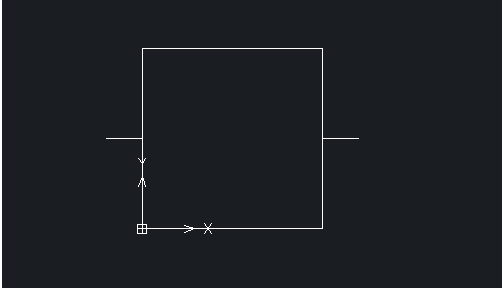

4. 第三步，，，，，，在界面“绘图”找到“直线”下令，，，，，，将坐标绘制为{（-10,25），，，，，，（0，，，，，，25），，，，，，跟（50,25），，，，，，（60,25）}两条直线

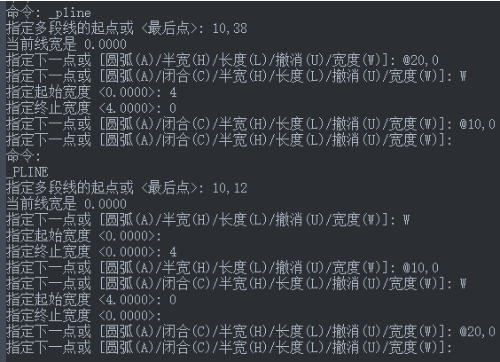

5. 第四步，，，，，， 找到“多线段”下令，，，，，，在绘图区绘制箭头，，，，，，操作如下图：

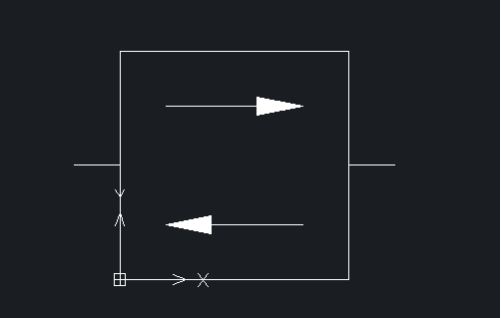

6. 箭头绘制完成图：

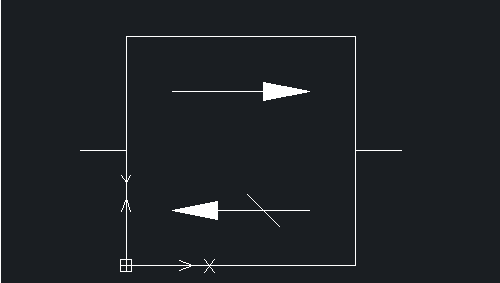

7. 第五步，，，，，，翻开“直线”下令，，，，，，将坐标绘制为{（26.5,15.5），，，，，，（33.5,8.5）}斜直线，，，，，，这样CAD微波隔离器就绘制完成啦！
