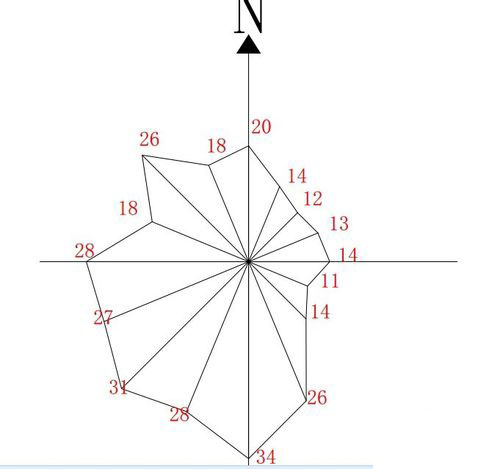

CAD中怎样使用极轴追踪画风玫瑰图
CAD中怎样画风玫瑰图?又怎样借助极轴追踪?小编接下来就为各人解说一下

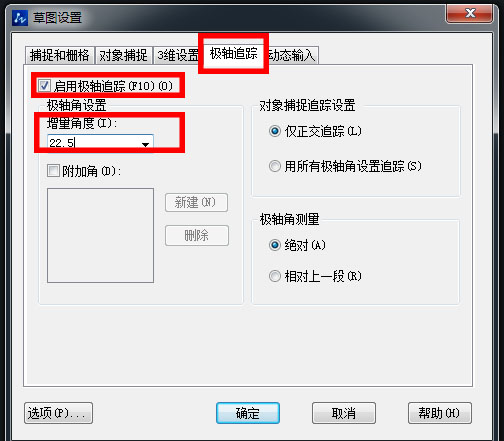

1、翻开中望CAD，，，，，，，，点击菜单栏中【工具】选项板中的【草图设置】，，，，，，，，勾选‘启用极轴追踪’，，，，，，，，然后在“增量角”下拉菜单中 选择22.5度，，，，，，，，最后点击确定

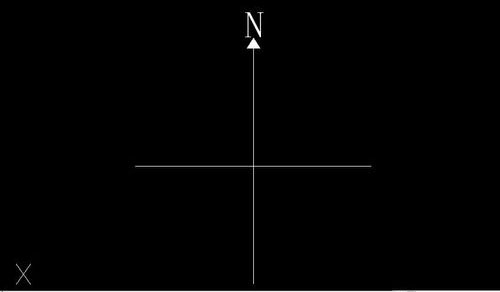

2、接着,画如下图所示的十字指北标记

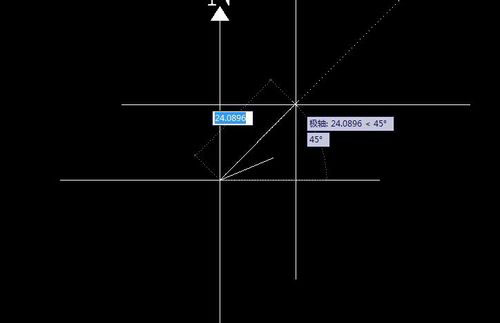

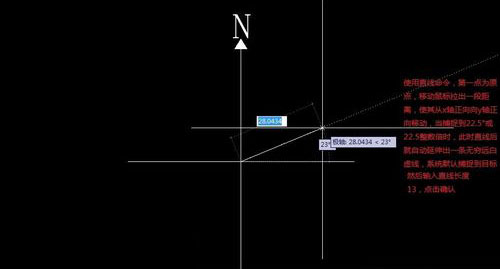

3、然后,在直线下令下通过极轴捕获，，，，，，，，画第二条线段,其倾角为22.5°，，，，，，，，长为13

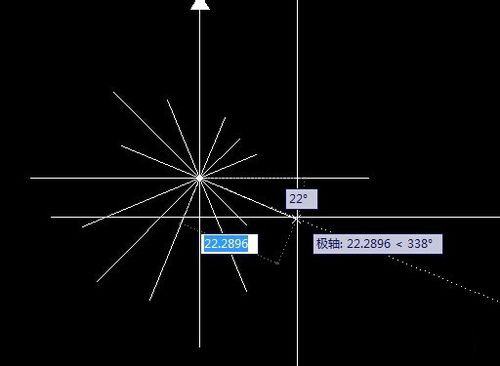

4、重复第三步，，，，，，，，依次画出其他直线

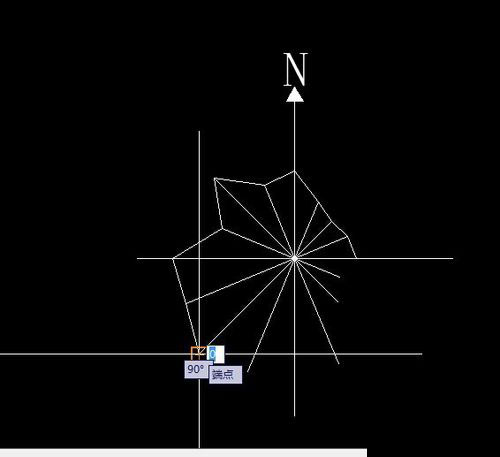

5、最后,翻开工具捕获，，，，，，，，使用直线下令毗连各直线端点
