CAD应用：弹簧的绘制
我们举绘制一个弹簧为例 ， ，，，，，，，绘制这个主要应用到中望三维功效的剖切 ， ，，，，，，，圆环 ， ，，，，，，，三维旋转和并集运算。。。。。。 。这几个下令都很是的简朴 ， ，，，，，，，可是在现实的绘图历程中又能给我么很好的辅助作用 ， ，，，，，，，下面我们就来看一看这几个功效的应用。。。。。。 。
1. 我们在界面当中调出我们平时举行三维绘制时经常使用到的三维建模的工具条。。。。。。 。
2. 将图纸切换到西南等轴侧视图 ， ，，，，，，，然后使用圆环下令 ， ，，，，，，，选择圆环中心点（0 ， ，，，，，，，0 ， ，，，，，，，0） ， ，，，，，，，圆环体半径200 ， ，，，，，，，圆管半径20。。。。。。 。
3. 选择剖切下令 ， ，，，，，，，选择圆环体 ， ，，，，，，，选择截面为zx面 ， ，，，，，，，选择截面上的一点（0 ， ，，，，，，，0 ， ，，，，，，，0） ， ，，，，，，，选择保存的一侧 ， ，，，，，，，我们输入B ， ，，，，，，，选择保存两侧。。。。。。 。

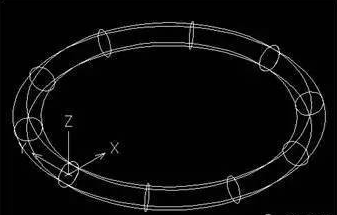

4. 选择ucs中的原点ucs ， ，，，，，，，将坐标放在如图的位置：
5. 我们选择菜单栏的修改->三维操作->三维旋转 ， ，，，，，，，选择圆环的左半部分 ， ，，，，，，，我们界说以Y轴为旋转轴 ， ，，，，，，，确定Y轴上的点（0 ， ，，，，，，，0 ， ，，，，，，，0） ， ，，，，，，，然后选择旋转角度-8度 ， ，，，，，，，这个角度凭证自己的需要举行自己的定制。。。。。。 。

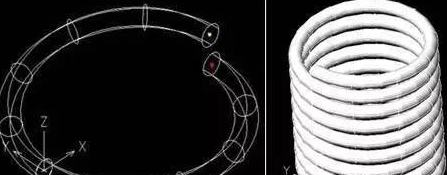

6. 这个时间我们可以更改ucs举行阵列 ， ，，，，，，，可是若是你不知道偏移尺寸照旧较量贫困的 ， ，，，，，，，这个时间我们就可以直接举行copy ， ，，，，，，，选择所有 ， ，，，，，，，然后凭证途中所示 ， ，，，，，，，选择复制的基点（红色） ， ，，，，，，，选择粘贴的基点（黄色） ， ，，，，，，，这样一直复制粘贴到自己需要的高度 ， ，，，，，，，虽然最后一定要将圆环的右半部分举行一次复制粘贴 ， ，，，，，，，已抵达最好的效果 ， ，，，，，，，如下图：
7. 最后一个办法 ， ，，，，，，，我们选择实体编辑中的并集下令 ， ，，，，，，，将途中零星的各个部分所有选择 ， ，，，，，，，使之成为一个整体 ， ，，，，，，，然后渲染 ， ，，，，，，，就能成为一个漂亮的弹簧了。。。。。。 。
