在使用CAD软件历程中，，，，，， ，建设图块的操作看起来简朴：选择工具，，，，，， ，执行建设图块的下令：BLOCK(B)，，，，，， ，设置相关参数，，，，，， ，确定即可。。。。。。可是要想建设出理想的CAD图块，，，，，， ，则需要从使用CAD软件绘制图形时就最先妄想，，，，，， ，并且建设图块时更需要注重一些要害参数，，，，，， ，若是忽略了某些参数，，，，，， ，在后期插入和使用图块的时间就会遇到许多问题，，，，，， ，再修改就很贫困了。。。。。。这里将建设图块时的一些注重事项和容易泛起的问题简朴总结一下：
一、将CAD图形放在准确的CAD图层上
在建设CAD图块前图形放在哪个图层关于未来插入图块有很大的影响。。。。。。要决议怎样设置CAD图形的图层，，，，，， ，首先要相识图块和图块中图层处置惩罚的几个基来源则：
1、插入CAD图块时，，，，，， ，图块和图块中的图形纷歧建都在目今图层，，，，，， ，这取决于在建设图块时图形在什么图层；；；；；；
2、若是建设图块时图形在0层，，，，，， ，那么插入图块的时间，，，，，， ，图形也在目今层；；；；；；
3、若是建设图块时图形不在0层，，，，，， ，无论图块插入到哪一层，，，，，， ，虽然图块在目今层，，，，，， ，但图形仍在建设图块前的图层上。。。。。。
因此有人说图层0是用来建图块的是有原理的，，，，，， ，通常情形下我们会将图形绘制到0层上再建设图块，，，，，， ，虽然若是有特殊需要的时间也可以将图形放到指定的图层。。。。。。
二、怎样设置CAD图形的颜色、线型和线宽的参数
CAD图层相对较量简朴，，，，，， ，只有0层和其他层的区别，，，，，， ，而颜色、线型等属性就更重大了。。。。。。这里以颜色为例，，，，，， ，不但可以设置为随层BYLAYER，，，，，， ，受图层的影响；；；；；；也可以随块BYBLOCK，，，，，， ，由图块的颜色来控制；；；；；；还可以设置成牢靠颜色而始终稳固。。。。。。
1、图块内图形始终坚持牢靠颜色
若是希望CAD图块的颜色是牢靠的，，，，，， ，无论插入到谁人图层颜色都始终稳固，，，，，， ，修改图块颜色内部图形颜色也稳固的话，，，，，， ，将图形设置成指定的颜色即可。。。。。。
2、图块内图形坚持牢靠颜色但可以通过改图块颜色来修改
若是希望图块内图形跟图块颜色坚持一致，，，，，， ，就可以将图形的颜色都设置为随块BYBLOCK。。。。。。若是图块颜色设置是随层，，，，，， ，那图形的颜色就跟图层坚持一致，，，，，， ，若是图块颜色设置成牢靠颜色，，，，，， ，图形的颜色就跟插入的CAD图层无关，，，，，， ，随时都可以修改。。。。。。
3、CAD图块内图形始终跟所在图层坚持一致

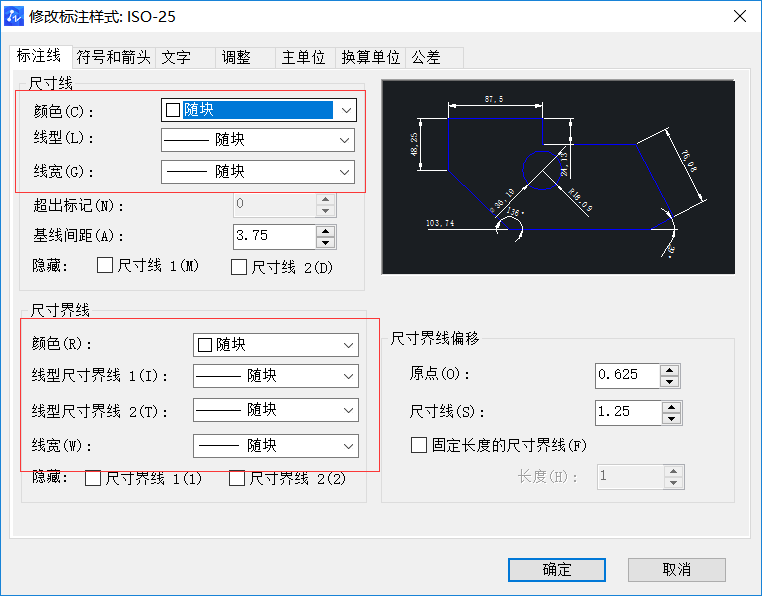

若是希望块内CAD图形的颜色始终跟所在CAD图层坚持一致，，，，，， ，设置将图形颜色设置为随层。。。。。。线宽和线型设置要领一样，，，，，， ，但一样平常很少去修改。。。。。。着实标注就是一个特殊的图块，，，，，， ，我们可以看到许多元素的颜色和其他属性是设置成了随块，，，，，， ，如下图所示。。。。。。
CAD建设图块中涉及到的州参数照旧较多的，，，，，， ，本文我们简朴先容了两点，，，，，， ，这些都是CAD绘图中较量主要的希望对各人有资助。。。。。。
