在使用CAD软件绘图时，， ，，，，经常需要用到建设图块的功效，， ，，，，可是建设图块可能会遇到种种问题，， ，，，，解决这些问题对绘图有极大资助，， ，，，，接着上一篇内容我们继续来先容：
一、CAD图块建设后插入时图形离得很远甚至看不到图块

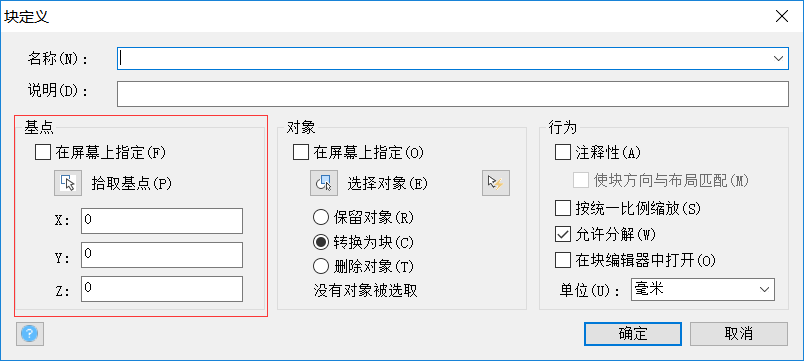

缘故原由：在界说图块时忘了指定基点。。。。。。。。建设CAD图块对话框中基点的默认坐标是坐标原点，， ，，，，若是CAD图块中的图形就在原点处或周围，， ，，，，界说完插入图块时会在光标周围看到图块的图形 ； ； ； ；；若是图形离原点很远，， ，，，，插入时图块中的图形可能会跑到视图外去。。。。。。。。以是一定要记着界说CAD图块时万万不可遗忘界说基点。。。。。。。。
二、建设CAD图块后图形消逝但插入图块发明图块界说乐成了
缘故原由：界说图块时将工具的处置惩罚方法设置成了删除。。。。。。。。工具有三种处置惩罚方法：保存、转换为块、删除。。。。。。。。默认是转换为块，， ，，，，也就是选中的图形也会酿成块 ； ； ； ；；保存就是图形坚持原状，， ，，，，仍是自力的图形 ； ； ； ；；删除就是将选中的图形删除。。。。。。。。这三种情形对建设的图块没有影响，， ，，，，只是对选定工具的处置惩罚方法差别。。。。。。。。
三、建设完图块为什么插入时有比例

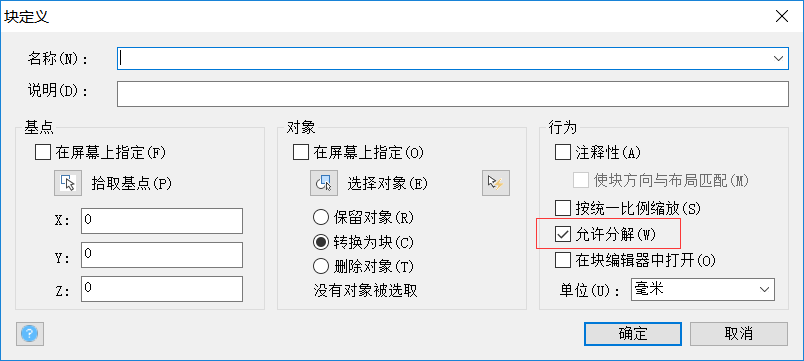

许多人没有注重到CAD图块有单位设置，， ，，，，由于各人的图纸通常都使用相同的模板，， ，，，，单位是相同的，， ，，，，因此图块的单位并不主要，， ，，，，但突然有一天要在一张差别单位的图纸中用这个图块就会泛起类似的问题。。。。。。。。遇到无法剖析的图块，， ，，，，若是自己建设的图块也无法剖析，， ，，，，那可能不小心在建设图块时作废勾选了“允许剖析”，， ，，，，如下图所示。。。。。。。。
若是遇到这种情形，， ，，，，可以双击进入块编辑器后，， ，，，，不选择任何CAD图形，， ，，，，在特征面板（CTRL+1）中重新设置成允许剖析。。。。。。。。

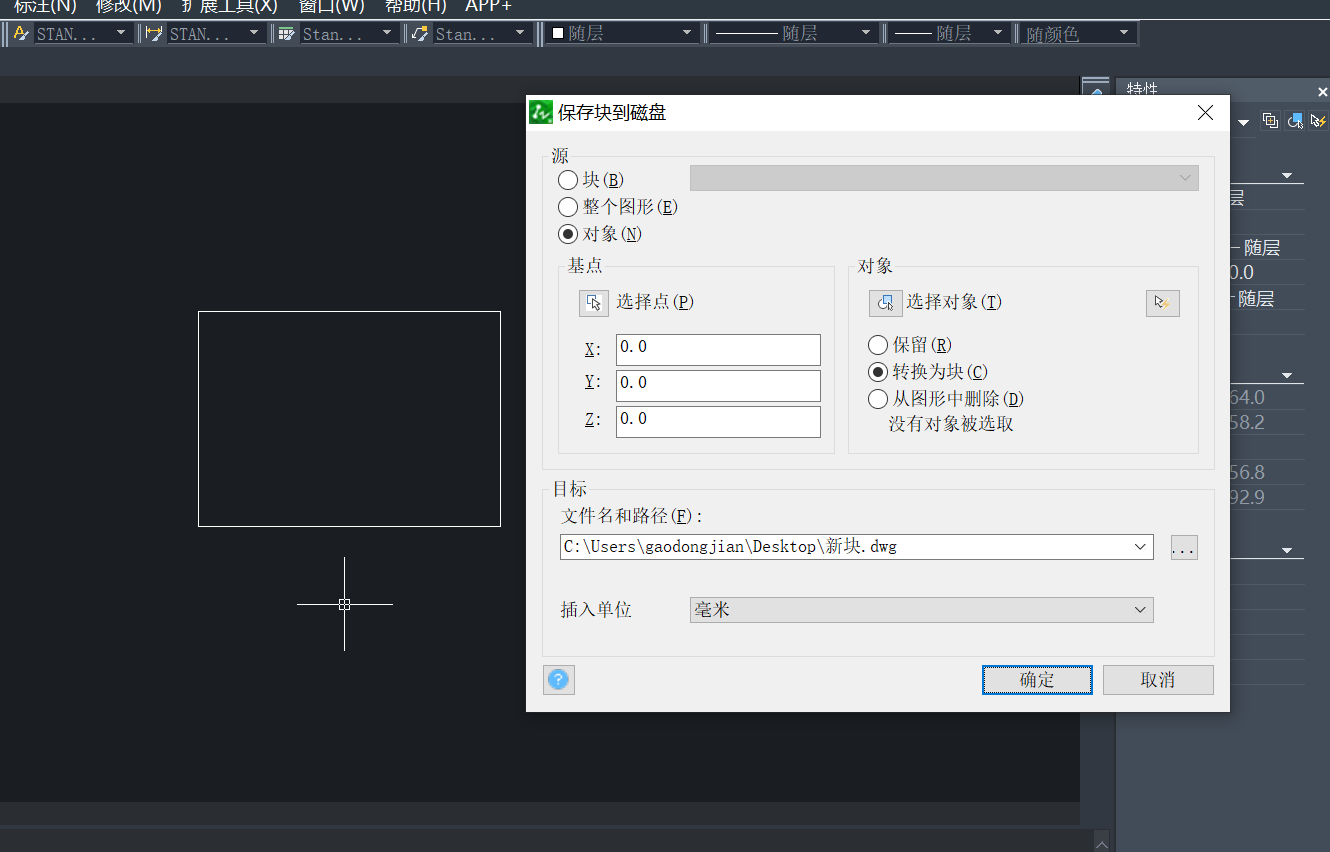

另外，， ，，，，在CAD中尚有一个写块的下令，， ，，，，将块存成一个dwg文件，， ，，，，如下图所示：
这是建设一个通俗图块需要注重的问题，， ，，，，块界说对话框中尚有一些其他参数，， ，，，，如注释性、超链接等，， ，，，，若是没有特殊需要通�？？？？？？梢圆槐厣柚谩�。。。。。。。 CAD建设图块着实不是简朴对图块的建设，， ，，，，由于在建设的历程中，， ，，，，是有众多参数支持的，， ，，，，若是忽视了一些参数会泛起一些问题，， ，，，，以是各人在使用CAD软件绘图的历程中一定要注重这些细节问题。。。。。。。。
