CAD除了强盛二维绘图功效外还具备基本的三维造型能力。。。。。。若物体并无重大的外表曲面及多变的空间结构关系，，，，，，，则使用CAD可以很利便地建设物体的三维模子。。。。。。本章我们将先容CAD三维绘图的基本知识。。。。。。
1. 三维几何模子分类
在CAD中，，，，，，，用户可以建设3种类型的三维模子：线框模子、外貌模子及实体模子。。。。。。这3种模子在盘算机上的显示方法是相同的，，，，，，，即以线架结构显示出来，，，，，，，但用户可用特定命令使外貌模子及实体模子的真实性体现出来。。。。。。
1.1 线框模子(Wireframe Model)

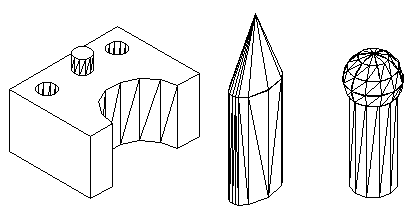

线框模子是一种轮廓模子，，，，，，，它是用线（3D空间的直线及曲线）表达三维立体，，，，，，，不包括面及体的信息。。。。。。不可使该模子消隐或着色。。。。。。又由于其不含有体的数据，，，，，，，用户也不可获得工具的质量、重心、体积、惯性矩等物理特征，，，，，，，不可举行布尔运算。。。。。。图11-1显示了立体的线框模子，，，，，，，在消隐模式下也看到后面的线。。。。。。但线框模子结构简朴，，，，，，，易于绘制。。。。。。
1.2 外貌模子（Surface Model）
外貌模子是用物体的外貌体现物体。。。。。。外貌模子具有面及三维立体界线信息。。。。。。外貌不透明，，，，，，，能遮挡光线，，，，，，，因而外貌模子可以被渲染及消隐。。。。。。关于盘算机辅助加工，，，，，，，用户还可以凭证零件的外貌模子形成完整的加工信息。。。。。。可是不可举行布尔运算。。。。。。如图11-2所示是两个外貌模子的消隐效果，，，，，，，前面的薄片圆筒遮住了后面长方体的一部分。。。。。。
1.3 实体模子
实体模子具有线、外貌、体的所有信息。。。。。。关于此类模子，，，，，，，可以区分工具的内部及外部，，，，，，，可以对它举行打孔、切槽和添加质料等布尔运算，，，，，，，对实体装配举行干预检查，，，，，，，剖析模子的质量特征，，，，，，，如质心、体积和惯性矩。。。。。。关于盘算机辅助加工，，，，，，，用户还可使用实体模子的数据天生数控加工代码，，，，，，，举行数控刀具轨迹仿真加工等。。。。。。如图11-3所示是实体模子。。。。。。
实体模子
2. 三维坐标系实例——三维坐标系、长方体、倒角、删除面
CAD的坐标系统是三维笛卡儿直角坐标系，，，，，，，分为天下坐标系（WCS）和用户坐标系（UCS）。。。。。。图11-4体现的是两种坐标系下的图标。。。。。。
图中“X”或“Y”的剪头偏向体现目今坐标轴X轴或Y轴的正偏向，，，，，，，Z轴正偏向用右手定章判断。。。。。。
天下坐标系
体现坐标系的图标

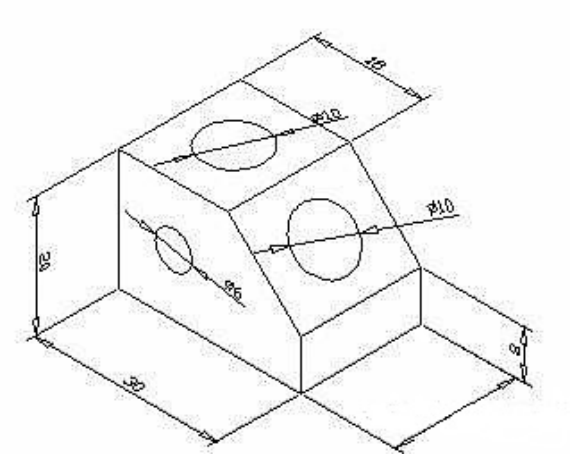

缺省状态时，，，，，，，CAD的坐标系是天下坐标系。。。。。。天下坐标系是唯一的，，，，，，，牢靠稳固的，，，，，，，关于二维绘图，，，，，，，在大大都情形下，，，，，，，天下坐标系就能知足作图需要，，，，，，，但若是建设三维模子，，，，，，，就不太利便了，，，，，，，由于用户经常要在差别平面或是沿某个偏向绘制结构。。。。。。如绘制图所示的图形，，，，，，，在天下坐标系下是不可完成的。。。。。。此时需要以绘图的平面为XY坐标平面，，，，，，，建设新的坐标系，，，，，，，然后再挪用绘图下令绘制图形。。。。。。
用户坐标系
