1. 基本看法

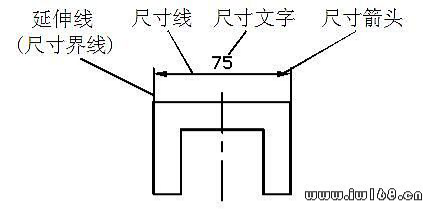

CAD中，， ，，，一个完整的尺寸一样平常由尺寸线、延伸线(即尺寸界线)、尺寸文字(即尺寸数字)和尺寸箭头4部分组成，， ，，，如下图所示。 。。。。。请注重：这里的“箭头”是一个广义的看法，， ，，，也可以用短划线、点或其他标记取代尺寸箭头。 。。。。。
CAD 将尺寸标注分为线性标注、对齐标注、半径标注、直径标注、弧长标注、折弯标注、角度标注、引线标注、基线标注、一连标注等多种类型，， ，，，而线性标注又分水平标注、笔直标注和旋转标注。 。。。。。
2. 尺寸标注样式
尺寸标注样式(简称标注样式)用于设置尺寸标注的详细名堂，， ，，，如尺寸文字接纳的样式 ；；；；；； ；；尺寸线、尺寸界线以及尺寸箭头的标注设置等，， ，，，以知足差别行业或差别国家的尺寸标注要求。 。。。。。

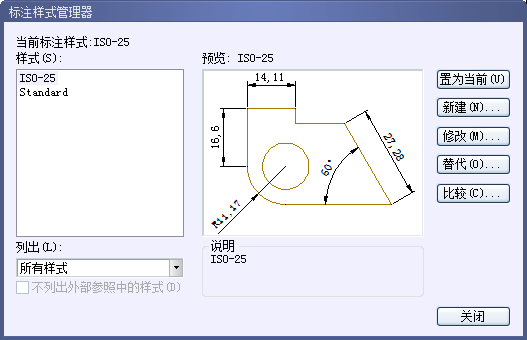

界说、治理标注样式的下令是DIMSTYLE。 。。。。。执行DIMSTYLE下令，， ，，，CAD弹出后面的图所示的“标注样式治理器”对话框。 。。。。。
其中，， ，，，“目今标注样式”标签显示出目今标注样式的名称。 。。。。。“样式”列表框用于列出已有标注样式的名称。 。。。。。“列出”下拉列表框确定要在“样式”列表框中列出哪些标注样式。 。。。。。“预览”图片框用于预览在“样式”列表框中所选中标注样式的标注效果。 。。。。。“说明”标签框用于显示在“样式”列表框中所选定标注样式的说明。 。。。。。“置为目今”按钮把指定的标注样式置为目今样式。 。。。。。“新建”按钮用于建设新标注样式。 。。。。。“修改”按钮则用于修改已有标注样式。 。。。。。“替换”按钮用于设置目今样式的替换样式。 。。。。。“较量”按钮用于对两个标注样式举行较量，， ，，，或相识某一样式的所有特征。 。。。。。
下面先容怎样新建标注样式。 。。。。。

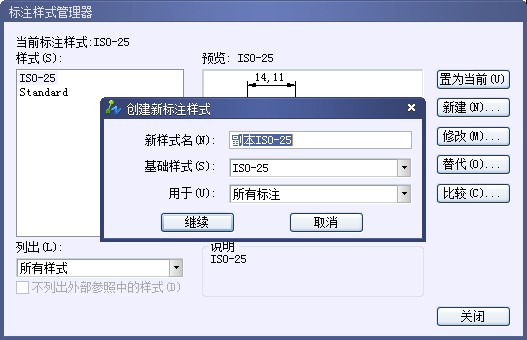

在“标注样式治理器”对话框中单击“新建”按钮，， ，，，CAD弹出如下图所示“建设新标注样式”对话框。 。。。。。
可通过该对话框中的“新样式名”文本框指定新样式的名称 ；；；；；； ；；通过“基础样式”下拉列表框确定基础用来建设新样式的基础样式 ；；；；；； ；；通过“用于”下拉列表框，， ，，，可确定新建标注样式的适用规模。 。。。。。下拉列表中有“所有标注”、“线性标注”、“角度标注”、“半径标注”、“直径标注”、“坐标标注”和“引线和公差”等选择项，， ，，，划分用于使新样式适于对应的标注。 。。。。。确定新样式的名称和有关设置后，， ，，，单击“继续”按钮，， ，，，CAD弹出“新建标注样式”对话框，， ，，，如后面的图所示。 。。。。。
?对话框中有“直线和箭头”、“文字”、“调解”、“主单位”、“换算单位”、“公差”和“其他项”7个选项卡，， ，，，下面划分给予先容。 。。。。。
1.“直线和箭头”选项卡

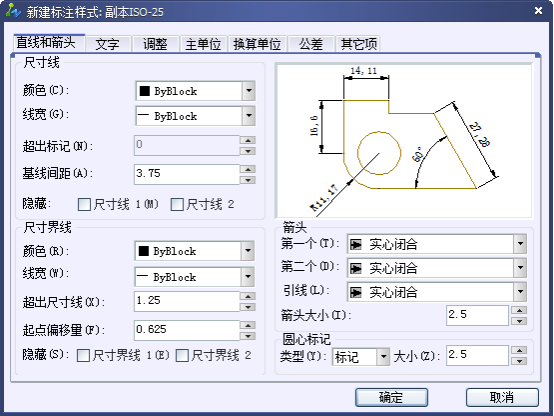

设置尺寸线和尺寸界线的名堂与属性。 。。。。。前面给出的图为与“直线”选项卡对应的对话框。 。。。。。选项卡中，， ，，，“尺寸线”选项组用于设置尺寸线的样式。 。。。。。“延伸线”选项组用于设置尺寸界线的样式。 。。。。。预览窗口可凭证目今的样式设置显示出对应的标注效果示例。 。。。。。“箭头”选项卡用于设置尺寸箭头、圆心标记、弧长符号以及半径标注折弯方面的名堂。 。。。。。下图为对应的对话框。 。。。。。
2.“文字”选项卡

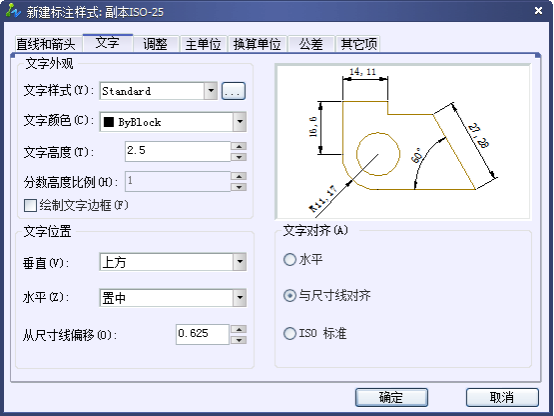

此选项卡用于设置尺寸文字的外观、位置以及对齐方法等，， ，，，下图为对应的对话框。 。。。。。
“文字”选项卡中，， ，，，“文字外观”选项组用于设置尺寸文字的样式等。 。。。。。“文字位置”选项组用于设置尺寸文字的位置。 。。。。。“文字对齐”选项组则用于确定尺寸文字的对齐方法。 。。。。。
3. “调解”选项卡

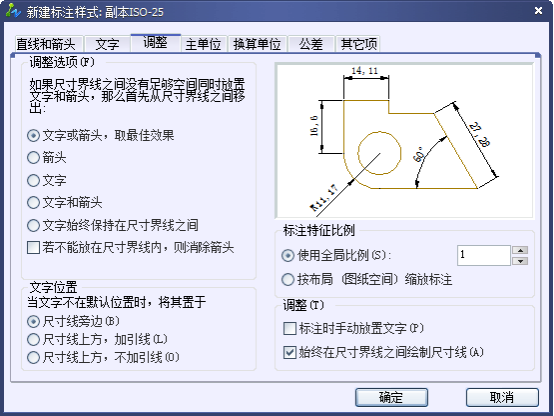

此选项卡用于控制尺寸文字、尺寸线以及尺寸箭头等的位置和其他一些特征。 。。。。。下图是对应的对话框。 。。。。。
“调解”选项卡中，， ，，，“调解选项”选项组确定当尺寸界线之间没有足够的空间同时安排尺寸文字和箭头时，， ，，，应首先从尺寸界线之间移出尺寸文字和箭头的哪一部分，， ，，，用户可通过该选项组中的各单选按钮举行选择。 。。。。。
“文字位置”选项组确定当尺寸文字不在默认位置时，， ，，，应将其放在那里。 。。。。。“标注特征比例”选项组用于设置所标注尺寸的缩放关系。 。。。。。“优化”选项组该选项组用于设置标注尺寸时是否举行附加调解。 。。。。。

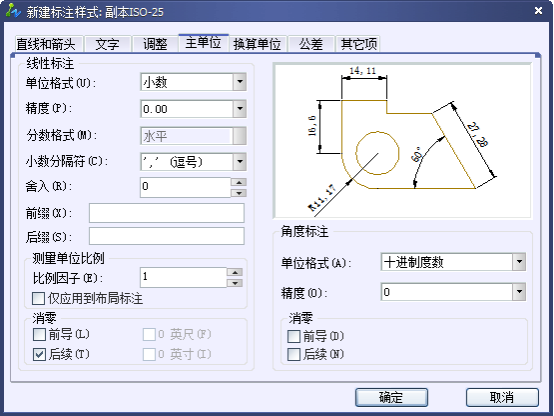

4. “主单位”选项卡
此选项卡用于设置主单位的名堂、精度以及尺寸文字的前缀和后缀。 。。。。。下图为对应的对话框。 。。。。。
“主单位”选项卡中，， ，，，“线性标注”选项组用于设置线性标注的名堂与精度。 。。。。。“角度标注”选项组确定标注角度尺寸时的单位、精度以及消零否。 。。。。。
5. “换算单位”选项卡

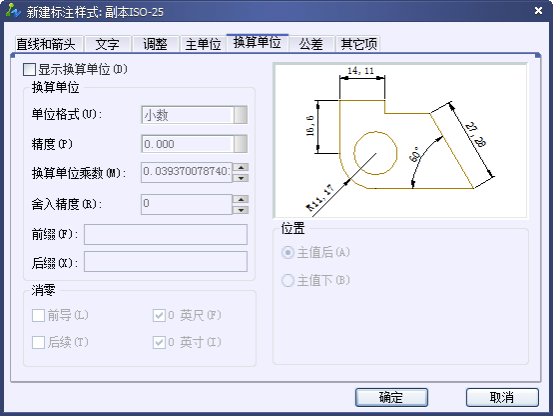

“换算单位”选项卡用于确定是否使用换算单位以及换算单位的名堂，， ，，，对应的选项卡如下图所示。 。。。。。
“替换单位”选项卡中，， ，，，“显示换算单位”复选框用于确定是否在标注的尺寸中显示换算单位。 。。。。。
“换算单位”选项组确定换算单位的单位名堂、精度等设置。 。。。。。“消零”选项组确定是否消除换算单位的前导或后续零。 。。。。。“位置”选项组则用于确定换算单位的位置。 。。。。。用户可在“主值后”与“主值下”之间选择。 。。。。。
6.“公差”选项卡

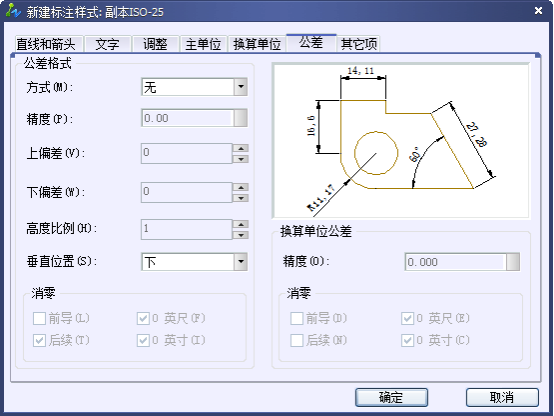

“公差”选项卡用于确定是否标注公差，， ，，，若是标注公差的话，， ，，，以何种方法举行标注，， ，，，下图为对应的选项卡。 。。。。。
“公差”选项卡中，， ，，，“公差名堂”选项组用于确定公差的标注名堂。 。。。。。“换算单位公差”选项组确定当标注换算单位时换算单位公差的精度与消零否。 。。。。。
使用“新建标注样式”对话框设置样式后，， ，，，单击对话框中的“确定”按钮，， ，，，完成样式的设置，， ，，，CAD返回到“标注样式治理器”对话框，， ，，，单击对话框中的“关闭”按钮关闭对话框，， ，，，完成尺寸标注样式的设置。 。。。。。
7.“其他项”选项卡
“公差名堂”我们可以通过更改的选项去设置23411永利公差名堂。 。。。。。
“消零”当我们需要消零的时间，， ，，，可以开启可以选择是差别的类型。 。。。。。
“换算公差单位”我们可以设置公差的精度或是消零。 。。。。。
以上。 。。。。。
