钢丝绳是由多层钢丝捻成股，，，，，再以绳芯为中心，，，，，由一定命目股捻绕成螺旋状的绳。。。。。。。。在物料搬运机械中，，，，，供提升、牵引、拉紧和承载之用。。。。。。。。钢丝绳的强度高、自重轻、事情平稳、不易蓦地整根折断，，，，，事情可靠。。。。。。。。在这个简朴的CAD教程中，，，，，分享怎样用CAD设计和制作在钢丝绳。。。。。。。。

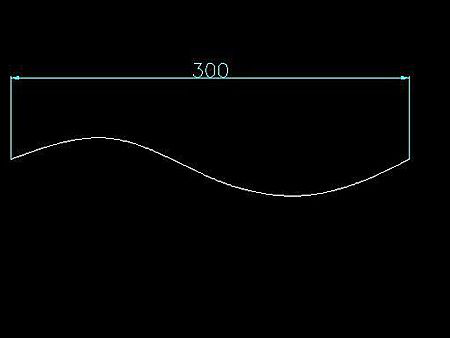

1.首先画一条曲线做钢丝绳的中心线，，，，，尺寸凭证自己需求设计，，，，，参考下图。。。。。。。。

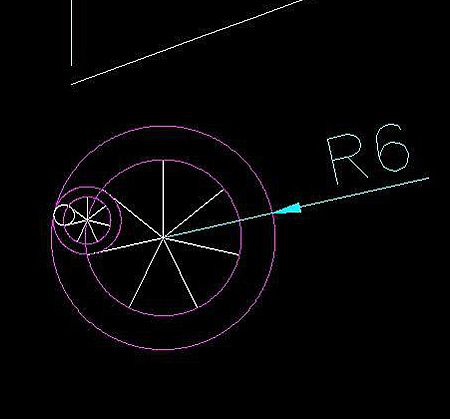

2.画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，，，，，切画一小圆，，，，，以R6的圆心到小圆圆心作一圆，，，，，剪切等份线，，，，，留下七星线。。。。。。。。同样在小圆内分7等份画一小小圆，，，，，并剪切等份线留下小七星线。。。。。。。。如图：需要的是白图层线，，，，，粉红图层线就不需要了。。。。。。。。

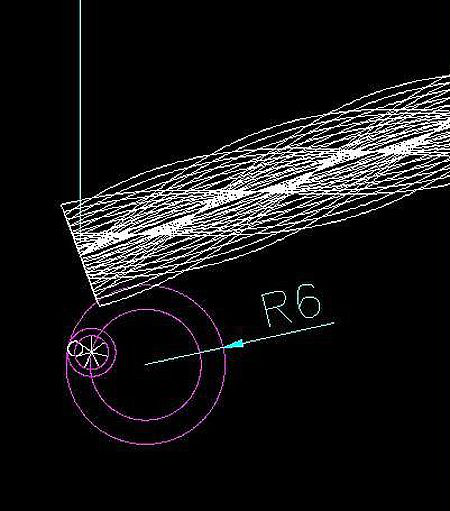

3.sweep—选择大的七星线—T（扭曲）—1800—选择曲线。。。。。。。。扫出七条扭带。。。。。。。。

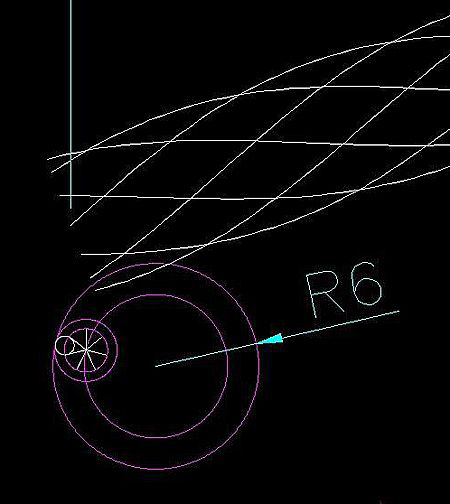

4.下令: _explode（剖析），，，，，剖析七条扭带，，，，，然后删除八条（包括原来的一条）中心线和顶端的线。。。。。。。。

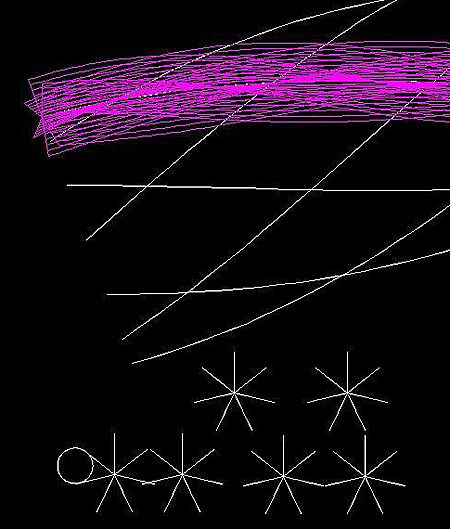

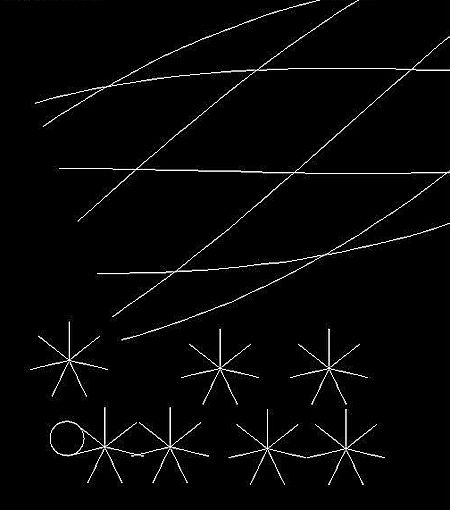

5.再复制六个小七星线。。。。。。。。把粉红图层置为目今，，，，，删除其他辅助线。。。。。。。。
6.sweep——选择小的七星线——T（扭曲）—— -3600（注重：是负的）——选择任一条曲线。。。。。。。。扫出七条扭带。。。。。。。。
7.凭证上一部的操作，，，，，所有扫掠完这七条七星线。。。。。。。。
8.然后所有门解。。。。。。。。

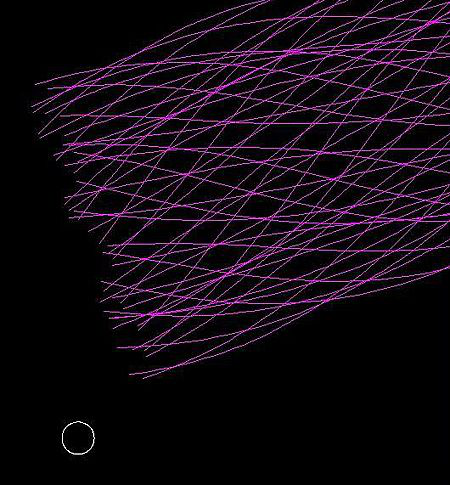

9.删除与白线重合的所有线与顶端的线。。。。。。。。

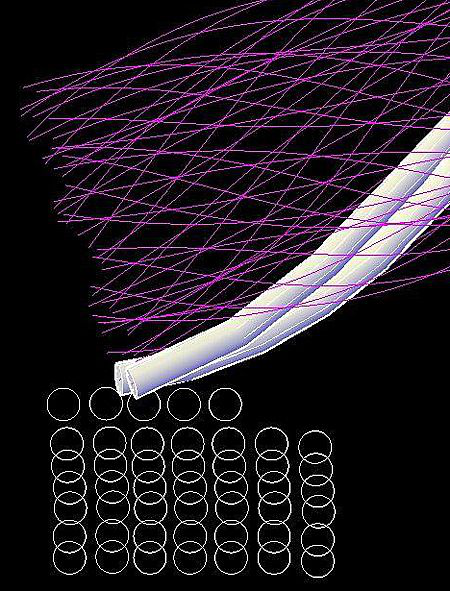

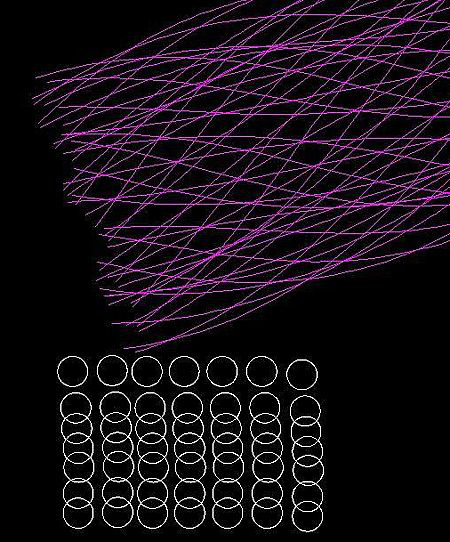

10.把一个小小圆复制成七七四十九个。。。。。。。。

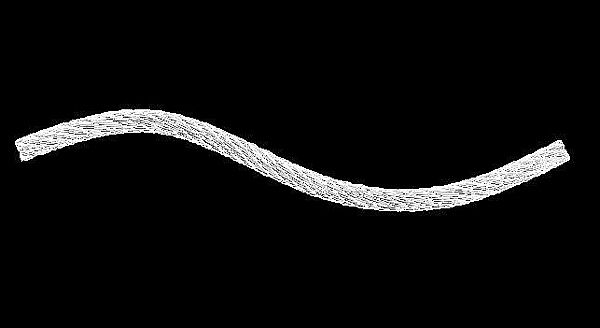

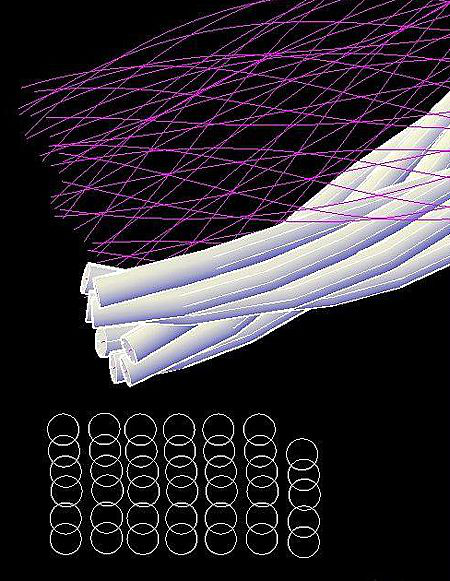

11.回到原来白色图层置为目今.接下来就是逐个扫掠，，，，，这回不必扭曲，，，，，逐渐转变如图所示。。。。。。。。

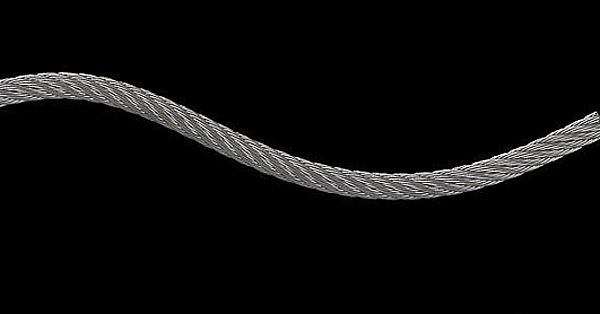

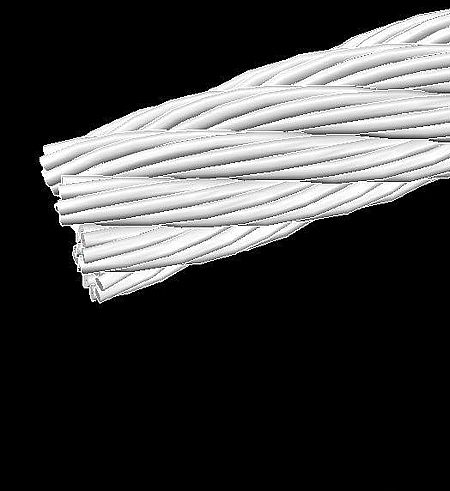

12.完成。。。。。。。。
