我们对中望CAD已有一定的相识和基础之后我们看看怎样乐成的设计出一个曲面实体造型。。。。。。

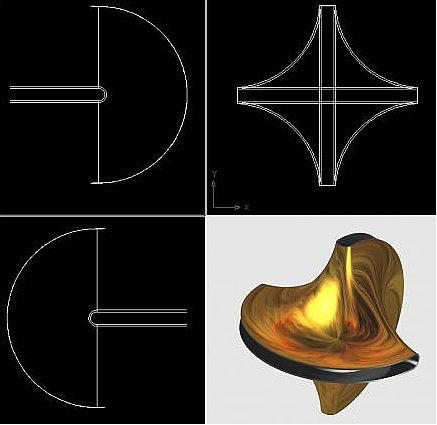

1.我们先看看三视图和效果图。。。。。。

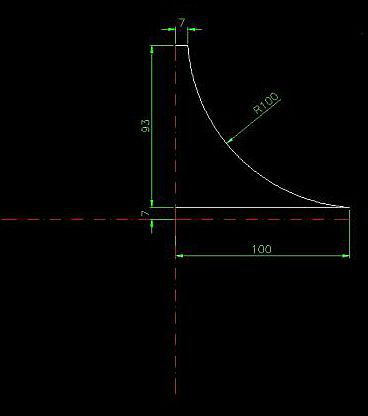

2.我们凭证上图的尺寸画出这个实体的平面图。。。。。。

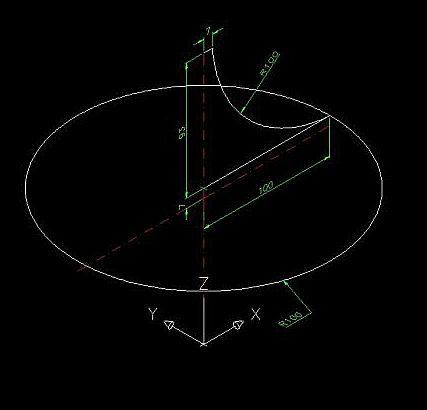

3.转换一下视角，， ，， ， ，，绘制以个半径为100的圆。。。。。。

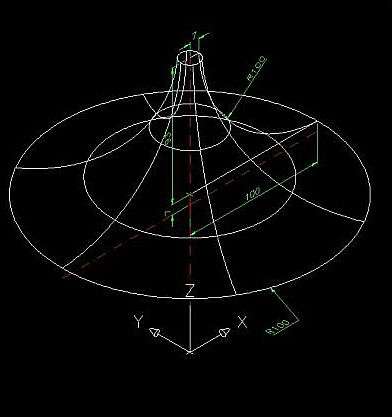

4.然后我们扫琼一下。。。。。。

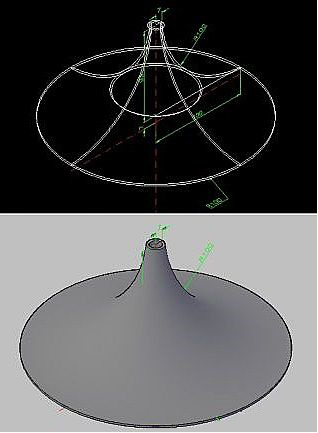

5.加厚两成的实体。。。。。。

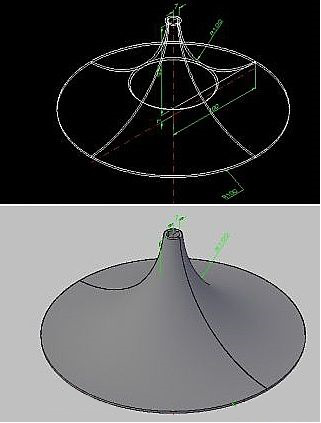

6.笔直剖将其分成两半。。。。。。

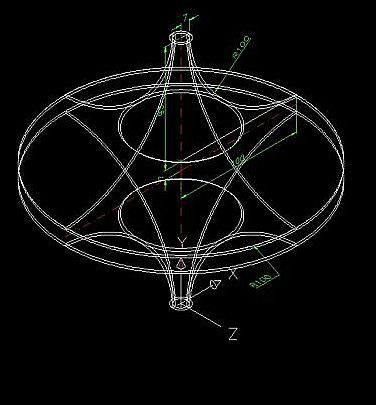

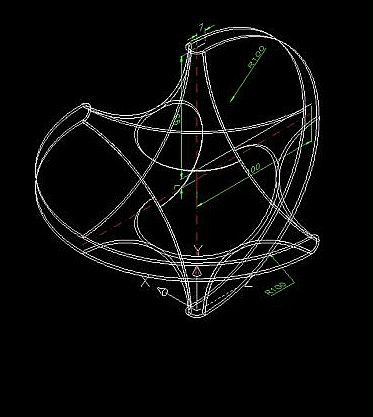

7.以水平中心线所有镜像一次。。。。。。
8.转换视图，， ，， ， ，，23411永利右半图形以中心旋转90度。。。。。。

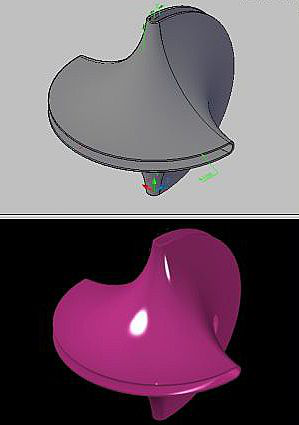

9.然后我们并集一下，， ，， ， ，，然后渲染，， ，， ， ，，获得下图。。。。。。
