一、绘图基础！！�。 。�
三视图是机械制图课程教学中的基本点和要害点，，，，，，在CAD中，，，，，，可以利便地绘制零件的标准三视图，，，，，，即零件的主视图、左视图和俯视图。。。。 。 下面以现实绘图为例，，，，，，综合前面所学的绘图编辑下令，，，，，，来训练三视图的绘制。。。。 。
二、绘图实训：
要求按1：1比例绘制图4-1的三视图。。。。 。

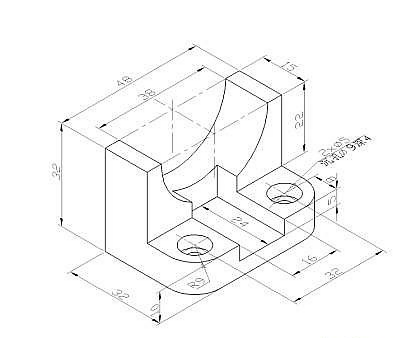

图4-1零件轴测图
[参考办法]
1.绘制主视图
①?翻开“工具”→“草图设置”对话框，，，，，，在“工具捕获”栏设定作图所需的目的捕获类型(如端点、中点、节点、象限点等)，，，，，，点击OK按钮。。。。 。
②用line下令在适当位置画出主视图两条主要轴线(翻开状态栏正交状态)。。。。 。
③画φ38半圆。。。。 。
下令：circle
指定圆的圆心或?[三点(3P)/两点(2P)/相切、相切、半径(T)]: (光标自动捕获A点)
指定圆的半径或?[直径(D)]：19
下令：trim
选择剪切边...
选择工具：(选择直线1)
选择工具：ENTER
选摘要修剪的工具，，，，，，或按住Shift键选摘要延伸的工具，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: (选择上半圆)
选摘要修剪的工具，，，，，，或按住Shift键选摘要延伸的工具，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:ENTER
④使用夹点将直线1伸长或压缩。。。。 。
下令：(选择直线)，，，，，，在直线上泛起3个小方框，，，，，，翻开正交状态，，，，，，选中直线端点处的小方框，，，，，，鼠标外移，，，，，，则直线拉伸，，，，，，鼠标内移，，，，，，则直线压缩，，，，，，调解直线l的长度，，，，，，使其长度在半圆弧以内。。。。 。如图4-2(a)。。。。 。

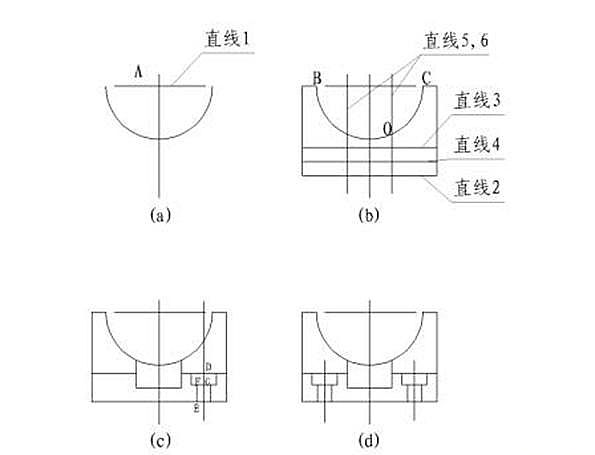

图4-2主视图绘制
⑤以B点为起点画主视图外框。。。。 。
下令：1ine
指定第一点: (光标自动捉B点)
指定下一点或 [放弃(U)]: @-5,0
指定下一点或 [放弃(U)]: @0,-32
指定下一点或 [闭合(C)/放弃(U)]：@48,0
指定下一点或 [闭合(C)/放弃(U)]：@0,32
指定下一点或 [闭合(C)/放弃(U)]： (光标自动捉C点)
⑥将直线2偏移，，，，，，画直线3、直线4
下令：offset
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:5
选摘要偏移的工具，，，，，，或 [退出(E)/放弃(U)] <退出>: (选择直线2)
指定要偏移的那一侧上的点，，，，，，或 [退出(E)/多个(M)/放弃(U)] <退出>:(在直线2上方定一点), 则画出直线4
用同样的要领画直线3。。。。 。
⑦将对称线偏移，，，，，，画直线5, 画直线6
下令：offset
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:8
选摘要偏移的工具，，，，，，或 [退出(E)/放弃(U)] <退出>: (选择对称中心线)
指定要偏移的那一侧上的点，，，，，，或 [退出(E)/多个(M)/放弃(U)] <退出>: (对称中心线左或右边定一点), 画出直线5或直线6
选摘要偏移的工具，，，，，，或 [退出(E)/放弃(U)] <退出>: (选择对称中心线)
指定要偏移的那一侧上的点：(对称中线右或左边定一点)，，，，，，画出直线6或直线5，，，，，，如图4-2(b)
⑧剪切多余的线段。。。。 。
下令：trim
选择剪切边...
选择工具: (划分选择直线4、5、6及半圆弧)
选择工具:ENTER
选摘要修剪的工具，，，，，，或按住 Shift 键选摘要延伸的工具，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: (选摘要剪切的线段)
⑨画蹊径孔的投影
首先，，，，，，使用offset下令将中心线往左或右偏移16，，，，，，然后执行以下命
下令：point
指定点：(目的自动捕获D点)
下令：1ine
指定第一点:@-4.5,0
指定下一点或 [放弃(U)]:@0,-4
指定下一点或 [放弃(U)]:@2,0
指定下一点或 [闭合(C)/放弃(U)]： (自动捕获笔直点E)
下令：1ine
指定第一点: (自动捕获F)
指定下一点或 [放弃(U)]: (自动捕获笔直点G)
下令：mirror(镜像复制另一部分)
选择工具：(选择蹊径孔的投影)
指定镜像线第一点：(自动捕获D点)
指定镜像线第二点：(翻开正交状态，，，，，，光标下移至泛起另一半图形，，，，，，按左健)
删除源目的(?)[Yes／No]<N>：／如图4-2(c)
⑩复制另一个蹊径孔的投影
首先使用夹点的压缩功效将蹊径孔的轴线压缩至适当长度，，，，，，然后举行镜像复制
下令：mirror
选择工具：(选择蹊径孔的投影及蹊径孔轴线)
指定镜像线第一点：(自动捕获A点)
指定镜像线第二点：(翻开正交状态，，，，，，光标下移至泛起另一半投影后，，，，，，按健)
删除源目的(？？？？？？？)[Yes／No]<N>：／
